供应全新鸿森膨胀阀

发布时间 2019-09-07 14:37:55

产品描述



undefined

undefined

undefined

undefined

undefined

undefined

undefined

鸿森热力膨胀阀是组成制冷装置的重要部件,是制冷系统中四个基本设备之一。

鸿森热力膨胀阀在制冷系统中的作用:

节流降压

将冷凝器冷凝后的高温高压液态制冷剂节流降压,成为容易蒸发的低温低压的汽液混合物,进入蒸发器蒸发,吸收外界热量;

调节流量

根据感温包或气箱头得到的温度信号,膨胀阀能自动调节进入蒸发器的制冷剂流量,以适应制冷负荷不断变化的需要。

保持一定过热度、防止液击和异常过热膨胀阀通过流量的调节使蒸发器具有一定的过热度,保证蒸发器总容积的有效利用,避免液态制冷剂进入压缩机引起液击;同时又能控制过热度在一定范围,防止异常过热现象的发生。



产品参数说明:



 RF型膨胀阀是一种传统的热力膨胀阀;

 RF型膨胀阀用于调节蒸发器中液体制冷剂的供给量;

 RF型膨胀阀特别适合于干式蒸发器中制冷剂液体的供给;

 RF型膨胀阀是通过制冷剂的过热度来进行自动控制;

 RF型膨胀阀包括2种接口:螺口&焊口;

 RF型膨胀阀毛细管长度:标准1.5米。

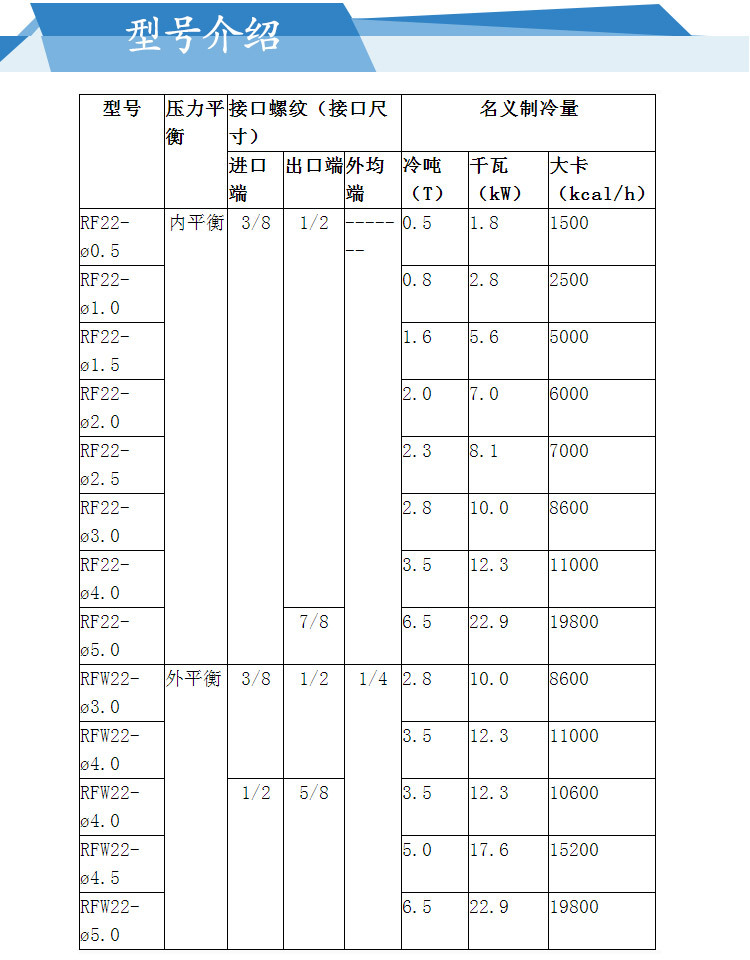

选型:





型号

压力平衡

接口螺纹(接口尺寸)

名义制冷量

进口端

出口端

外均端

冷吨(T)

千瓦(kW)

大卡(kcal/h)

RF22-?0.5

内平衡

3/8

1/2

-------

0.5

1.8

1500

RF22-?1.0

0.8

2.8

2500

RF22-?1.5

1.6

5.6

5000

RF22-?2.0

2.0

7.0

6000

RF22-?2.5

2.3

8.1

7000

RF22-?3.0

2.8

10.0

8600

RF22-?4.0

3.5

12.3

11000

RF22-?5.0

7/8

6.5

22.9

19800

RFW22-?3.0

外平衡

3/8

1/2

1/4

2.8

10.0

8600

RFW22-?4.0

3.5

12.3

11000

RFW22-?4.0

1/2

5/8

3.5

12.3

10600

RFW22-?4.5

5.0

17.6

15200

RFW22-?5.0

6.5

22.9

19800







 功能



热力膨胀阀实现冷凝压力至蒸发压力的节流,同时控制制冷剂的流量;它的体积虽小,但作用巨大,它的工作好坏,直接决定整个系统的工作质量,以**佳的方式给蒸发器供液,保证蒸发器出口制冷剂蒸汽的过热度稳定,感温包必须与压缩机的吸气管良好的接触从而准确的感应压缩机的吸气温度,通常充注着与制冷系统内部相同的制冷剂,从而实现通过感温包反馈回来的压力即是压缩机吸气温度对应的该种类型制冷剂的饱和压力,通过膨胀阀确保了在运行环境发生变化时(比如热负荷变化),实现蒸发器**优及**佳的供液方式,感温包的充注量只根据在某一特定的温度下完全感温包内液态制冷剂完全蒸发来进行修正的,这就等于给作用在膨胀阀膜片上方感温包反馈回来的压力规定了一个上限,因为如果管壁表面温度如果继续增高,只会增加感温包内部气态制冷制冷剂的温度(处于过热状态),而压力基本上不再改变。



热力膨胀阀是控制蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。按照平衡方式不同,膨胀阀分为外平衡式和内平衡式。在**空调中,由于蒸发器有分路并采用莲蓬头分液器,压降比较大,造成蒸发器进出口温度各不相同。在这种情况下,使用内平衡式膨胀阀会因蒸发器出口温度过低而造成热力膨胀阀过度关闭,以至膨胀阀丧失对蒸发器的供液调节功能。所以**空调均采用外平衡式膨胀阀,采用外平衡式可以避免膨胀阀过度关闭的情况,保证有压降的蒸发器也得到正常的供液。膨胀阀的结构如图一所示:热力膨胀阀由感应机构、执行机构、调整机构和阀体组成。感应机构中充注氟利昂工质,感温包设置在蒸发器出口处。由于过热度的影响,其出口处温度与蒸发温度之间存在温差,通常称为过热度。感温包感受到蒸发器出口温度后,使整个感应系统处于对应的饱和压力Pb
