彩田八牌BA-ET环氧防滑皱面面漆

特   性

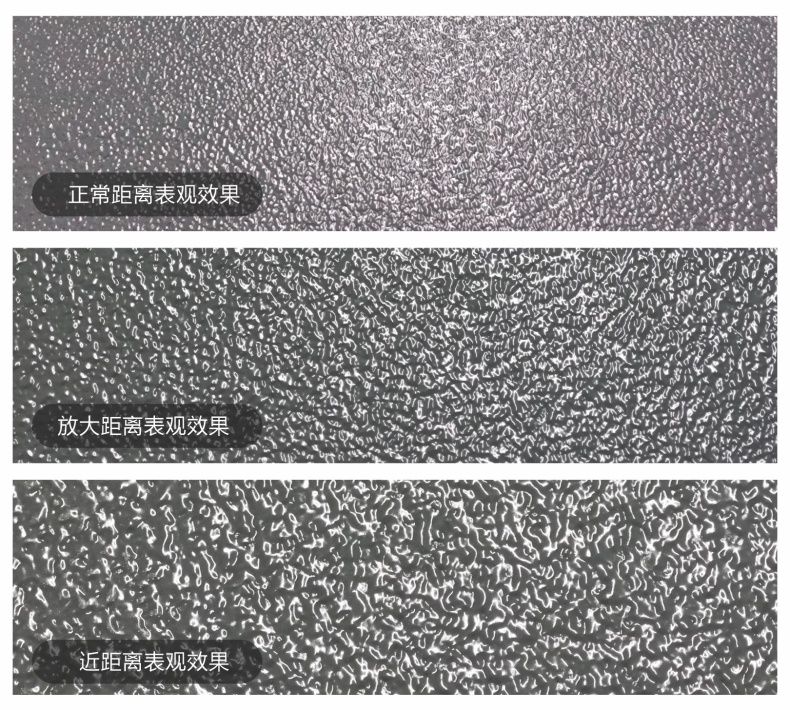

1、 漆膜固化后，能形成均匀的皱面效果，有效防滑而不影响清洁；

2、可提供粗纹或细纹效果。

3、优良的耐化学品性能

用   途

用于需要防滑的地面，如食品厂等。

物理参数

BA-ET甲组

BA-ET乙组

颜色

淡黄色近于无色

可调

比重

0.95±0.05

1.60±0.05

混合重量比

甲∶乙=1:5

固含量

≥95

使用时间

40min（15℃）

20min（25℃）

10min（35℃）

表干时间

10h（15℃）

6h（25℃）

3h（35℃)

完全固化时间

10d（15℃）

7d（25℃）

4d（35℃）

性能指标

试验项目

测试方法

指标

铅笔硬度/H

GB/T6739-1996

≥1

附着力/级

GB 1720-79

1

耐磨性（750g/500r）/g

GB/T1768-1989

0.032

耐冲击性

GB/T1732-1993

40㎏·㎝

耐盐水（3%NaCl,7d）

GB/T1763-1989

无剥落、起皱起泡、变色和失光

耐碱性（40%NaOH,7d）

GB/T1763-1989

无剥落、起皱起泡、变色和失光

耐酸性（20%H2SO4,,7d）

GB/T1763-1989

无剥落起皱起泡，微变色和失光

混合

按比例将甲、乙组份倒入搅拌桶后搅拌均匀，注意混匀的材料应迅速施工完毕，在桶内留存的时间不能太长。注意倒出混合料时不允许把桶壁和桶底粘附的混合料刮出，防止可能出现的混合不均匀情况。

参考用量

约0.20kg/m2（细纹效果）；约0.40kg/m2（粗纹效果）

漆膜面层厚度

100～200um（细纹干膜）；300～400um（粗纹干膜）

注意事项

使用时间0.5小时，25℃，以5kg配料量计。

（温度升高或配料量增加时，可使用时间会相应缩短。）

贮    存

密封贮存于阴凉通风处，防潮、防晒、防冻
