HQ44X微阻球型止回阀：

发布时间 2019-12-05 10:16:51

产品描述

HQ44X微阻球型止回阀产品图片：

alt

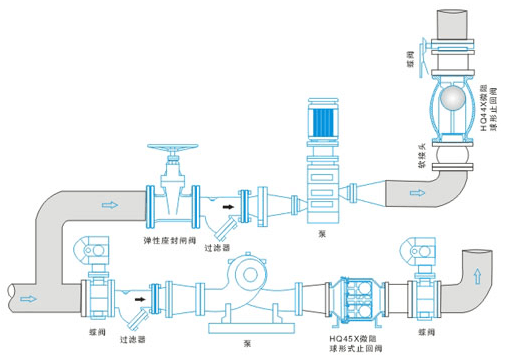

HQ44X微阻球型止回阀安装示意图：

alt

HQ44X微阻球型止回阀产品概述：
HQ44X微阻球型止回阀，采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度为0-80℃。

HQ44X微阻球型止回阀主要零部件材料：

零件名称	阀体	阀瓣	阀座	弹簧
材料	铸铁、球铁、铸钢	铸铜、不锈钢	铜、不锈钢	不锈钢

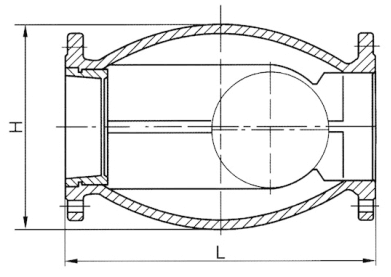

HQ44X微阻球型止回阀主要外形连接尺寸：

alt

DN（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700
