HC42X(DRVZ)静音止回阀

发布时间 2019-12-05 10:16:51

产品描述

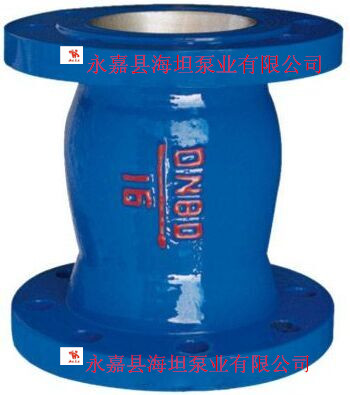

HC42X(DRVZ)静音止回阀产品图片：

alt alt

HC42X(DRVZ)静音止回阀主要外形连接尺寸：

DN(mm)	40	50	65	80	100	125	150	200	250	300	350
L (mm)	110	120	150	180	229	254	267	292	330	356	381

HC42X(DRVZ)静音止回阀安装示意图：

alt

HC42X(DRVZ)静音止回阀产品概述：
HC42X(DRVZ)静音止回阀静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,具有静音关闭的特点。该阀主要用于给排水、消防、暖通、工业等系统,可安装于水泵出口处,以防止倒流及水锤对水泵的损害。

HC42X(DRVZ)静音止回阀技术参数：

型号	DRVZ/T-10	DRVZ/T-16	DRVZ/T-25Q
公称压力	PN1.0MPa	PN1.5MPa	PN2.5MPa
公称通径	DN50～DN300(mm)
**高工作压力	1.0MPa	1.6MPa	2.5MPa
密封试验压力	1.1MPa	1.76MPa	2.75MPa
壳体试验压务	1.5MPa	2.4MPa	3.75MPa
