壹：各类材质检查井功能对比表/各类检查井结构对比

各类检查井工艺对比/各类窖井技术参数对比/检查井材质优缺点对比表

类目	Hdpe检查井 聚乙烯检查井 塑料检查井	成品混凝土检查井 成品水泥检查井 成品预制检查井	混凝土现浇检查井	混凝土检查井壁砖
功能	交汇处、转弯处、管径或坡度改变处、跌水的地方或直线管段上每隔一定距离处，便于定期检查、清洁、疏通管道的排水附属构筑物。
结构	高密度聚乙烯(HDPE)、聚氯乙烯(U-PVC)、 聚丙烯(PP)。	混凝土、水、沙、钢筋、模具、混凝土外加剂。
生产工艺	一体成型	混凝土浇灌成型	现场制作成型	井壁砖联锁+混凝土浇筑
施工时长（10个）	1-3天	1-3天	6天 养护28天	8天 养护7-15天
排水率	80%	75%	70%	85%
重量	轻	重	无	轻
寿命	1-20年	10-40年	10-30年	10-50年
修复	不能	能	能	能
价格	低	中	高	高
规格	下表一	下表二	任意规格定制	下下表三
优点	尺寸标准：厂区一体化集中化标准化生产，尺寸准确。 节约：节地、节能、节水、节材。 耐腐蚀：耐酸碱、耐化学、耐生物、耐油污。 耐候：耐高低温、耐寒冻、耐酷暑。 安全环保：原材料无毒无味。 均匀沉降： 管道与井座柔性连接。有效防止地面塌陷。 施工方便： 分体组装结构、井筒可现场切割、调整，适应各种安装深度要求。 高效排水： 内壁光滑流畅，设有导流槽，污物不易滞留，减少了堵塞的可能。 重量轻：便于运输和安装。 井筒高度可调： 高度可以调节。 配件安装灵活： 安装完成后开孔器打孔安装既可。 综合造价低： 单价低、运输成本低、搬运成本低、装卸成本低、安装成本低。 密封性能强： 柔性连接的方式，灵活方便，能克服风尘、沙灰的恶劣施工环境。 密封性好： 杜绝雨污水渗漏、泄漏，以防止地下水污染。	组成结构： （井底板、井室、井室调节块、收口盖板、井筒调节块、井圈、井盖）。（7个部分） 规格固定： 检查井尺寸固定。 安装便捷： 成品检查井及成品配件，现场直接安装。 节约人工：无需现场制作节约人工成本。 节约场地：无需现场加工制作，则无需现场宽阔的场地。 节约生产设备：无需自行制作，节约生产设备。 节约时间：成品出货，无需长时间养护、无需长时间安装、无需现场长时间制造。 标号高： C30/C35/C40/C45/C50。 承载高：10-40吨定制。 钢筋定制： 钢筋型号及数量定制。 抗渗高：混凝土钢模具制作，防水处理，抗渗等级6级。 耐腐蚀：耐酸碱、耐化学、耐生物、耐油污、耐腐化。 误差小：标准化、统一化生产，避免尺寸误差。 耐候：高低温度、寒暑天气、旱季、雨季、内陆、沿海都能使用。 环保：无毒无味无污染。 不能回收利用： 不能二次利用。	规格定制： 检查井直径尺寸定制、 检查井支管尺寸定制、 检查井孔洞数量定制、 检查井形状定制（圆柱、长方体、异形体）。 预装配： 检查井配件的支架、爬梯、防坠网等配件可以预埋。	模块化: 弧形模块砖，按检查井尺寸选择模块型号及数量。 系列化： 厂区系列生产制造。 链锁式: 模块的上下左右四周均为凹凸槽结构，组合砌筑形成链锁。方便安装。 并壁墙体抗剪力高: 远优于平摩擦砌体的砌筑形式。 芯注孔: 模块为中空结构，组合砌筑后纵向孔孔相通，横向孔孔相贯，孔芯浇注后，形成现浇混凝土网状结构，起到了二次补强和防水作用。 插筋槽:模块纵横均设有插筋槽，横向卧筋、纵向插筋相应提高结构整体..增加整体强度。 强度等级高: 为MU10。 施工速度快: 成品模块砖，按设计现场安装施工。 抗渗透： 模块砖锁链，横向环筋槽，竖向插筋灌浆孔。 节省： 单个模块重量轻，便于搬运。节省搬运。 成品现场安装，无需现场制作。节省人工。 成品检查井壁砖，现场直接安装。节省生产场地及设备。 模块锁链安装，简便安装。节省安装时间及生产时间。 环保：原材料无毒无味无污染。 无污染：无需现场制造，避免生产中粉尘污染噪音污染。



贰：HDPE塑料检查井规格尺寸表

表一：HDPE塑料聚氯乙烯检查井规格

检查井规格一	315起始井、315直通井、315三通井、315四通井、90度315井。
支管规格一	315*110毫米315*160毫米315*200毫米315*300毫315*315毫米。
适用位置	小区：非高承载区域。（1-10吨）。
检查井规格二	350起始井、350直通井、350三通井、350四通井、90度350井。
支管规格二	350*200毫米350*225毫米350*315毫米350*300毫米
适用位置	小区：低承载位置（1-10吨）。市政：高承载位置（10-40吨）。
检查井规格三	450起始井、450直通井、450三通井、450四通井、90度450井。
支管规格三	450*200毫米450*225毫米450*300毫米450*315毫米450*400毫米
使用位置	小区：低承载位置（1-10吨）。市政：高承载位置（10-40吨）。
检查井规格四	630起始井、630直通井、630三通井、630四通井、90度630井。
支管规格四	630*200毫米630*225毫米630*300毫米630*315毫米630*400毫米630*500毫米630*600毫米
使用位置	小区：低承载位置（1-10吨）。市政：高承载位置（10-40吨）。
检查井规格五	700起始井、700直通井、700三通井、700四通井、90度700井。
支管规格五	700*200毫米700*225毫米700*300毫米700*400毫米700*500毫米700*600毫米
使用位置	小区：低承载位置（1-10吨）。市政：高承载位置（10-40吨）。
检查井规格六	1000起始井、1000直通井、1000三通井、1000四通井、90度1000井。
支管六	1000*300毫米1000*400毫米1000*500毫米1000*600毫米1000*700毫米1000*800毫米1000*900毫米
使用位置	小区：低承载位置（1-10吨）。市政：高承载位置（10-40吨）。
检查井规格七	1200起始井、1200直通井、1200三通井、1200四通井、90度1200井。
支管七	1200*600毫米1200*700毫米1200*800毫米1200*900毫米1200*1000毫米
使用位置	市政：高承载位置。（10-40吨）

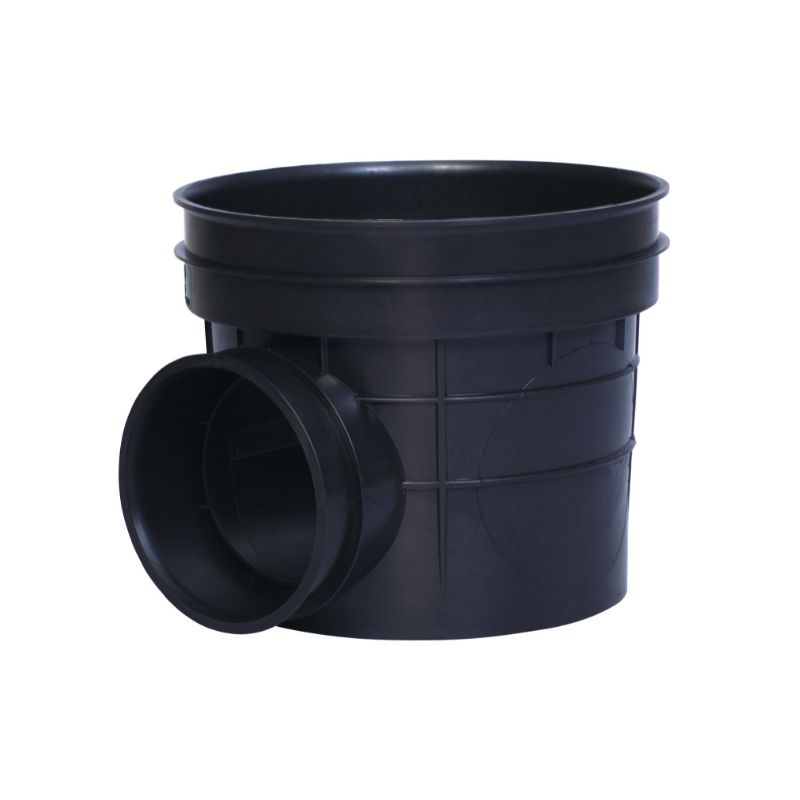

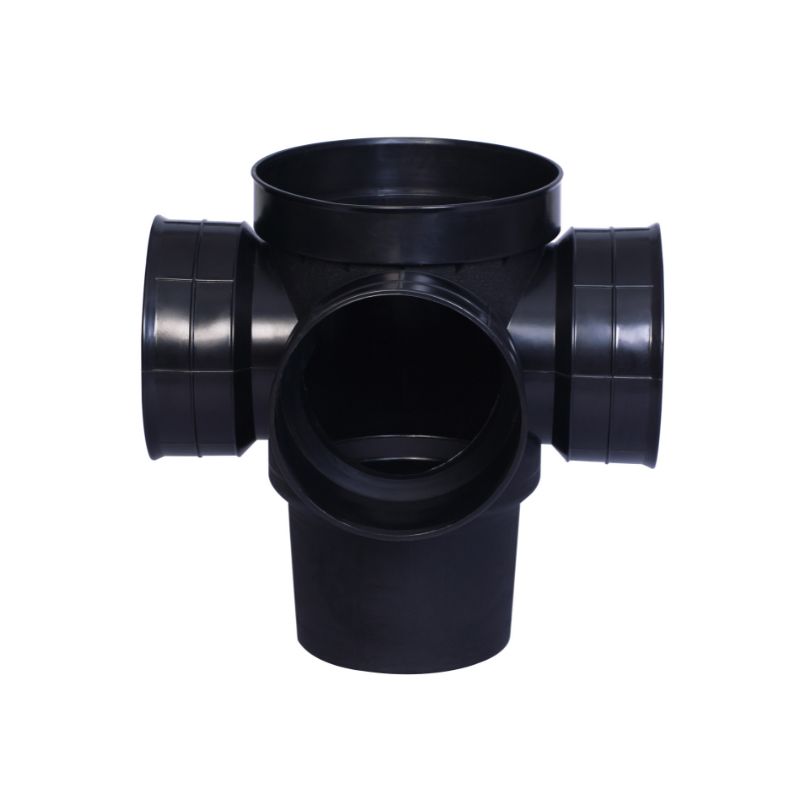

聚氯乙烯流槽检查井图片/HDPE污水检查井图片/塑料污水窖井图片

塑料沉泥检查井图片/HDPE雨水检查井图片/聚氯乙烯成品检查井图片

表二：水泥混凝土预制成品检查井/窖井规格

型号	规格mm	壁厚 （mm）	高度（mm）
圆形检查井	Φ700	120	200/300/500/700/1000
圆形检查井	Φ1000	100	500/1000
圆形检查井	Φ1000	200	500/1000/1300
圆形检查井	Φ1250	200	1500
圆形检查井	Φ1500	200	1800
矩形检查井	1200*1200		1400
矩形检查井	1200*1400		1600
矩形检查井	1200*1600		1800
矩形检查井	1200*1800		1980
矩形检查井	1200*2000		2150
矩形检查井	1200*2200		2300
矩形检查井	1200*2400		2450
矩形检查井	1200*2600		2700
矩形检查井	1200*3000		3100
矩形检查井	1200*3200		3320
矩形检查井	1400*3400		3600
矩形检查井	1800*1800		1930
矩形检查井	2500*2500		2850
收口盖板1000*1000*700			120
收口盖板1250*1250*700			120
收口盖板1500*1500*700			150

圆形成品检查井图片/圆形混凝土检查井图片/钢筋预制窖井图片

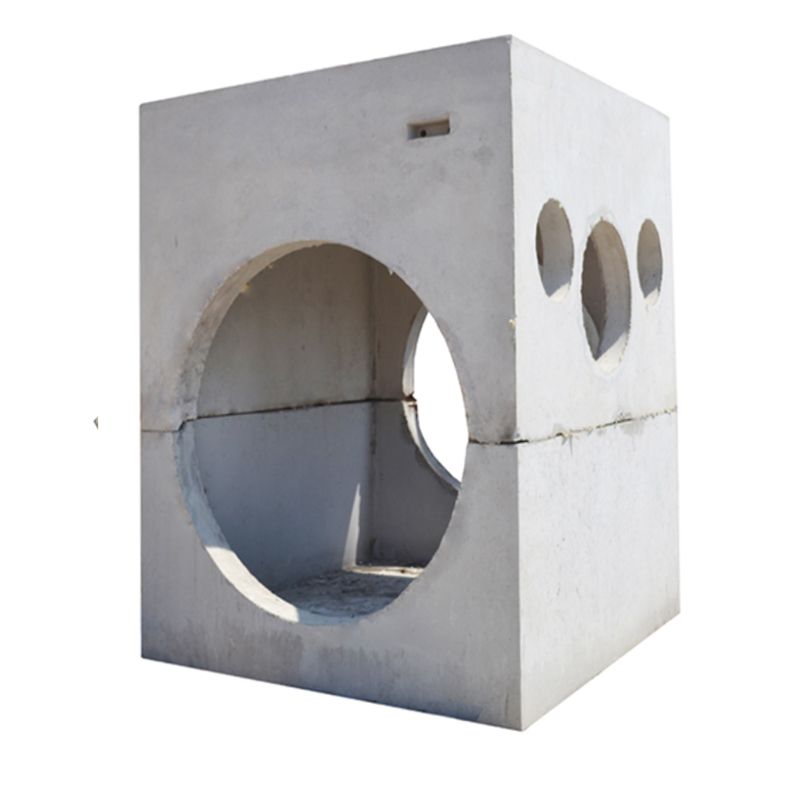

方形成品检查井图片/矩形混凝土窖井图片/钢筋砼预制检查井图片



表三：水泥混凝土预制检查井砌块规格

圆形检查井省标砌块：

Y7-17、Y9-19、Y10.3-17、Y13-17、Y15-19、Y20-19。

圆形检查井省标砌块规格/安装数量：

标记代号	尺寸（长*宽*高）	每层快数
Y7-17	308mm*140mm*170mm	7块
Y9-19	305mm*120mm*190mm	9块
Y10.3-17	360mm*140nn*170mm	9块
Y13-17	312mm*180mm*170mm	13块
Y15-19	382mm*200mm*190mm	12块
Y20-19	339mm*250mm*190mm	18块
矩形砌块 JZ-17直砖和JJ-17拐角	370mm*240mm*170mm	角砌块4块，直砌块多块。

圆形检查井国标砌块：

MY7/MY8/MY9/MY10/MY11/MY12/MY13/MY14/MY15/MY16/MY18/MY20/MY24/MY28/MY30/MY32/MY36/MY40/30M/30M-L/30M-R/30M-30L/30M-30R/40M/40M-L/40M-R/40M-22.5L/40M-22.5L/M-J40/M-J45/M-J49

圆形检查井国标砌块规格/安装数量：

标记代号	尺寸（长*宽*高）	每层快数
MY7（φ700）	314*180*170	7块
MY8（φ800）	314*180*170	8块
MY9（φ900）	314*180*170	9块
MY10(φ1000）	314*200*170	10块
MY11(φ1100）	314*240*170	11块
MY12(φ1200）	314*240*170	12块
MY13(φ1300）	314*240*170	13块
MY14(φ1400）	314*240*170	14块
MY15(φ1500)	314*240*170	15块
MY18(φ1800）	314*240*170	18块
MY20(φ2000）	314*240*170	20块
MY24(φ2400）	314*240*170	24块
MY30(直径3000）	314*300*170	30块

矩形检查井国标模块规格/安装数量：

标记代号	尺寸（长*宽*高）	每层快数
30M	300*400*170	标准块
300M-L	300*400*170	左转角块
30M-R	300*400*170	右转角块
40M	400*400*170	标准块
40M-L	400*400*170	左转角块
40M-R	400*400*170	右转角块
M-J40	400*240*170
M-J45	450*240*170
M-J49	490*240*170

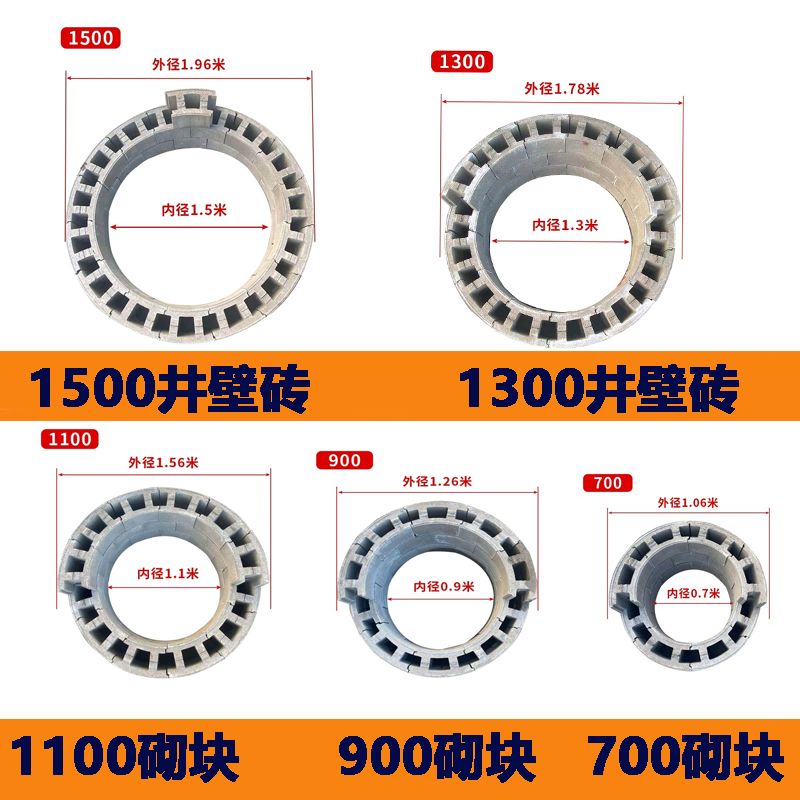

水泥检查井模块砖图片/混凝土窖井砌块砖图片/钢筋砼检查井壁砖图片

叁：水泥检查井壁砌块原材料组成/混凝土窖井砌块原材料配比功能特点



原材料一：

1、水泥类型型号：

（1-1）325#水泥、425#水泥、525#水泥



325#水泥、425#水泥、525#水泥

2、水泥水沟盖板强度等级分类：

（2-1）欧洲标准水泥：ENV197-1-95，将通用水泥强度等级分为32.5，32.5R，42.5，42.5R，52.5，52.5R。强度检验方法采用ISO679的ES196。

（2-2）英国波特兰水泥标准：BS12-91把强度等级分为32.5，32.5R，42.5，42.5R，52.5，62.5。强度检验方法采用ISO679的ES196。

3、水泥水沟盖板标准：

通用水泥新标准是：《通用硅酸盐水泥》（GB175-2007）。2007年11月09日发布，2008年06月01日起正式实施。本标准自实施之日起代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。

4、水泥简称/代号字母/强度等级:

名称	简称	代号	强度等级
硅酸盐水泥	硅酸盐水泥	P·Ⅰ、P·Ⅱ	42.5、42.5R、52.5、52.5R、62.5、62.5R、32.5、32.5R
普通硅酸盐水泥	普通水泥	P·O	42.5、42.5R、52.5、52.5R 普通硅酸盐水泥无32.5
矿渣硅酸盐水泥	矿渣水泥	P·S·A、P·S·B
火山灰质硅酸盐水泥	火山灰水泥	P·P
粉煤灰硅酸盐水泥	粉煤灰水泥	P·F
复合硅酸盐水泥	复合水泥	P·C
铝酸盐水泥		CA
硫铝酸盐水泥
铁铝酸盐水泥
氟铝酸盐水泥

5、水泥标号方法：

水泥标号表示方法一：常规标准水泥标号

（1）1：3的水泥+标准砂+规定的水+规定方法+水泥拌=软练胶砂。

（2）制成7．07 X 7．07 X 7．07厘米的立方体抗压试块与8字形抗拉试块。

（3）分别测定其3天、28天的抗压强度和抗折强度，以分组试块的28天平均抗压强度来确定水泥的标号。

水泥标号表示方法二：国家标准《水泥胶砂强度检验方法》

（1）1：2.5的水泥和标准砂，按规定的水灰比（0.44或0.46）。

（2）标准制作方法制成4cm× 4cm×16cm 的标准试件。

（3）标准养护条件下，达规定龄期（3d、28d或3d、7d、28d）时，测定其抗折和抗压强度，按国家标准规定的强度值评定其所属标号。

原材料二：钢筋

钢筋特点：

1、钢筋状态：直条+盘圆。

2、钢筋弯钩形式：半圆弯钩+直弯钩+斜弯钩。

3、钢筋焊接方式：压焊+熔焊。

4、钢筋加工工序：除锈+调直+切断+成型

5、钢筋机械性能：屈服点+抗拉强度+伸长率+冷弯性。

6、钢筋直径：

7、绑扎方法：焊接+机械连接+绑扎连接。

8、钢筋代换原则：等强代换+等面积代换。

9、钢筋直径：钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。

10、钢筋按力学性能：Ⅰ级钢筋（300/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）

11、钢筋生产工艺：热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

12、结构中的作用：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等?。

13、钢筋形状：光面钢筋+带肋钢筋+钢线+冷轧扭钢筋。

钢筋功能作用：

增强抗拉强度：

混凝土抗压能力强+混凝土抗拉性能弱，钢筋弥补混凝土强度，避免结构受拉时开裂。 ?

提高结构整体性：

钢筋与混凝土通过粘结力协同工作，确保结构受力时共同变形，增强关键部位（如梁柱节点）的稳定性和承载力。

控制裂缝扩展：

钢筋能限制混凝土受拉时的裂缝宽度，尤其在温度变化或动力荷载（如地震）下分散应力，提升结构耐久性。

提升抗震性能:

钢筋的塑性变形能力在地震中吸收能量，配合箍筋加密等设计可显著增强节点的抗震能力。

承受各类荷载：

在梁、板等受弯构件中承受拉力；在柱、墙等受压构件中分担压力；在剪切结构中抵抗剪切力，防止构件失效。

延长结构寿命：

通过合理布置和保护层厚度防止钢筋锈蚀，同时提升结构的抗疲劳性能，降低维护成本。 ?

原材料三：混凝土

混凝土类目：



按胶凝材料分类

（1）无机胶凝材料混凝土：水泥混凝土、石膏混凝土、硅酸盐混凝土、水玻璃混凝土等

（2）聚合物混凝土：颗粒型有机与无机复合材料的统称

（3）有机胶结料混凝土：沥青混凝土、聚合物混凝土等。

按表观密度分类

重混凝土、普通混凝土、轻质混凝土。

轻质混凝土分类：

轻集料混凝土、多孔混凝土（泡沫混凝土、加气混凝土）、大孔混凝土（普通大孔混凝土、轻骨料大孔混凝土）

使用功能分类：

结构混凝土、保温混凝土、装饰混凝土、防水混凝土、耐火混凝土、水工混凝土、海工混凝土、道路混凝土、防辐射混凝土等。

施工工艺分类：

离心混凝土、真空混凝土、灌浆混凝土、喷射混凝土、碾压混凝土、挤压混凝土、泵送混凝土等。

配筋方式分有：素（即无筋）混凝土、钢筋混凝土、钢丝网水泥、纤维混凝土、预应力混凝土等。

拌合物的和易性分类：

干硬性混凝土、 半干硬性混凝土、 塑性混凝土、流动性混凝土、高流动性混凝土、流态混凝土等。

混凝土功能作用：

1、拌合物粘合性：稠度、流动性、可塑性、抗分层离析泌水的性能及易抹面性等。

2、标号等级：C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80、C85、C90、C95、C100共19个等。

3、变形：弹性变形、塑性变形、收缩和温度变形等。

4、耐久性：抗渗性 、抗冻性 、抗侵蚀性 。

5、混凝土组成功能：

（5-1）人造石材/混凝土：水泥+粗骨料（碎石或卵石）+细骨料（砂）+外加剂+水拌合+硬化。

（5-2）骨架作用：砂+石=混凝土中起骨架作用。并抑制水泥的收缩；

（5-3）填充骨料空隙作用：水泥和水形成水泥浆+包裹在粗细骨料表面+填充骨料间的空隙。

（5-4）润滑作用：水泥浆体在硬化前起润滑+混凝土拌合物具有良好工作性能+硬化后将骨料胶结=形成坚强的整体。

6、承重作用：高强度+稳定=建筑工程承重。

7、 隔音作用：混凝土密度大+隔音效果好=有效隔绝声音的传递。

8、保水作用：保持水分+限制水分挥发和蒸发+保证混凝土强度。

9、耐久性作用：承受人与自然腐蚀。

10、美观作用：表面处理+刻纹、磨光、喷砂、拓印+丰富的纹理+质感=提高建筑美感度。

原材料：混凝土外加剂

混凝土外加剂型号类目：

1、改善混凝土拌合物流变性能外加剂：种减水剂、引气剂和泵送剂等。

2、调节混凝土凝结时间外加剂：缓凝剂、早强剂和速凝剂等。

3、硬化性能的外加剂：缓凝剂、早强剂和速凝剂等。

4、改善混凝土耐久性的外加剂：引气剂、防水剂和阻锈剂等。

5、改善混凝土其它性能的外加剂：包括加气剂、膨胀剂、着色剂、防冻剂、防水剂和泵送剂等。

混凝土外加剂功能作用：

1、减少用水量：不增加用水量就能增加混凝土的流动度。

2、调节混凝土凝结时间：降低自然氧化或者蒸汽养护时间。缩短7-28天的养护时间。

3、减少泌水和离析：改善和易性和抗水淘洗性。

4、减少坍落度损失：增加泵送混凝土的可泵性。

5、减少收缩：加入膨胀剂还可以补偿收缩。

6、延缓混凝土初期水化热：降低大体积混凝土的温升速度，减少裂缝发生。

7、提高混凝土早期强度：防止负温下冻结。

8、提高强度：增加抗冻性、抗渗性、抗磨性、耐腐蚀性。

?9、控制碱一骨料反应：阻止钢筋锈蚀，减少氯离子扩散。

10、制成其他特殊性能的混凝土。

11、降低混凝土粘度系数等。

叁：水泥检查井配件雨污管（1）MPVE双壁波纹管图片

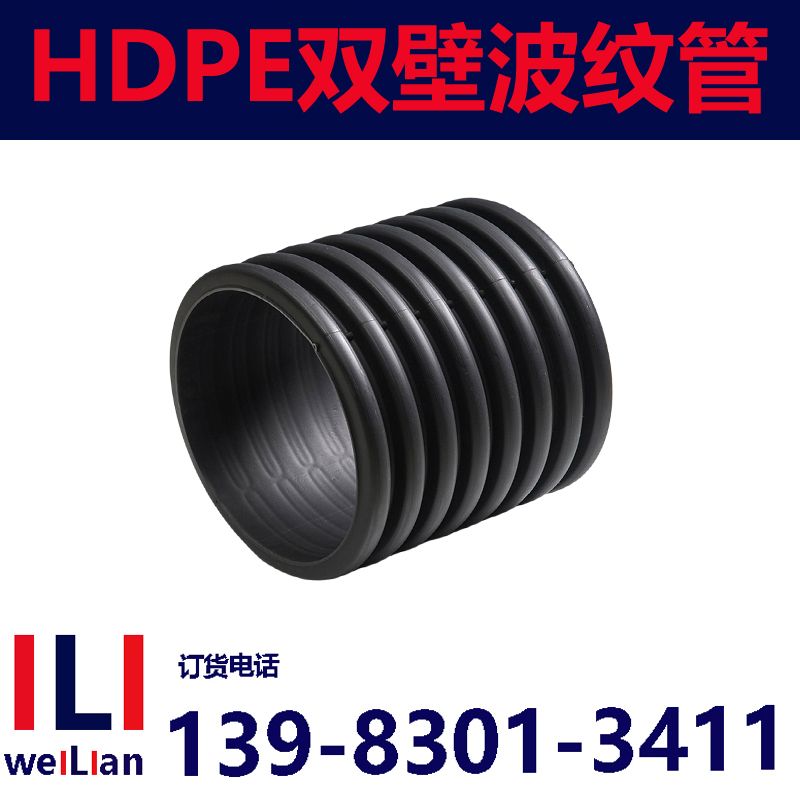

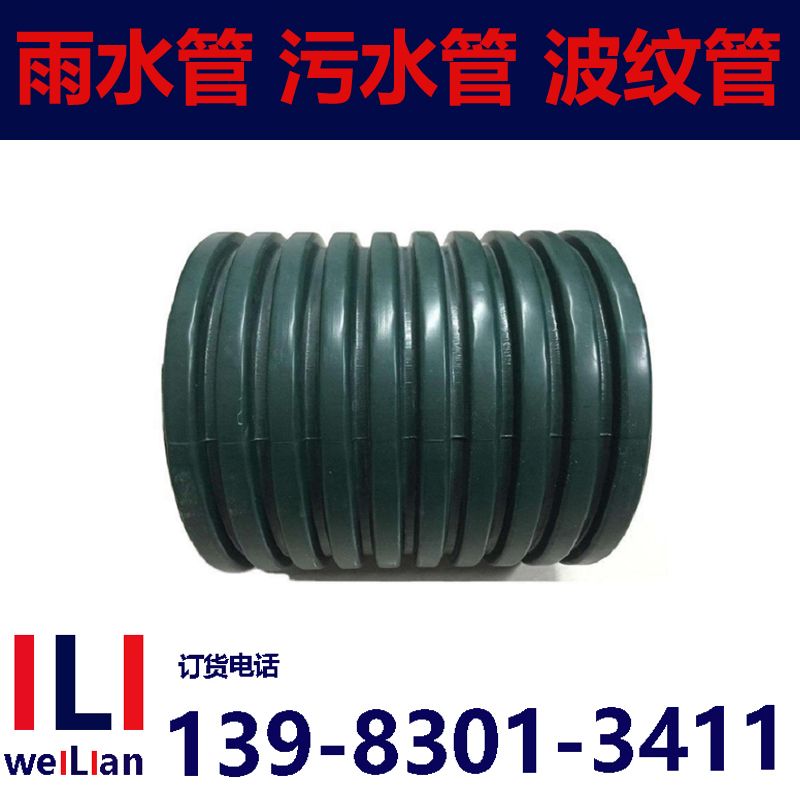

 钢筋砼检查井配件雨污管（2）HDPE双壁波纹管图片

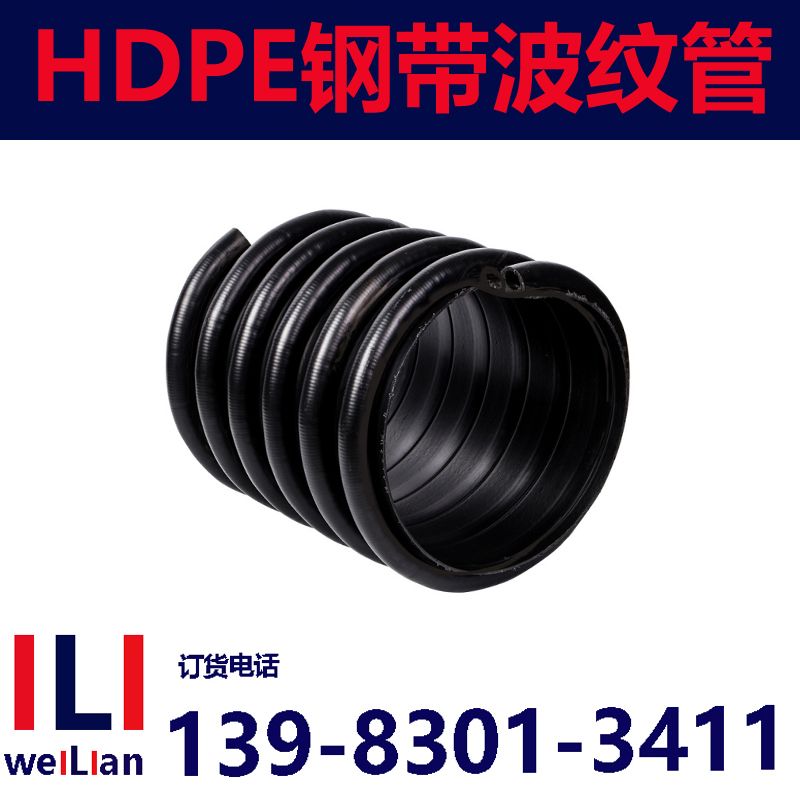

 混凝土检查井配件雨污管（3）HDPE钢带波纹管图片

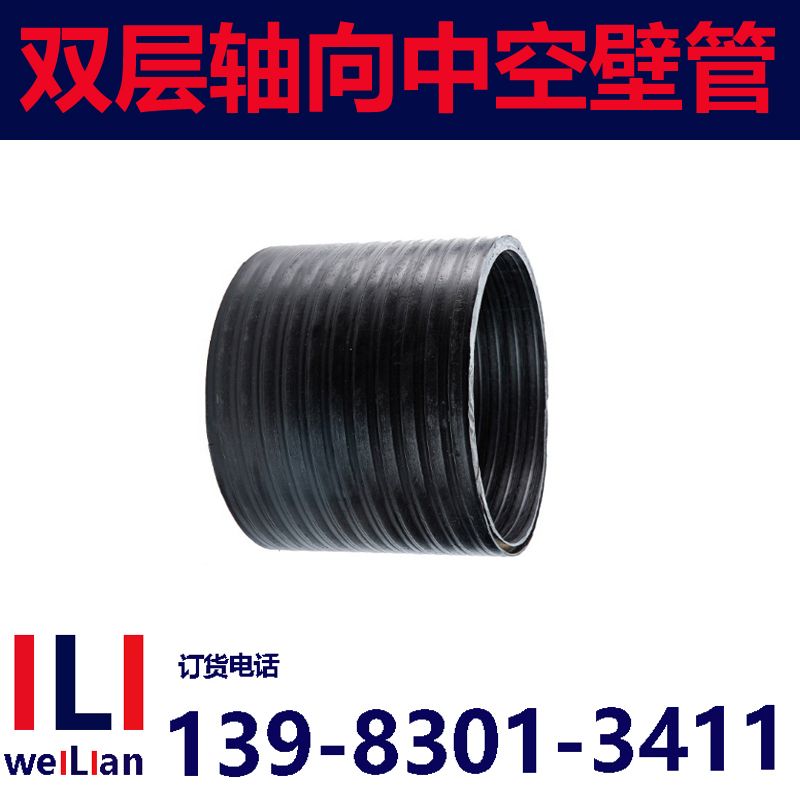

 水泥检查井模块砖雨污管（4）HDPE双层轴向中空壁管图片

  混凝土窖井配件雨污管（5）混凝土承插管图片

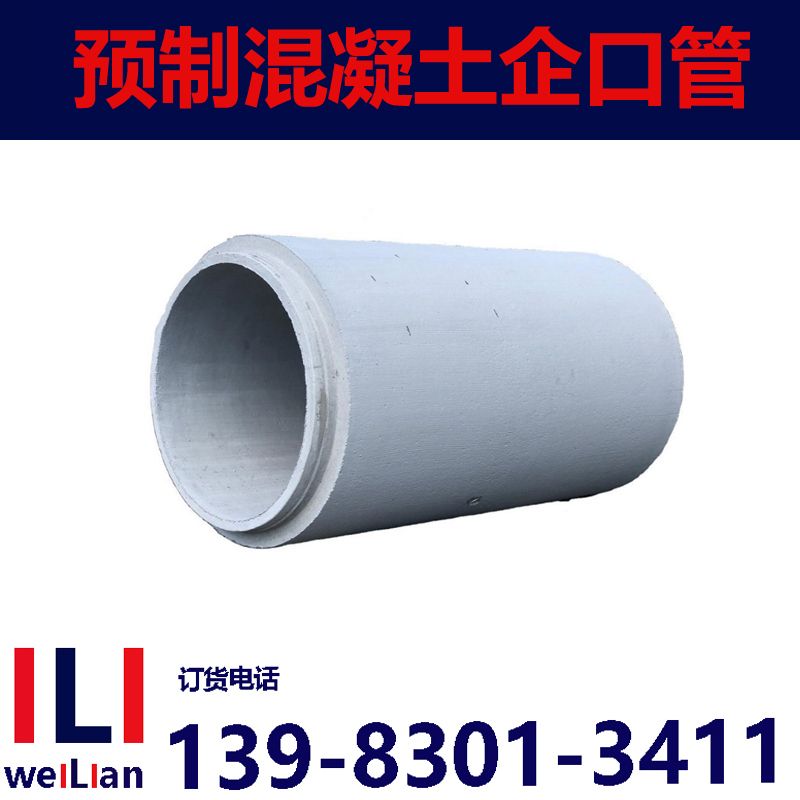

  水泥窖井配件雨污管（6）水泥混凝土预制企口管图片

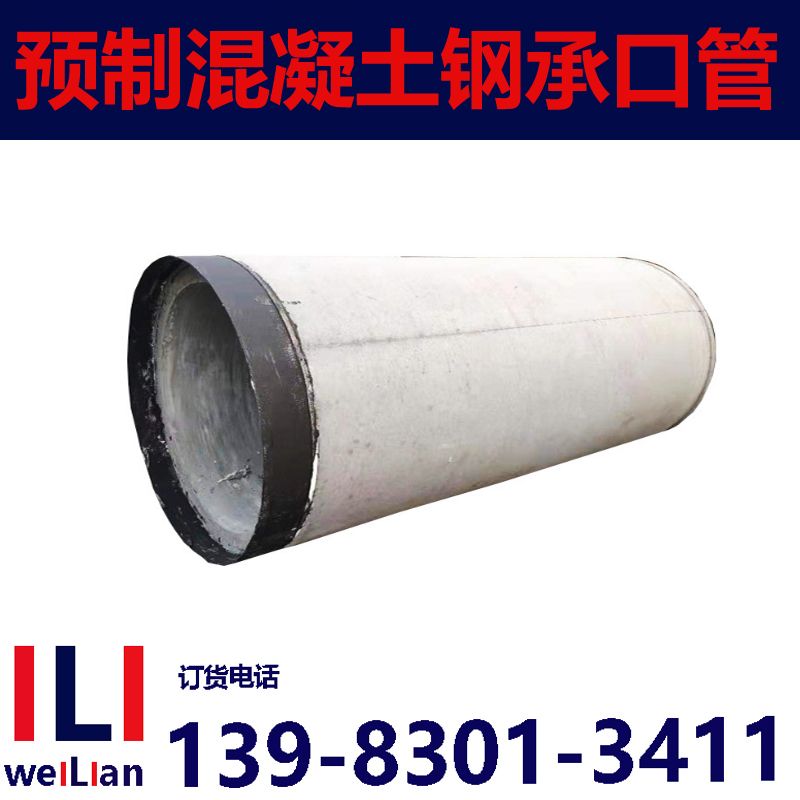

  预制窖井配件雨污管（7）水泥混凝土预制钢型口管图片



混凝土检查井配件（1）不锈钢拉力环图片

水泥检查井配件（2）不锈钢L型穿钉图片/不锈钢鱼尾穿钉图片

钢筋砼检查井配件（3）检查井托臂图片/检查井支架图片

钢筋预制检查井配件（4）塑料积水罐图片

混凝土窖井配件（5）检查井防坠网图片

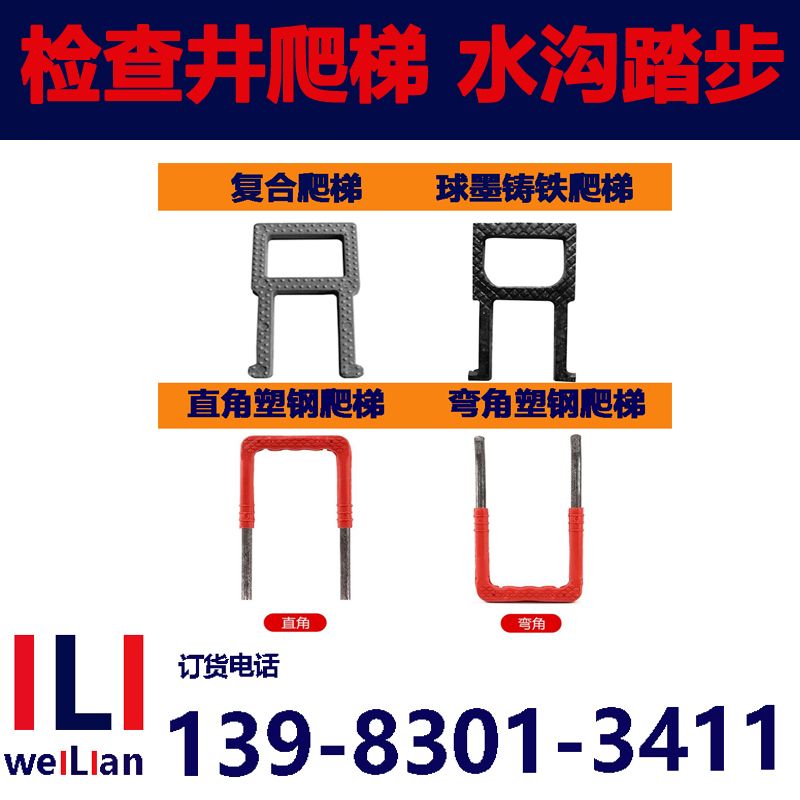

预制检查井配件（6）复合爬梯图片/球墨铸铁踏步图片/塑钢踏步图片
