2SK-1.5型两级水环式真空泵2SK系列

发布时间 2019-12-05 10:17:32

产品描述

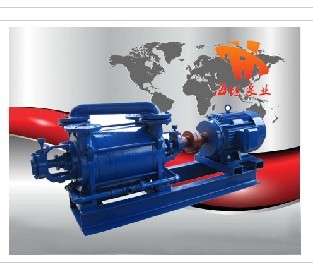

2SK系列两级水环式真空泵,产品:

alt

2SK系列两级水环式真空泵,产品简介:

    2SK系列两级水环式真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。
它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
2SK系列两级水环式真空泵适用于吸入压力低于-0.08MPa的工况条件。2SK-P1系列适用于吸入压力低于-0.096MPa的工况条件,在配用大气泵时,极限真空度可达-750mmHg。
工作真空范围为-0.03---0.08MPa。

2SK系列两级水环式真空泵,型号意义:

alt

2SK系列两级水环式真空泵,主要特点:

2SK系列水环式真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
2SK系列水环式真空泵适用于吸入压力低于-0.08MPa的工况条件。2SK-P1系列两级水环真空泵适用于吸入压力低于-0.096MPa的工况条件,在配用大气泵时,极限真空度可达-750mmHg。工作真空范围为-0.03---0.08MPa。
2SK两级水环式真空泵,具有真空度高、在高真空区抽速大等特点; 结构紧凑、维修方便; 应用范围广泛,可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体; 主要用水作为工作介质,维护费用低; 可以在较为恶劣的环境下工作。

2SK系列两级水环式真空泵,工作原理:

    2SK系列水环式真空泵系双级单作用的水环式真空泵.它利用泵壳和叶轮的不同心地安装的结构,在叶轮作旋转时,构成与叶轮成偏心的水环,充满在叶片间的水,随着叶轮的旋转,在叶片之间不断地作周期性的往复运动.改变叶片中间的容积,在固定的吸气口和排气口的相应配合下,完成吸气、压缩和排气作用,而双级的作用就是**级排气口排出的气体被第二级吸气口吸入,然後经过第二级的压缩排出,第二级的作用是减少**级排气压强,以提高**级吸入极限真空度.
     本型号双级水环式真空系做成同轴相串联的两级泵,两级之间的通气道由中间盆和连接管配成,因此结构比较紧凑,回转部分由一根轴和两级叶轮组成,固定部分由进出气机座,两个泵环和配气盘,轴承支架组成。电动机和泵部分的传动用聊轴器泵和电动机安装在一个公共底座上.

2SK系列两级水环式真空泵,性能参数:

型号

抽气量(m3/min)

极限压力

功率(kw)

转速(r.p.m)

供水量(L/min)

吸排气口径

**大

吸入压力为-0.093MPa时,不小于

mmHg

MPa

2SK-1.5

1.5

0.9

-730

-0.097

4

1440

10~15

φ40

2SK-3

3

2

-735

-0.098

7.5

1440

15~20

φ40

2SK-6

6

4

-735

-0.098

15

1460

25~35

φ70

2SK-12

12

8

-735

-0.098

22

970

40~50

φ100

2SK-20

20

14

-735

-0.098

45

740

60~80

φ125

2SK-30

30

20

-735

-0.098

55

740

70~90

φ125

2SK系列两级水环式真空泵,大气喷射泵机组

型号

抽气量(m3/min)

极限压力

功率(kw)

转速(r.p.m)

供水量(L/min)

泵体材质

吸气压力为-0.093MPa(-700mmHg)时

吸气压力为-0.097MPa(-700mmHg)时

吸气压力为-0.099MPa(-700mmHg)时

mmHg

MPa

2SK-1.5P1

1.05

0.9

0.75

-750

-0.099

4

1440

10~15

不锈钢

2SK-3P1

2.1

1.8

1.5

-750

-0.099

7.5

1440

15~20

不锈钢

2SK-6P1

4.2

3.6

3

-750

-0.099

15

1460

25~35

不锈钢

2SK-12P1

8.4

7.2

6

-750

-0.099

22

970

40~50

不锈钢

2SK-20P1

14

12

10

-750

-0.099

45

740

60~80

不锈钢

2SK-30P1

21

18

15

-750

-0.099

55

740

70~90

不锈钢

注:
1、表内数值是在下列条件下得出:①大气压力0.1013MPa(760mmHg);②进水温度15℃;③吸入空气温度20℃;④空气相对温度70%。
2、供水量为吸入压力-0.05MPa(-400mmHg)时的数值,极限真空时可大于此值
3、性能允差±10%。

2SK系列两级水环式真空泵外形及安装尺寸图:

2SK-1.5P1:

alt

型号

A

B

C

D

E

F

G

H

I

J

K

L

M

N

P

Z

n

d1

d2

d3

d4

d5

d6

d7

d8

d9

地脚螺栓

2SK-1.5P1

605

125

125

950

1150

212

144

252

360

404

584

764

255

410

25

G1/2″

4

ф140

ф98

ф40

M12

ф120

ф92

ф40

ф18

ф14

M16×400



2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、、2SK-30P1:alt

型号

A

A1

B

B1

C

D

D1

E

F

G

H

I

J

K

L

M

N

P

S

T

I

n1

n2

d1

d2

d3

d4

2SK-3P1

710

/

400

400

1136

460

460

1346

417

491

265

35

159

214

157

344

162

99

357

570

G1/2″

4

4

18

120

152

18

2SK-6P-

863

/

420

420

1391

470

470

1623

500

608

315

30

218

234

183

429

210

99

515

743

G1/2″

4

4

18

120

152

18

2SK-12P1

1037.5

/

520

460

1642

580

580

1965

615

750

375

30

216

246

183

599

280

120

565

800

G1/2″

6

6

14

150

180

14

2SK-20P1

700

725

690

/

2023

750

/

2306

840

1004

500

30

306

283

225

619

350

180

774

1022

G3/4″

8

6

18

200

235

18

2SK-30P1

810

775

720

/

2265

780

/

2715

840

1004

500

30

344

283

225

749

350

180

1016

1264

G3/4″

8

6

18

200

235

18

 2SK系列两级水环式真空泵,设备说明:

  2SK系列水环式真空泵及2SK-P1系列水环-大气喷射泵机组安装及外形尺寸如图所示。
两级泵工作时,气体由管路经阀门进入泵内,然后由泵将气水混合物排入气水分离器内,一部分水通过进水管路补充泵内水的损耗,多余的水则由溢水管路溢出。
2SK系列水环式真空泵的真空度和抽气量可通过管路上的闸阀来调节。图中未画出。用户自行安装。
由于2SK系列水环式真空泵在排气时连同水一起排出,两端填料处也需要水冷却,再加上由于气体压缩产生的热量,使水温不断升高(这对泵的性能有较大的影响),因此需要经常向分离器内补充干净冷水,从而通过进水管路,进入到泵内,用户可以根据实际情况,在不缺乏水或废水可以回收再用的情况下,可以不使用气水分离器,让气水混合物直接进入大气,但应注意排气管道,要保证气水排泄畅通。供水量的大小,对泵的真空度,抽气量以及功率消耗均有影响,因此,供水量的大小应严格控制在规定的范围内,供水压力在0.1MPa左右为好。为此,进水管路上应装有阀门,以便调节供水量。
2SK系列水环式真空泵与大气喷射泵组成机组工作时,大气喷射泵可直接装在两级泵吸气口上,或通过管道连接在两级泵的吸气口上,中间可用电磁阀控制大气泵的开停。

2SK系列两级水环式真空泵,故障原因及排除方法:

故障

2SK型水环式真空泵原因

2SK型水环式真空泵解决方法

抽气量不够

1、间隙过大

1、调整间隙



2、填料处漏气

2、压紧或更换填料



3、水环温度高

3、增加供水量



4、管道系统漏气

4、拧紧法兰螺栓,更换垫片或补焊裂纹等。

真空度降低

1、管道系统方面





①法兰联接处漏气

1、①拧紧法兰螺栓或更换垫片



②管道有裂纹

②焊补或更换



2、水环泵方面





①填料漏气

2、①压紧填料更换新填料



②叶轮与侧盖间隙过大

②更换垫片调整间隙



③水环发热

③降低供水温度



④水量不足

④增加供水量



⑤零件摩擦发热,造成水环温度升高

⑤调整或重新安装

振动或有响声

1、地脚螺栓松动

1、拧紧地脚螺栓



2、泵内有异物研磨

2、停泵检查取出异物



3、叶片脱落

3、更换叶轮



4、气蚀

4、打开吸入管道阀门

轴承发热

1、润滑油不足

1、检查润滑情况、加油



2、填料压的过紧

2、适当松开填料压盖



3、没供密封水或不足

3、供给密封水或增加水量



4、轴承或轴或轴承架配合过紧,使滚珠与内外圈间隙过小,发生摩擦。

4、调整轴承与轴或轴承架的配合

起动困难

1、长期停机后,泵内生锈

1、用手或特制工具转动叶轮数次



2、填料压紧

2、柠松填料压盖



3、叶轮与泵体发生偏磨

3、重新安装并调整

声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,2SK系列两级水环式真空泵性能参数、2SK系列两级水环式真空泵使用场合、2SK系列两级水环式真空泵材质要求、2SK系列两级水环式真空泵结构、2SK系列两级水环式真空泵安装尺寸以及2SK系列两级水环式真空泵的价格等详情,我们一定会尽心尽力为您提供优质的服务。
