升降式高杆灯升降系统操作使用说明书

高杆灯升降操作规程双升降式高杆灯结构原理图球场高杆灯固定式高杆灯的设计思路

（ 通用手册 ）

编制：田圳林

手/微:13676294460

日期：2023年12月21日

阅 读 需 知

尊敬的用户：

感谢您一直以来对我公司的厚爱，一直使用我司生产的升降式高杆灯，我司才得以做到可持续性发展，我司将以更好的质量与服务回馈您及社会！

在您阅读《升降式高杆灯主要技术参数及使用说明书》13676294460这本通用手册时，请明白这是我司的技术文档，您阅读的同时，已说明您明白、理解了本升降式高杆灯手册为我司技术文档，不得复制、翻译、盗用。本文件为我司内部受控文件，发到哪里已有登记相关信息。请保管好此高杆灯手册，对高杆灯操作及升降高杆灯保养有着重要的作用，同时也有着为我司技术文档保密的义务，谢谢合作！

( 提示 : 本高杆灯使用说明书手册为通用手册 , 不作为验收资料用 , 只能做为培训操作高杆灯教材 , 具体现场培训为准 , 由于产品不断升级 , 若文档中部分描述为老式升降系统时 , 已现场培训操作为准 )

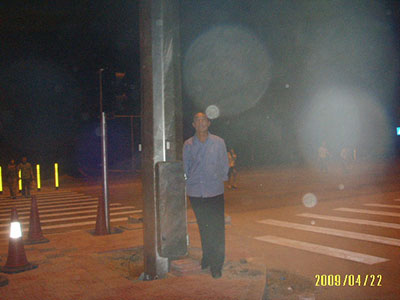

以上是为广州市宸田科技有限公司生产的深圳市外环高速公路各收费站广场、立交桥、服务区等区域所需要的30米升降式高杆灯产品。

2003 年 6 月

本手册同意给用户：

升降式高杆灯主要技术参数及使用说明

( 以下内容使用者必看并结合现场培训 )

**部分：简 介

随着城市的发展和社会的进步，产品设计越来越讲究人性化，而传统的固定式高杆灯由于维修难度高，增加了维修人员的潜在安全系数，由此电动升降式高杆灯产品出现了，用户需要了解升降式高杆灯的性能及操作使用，对于后期使用管理更方便。用户需指定一名操作人员现场培训（实践证明现场操作培训比看说明书更实用）

第二部份：升降式高杆灯各升降系统组成

升降式高杆灯主要由主杆部份、电气控制部份、升降系统部份、照明部份组成 , 下面分别表述；

高杆灯灯杆部份：

灯杆俗称主杆高度一般为 15m -- -40m以内 ，根据用户的需求和特定的照明场所需要而定制。灯杆分为十二边锥形、圆锥形、异形（一十二边锥形等）且分为几节套接，杆的上下对角直径在 190mm -- -750mm 之间，具体视要求来定制，主材采用 Q235 优质碳素结构压制而成，整体热镀锌防腐处理，外表面二次防腐喷涂处理更好。底法兰盘与**下节杆两面焊接，并焊加强筋；内置式高杆灯手孔门，做外凸门，加强杆的抗力强度，手孔门以放置卷扬机及电气控制箱合适即可；

电气控制部份：

以下是20米升降式高杆灯高清图片

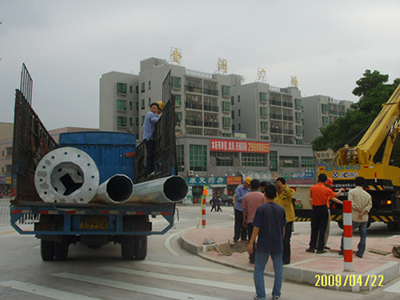

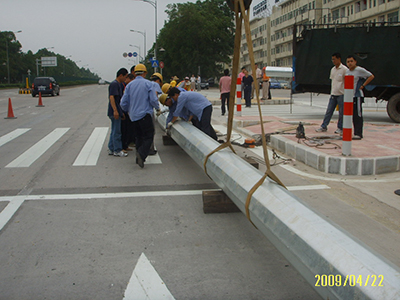

以上是为广州广显科技有限公司深圳市龙华公路实业生产的25米升降式高杆灯安装情况。

25米高杆灯智慧路灯和双升降式高杆灯

配有时控器 ( 光控器 ) （具体视现场布电情况而定）、各接线端子、空气开关、漏电开关等，在高杆灯升降操作前，需先关闭 ( 切断 ) 照明灯的电源，亮灯时切记不可升降操作，同样升降操作时不可亮灯，升降操作时卷扬机需 380V 电；照明灯需用 220V 电；电源控制箱安装于灯杆门的控制箱里面，打开灯门即可操作，它设置有灯具进线总电源插座（ 2 只），升降电机用电源插座（ 1 只），控制开关 9 只，每 3 只一组，分别控制升降电机及灯具照明，灯具电源配电分二路，由橡套电缆供给，实施分组间隔开灯（具体亮灯模式按要求而定）。亦可按用户需要接线，控制开灯数量。升降机电机采用按钮开关控制，此开关从电器控制板中引出 1 — 1.5m ，箱内装有交流接触器和过载保护器，保护器保证灯盘在运动中受阻时切断电源，避免发生事故.

升降控制部份：以下是智慧路灯新产品图片：

5G通信杆图片:

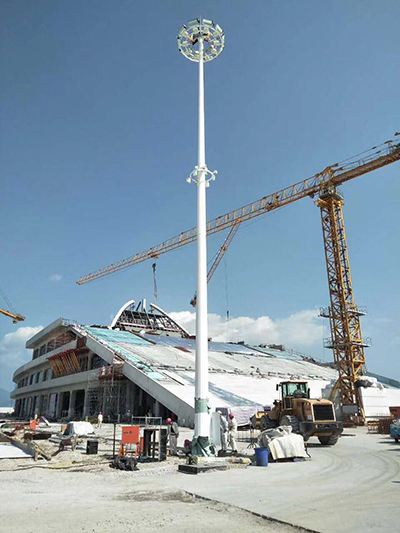

以上是为广州市洋阳实业有限公司粤港澳大桥生产的双升降式高杆灯产品安装情况。

高杆灯升降系统由：灯盘（架）、主钢丝绳、副钢丝绳、联绳盘、卷扬机、电缆、导向板、托槽、滑轮组、防水雨帽、避雷针等部件组成。

灯盘 ( 架 ) 上焊有三个与吊点同轴的托梢，其作用是负载整个灯盘及灯具在升上后稳固，主钢丝绳一条与卷扬机连接，并与联绳盘相连接后与三条副钢丝绳平衡分布受力；灯盘（架）上焊接有与灯具安装支架相规格的支撑码；灯盘上安装高压钠灯或金卤灯投光灯具，具体灯具数量可根据灯杆高度及设计照度要求而定，灯具在垂直方向的角度可调节，满足照明场所的照明需求；卷扬机采用顺德莱雄高杆灯**升降机构，卷扬机机构由 1.5KW 卷扬机组成，既可手动、亦可电动。并配有一个**手摇把，在停电时同样可升降。卷扬机由蜗轮付、卷筒、链轮付、钢丝绳等组成。蜗轮具有自锁功能，即使在上升或下降过程中发生故障，或人为要求停止，灯盘也不会自行下落。卷扬机内采用 M0S2 润滑，卷筒轴油杯在开动卷扬机以前必须加 40# 机油润滑。灯盘升降速度在 2.00m /min, 上升或下降一次约为 10-20 分钟。

照明部份：

以下是学校25米高杆灯公园高杆灯的高清图片：

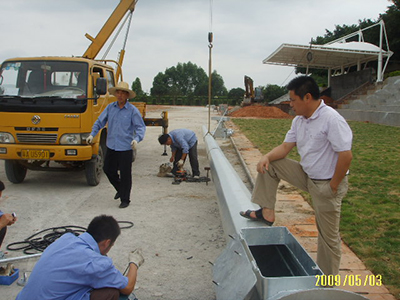

 以上是为洋阳公司新沙港务局汽车堆场生产的25米高杆灯情况。

高杆照明部份由：灯具、光源、电器、线缆组成；受电气控制工作；灯具的外壳采用铝合金压铸而成，具有较强的机械性能和耐腐蚀性能，重量轻。灯具密封玻璃经钢化处理不易破碎，与灯具配套的镇流器、触发器、补偿电容固定安装在灯灯具内（一体化），防护等级 IP65 ，有效的廷长光源的使用时间，且检修方便。避雷针，通过灯杆与钢筋混凝土基础下的接地网相连，接地电阻＜ 10 欧姆。在灯杆下部 2 米高度出装有活动托架，供灯盘下降到预定位置时支撑，进行维修及更换灯泡电器和调节灯盘的平衡。

第三部份：升降式高杆灯升降操作规程

升降式高杆灯的操作方法： ( 上升和下降 )

结构运动轨迹图

说明 : 以上示意省略了另外两组

一、操作者规定范围：

1. 使用者必需为熟练的操作人员；

2. 视力不清者不能操作；残疾人员不能操作，特别是手指部有残疾人员；

3. 未成年人不许操作；

二、操作前准备工作；（恶劣天气时请不要升降操作）

1. 准备好电工工具和相关防护安全措施；

1. 察看周边环境，把闲散人员控制在直径 10 米 的范围外；

2. 打开手孔门后确认灯泡非亮灯情形；并把灯具的两条电缆线防水插头与总电源的防水插头断开；把卷扬机电缆防水插接入总电源处；电箱上有标识说明 ;

3. 把杆内的活动托架拿出来 , 放在灯杆上，并保持平衡（灯盘下降后放置在活动托架上） ( 灯盘下降时用此步骤，灯盘上升到预定位置后应拿下活动 )

4. 把杆内的手摇把拿出，以防止阻障升降工作；

5. 查看卷扬机是否有润滑油且足够；

三、升降式高杆灯灯盘——上升操作

1. 请确保以上“操作者规定范围”和“准备前的工作”中的各个项目内容都无误后，再从事以下操作

2. 灯盘上升时，**灯盘应放置在活动托架上，且平衡，检查各灯具是否紧固件已拧紧，无松动现象 ; 各钢丝绳与灯盘连接平衡且稳固；各电缆已相互平衡无交叉现象；

3. 操作者**按下卷扬机手持操作盒上的“绿色 ON ”按钮 , 表示已通电，按下后不会自动弹起；操作者再按下手持操作盒上的“红色 OFF ”按钮，此时“绿色 ON ”按钮会弹起，若不能弹起说明有故障， ( 根据手持盒的示意即可 ) 此时操作者应停止一切活动，打开手持盒上盖检查手持盒内的线路或更换手持盒；正常情况下，手持盒上的按钮应按下时流畅，弹起时顺畅为**理想状态；

4. 第 3 点确认后，且按下了手持操作盒上的“绿色 ON ”按钮 , 操作者按住卷扬机手持操作盒上的“上”按钮，此时卷扬机运转，我们可以看到主钢绳会顺着卷筒的转动而开始环绕；灯盘开始上升；

5. 灯盘上升时，要注意目测观察灯盘上升的频率及有无异常，比如：很大声音、钢丝绳在卷筒上没有规律的乱绕等；直至顺利地上升到以下预定的高度；

6. 无论高杆灯有多高，操作者在灯盘上升到升降系统下方时应停止连续按住“上”按钮， ( 若按下“红色 OFF ”按钮后灯盘还在上升时，请立即关闭电气箱上的总电源开关；检修好后再上升灯盘 ) 让灯盘停止下来，（此时“绿色 ON ”按钮弹起）且让灯盘处于相对静止状态（切记灯盘在上升时会有风吹和垂直受力原因而左右摆动）；

7. 当灯盘在升降系统下方并处于相对静止状态后，操作者按下手持盒上的“绿色 ON ”按钮，再按“上”按钮，灯盘又会上升，此时特别注意，此时的操作一定要“点动”，即按下“上”按扭后，又松开。由于灯盘的升降速度不快，因此当灯盘上升至导向板时（灯盘会向右转动 3-5 度）钢丝绳被逼偏转，但它始终要回复到原来位置 , 这是一个很明显的转动，此时说明灯盘已进入升降系统的“导向板”了；

8. 灯盘上的托梢在导向板的作用下，向右转动，这个环节操作者一定要切记，不能连续按“上”按钮。当按了“上”按钮后应立即松开，再按下，再松开，如此反复操作即为“点动”，当灯盘不再转动而上升时，说明此时进入了导向槽的托槽预定位置了， ( 如果继续上升，固定在钢丝绳上圆盘会接触装在卷扬机上的限位开关，此时手持盒操作升降都将无效，这是为防止灯盘冲顶而设计的 ,( 重要提示：固定在钢丝绳上圆盘位置，我司在安装已调好，不可私自调整位置 ) 我们按“下”按钮，此时灯盘就完全放在托槽里了，我们再次按“下”按钮，目测卷扬机的主钢丝绳已松开时 ( 切记：不可太松动，以免钢丝绳乱绕，微微松开即可 ) ，操作者按“红色 OFF ”按扭后“绿色 ON ”按钮弹起，至此灯盘的上升就操作完毕；

9 ．上升完毕后，应把卷扬机的电缆防水插头断开，把灯具的线缆防水插头接上电源，方可亮灯；

四、升降式高杆灯灯盘——下降操作

结构运动轨迹图

1. 请确保以上“操作者规定范围”和“准备前的工作”中的各个项目内容都无误后，再从事以下操作；初操作时，为了安全起见，上升顶部接近导向板或下降脱离导向板前，一定要采用手动升降或点动。

2. 因维护原因需要下降时，先按手持盒上的“绿色 ON ”按钮后，先按“上”按钮，至时灯盘开始上升，切记此托梢还在导向槽内，不可连续按“上”按钮，应按了“上”按钮后，立即松开，反复这样操作也就是上面讲的“点动”，灯盘再上升时，托梢会从“出凇贝ν牙氤隼 ; 这时可观察到在卷扬机处设置好的“限位开关”已顶住，这是防止“冲顶”而设置好的，请不要私自调节距离！

3. 此时灯盘会有晃动，是正常现象，待灯盘相对静止后，再按“下”按钮；当灯盘上的托梢降至“导向板”处时，灯盘会向 左 转动 3-5 度，当看到这种现象时，说明灯盘已下降并脱离了升降系统，此后，可连续按“下”按钮，直至降到活动托架上，再按“红色 OFF ”按钮；

4. 下降完毕后，应把卷扬机的电缆防水插头断开，把灯具的线缆插头接上电源，方可亮灯；

第四部份、关于高杆灯异常情况处理办法及维护保养

灯杆： 灯杆是本高杆灯的主体结构部分，在安装完毕后，不允许私自乱开孔或破坏主体结构；应与厂方联得联系；需有相关正式文件才能施工；包括基础部份；

电气控制： 不许私自或不熟悉的操作者打开手孔门乱接电源线 ; 若有异常发生，请断开高杆灯总电源；

灯具光源电器： 灯泡不亮时，一般情况有：灯泡老化（只能更换）、接触不良（打开灯具盖拧紧即可），触发器或镇流器损坏更换即可；

升降操作不成功： 切记在升降时，上述内容中强调的并加粗黑字体的文字，要靠记，一般是由于灯盘在运动中还未完全静止状态；电话向厂方咨询；

当天气恶劣的 ： 风速为 11 级以上时，请把灯盘下降为好，确保高杆和灯具的安全；

卷扬机维修保养：

1. 每半年检查一次主钢丝绳是否有断丝的情况；黄油是否用尽；

2. 检查蜗杆、蜗轮的磨损情况及轴向的窜动间隙是否过大。

3. 检查各部联结紧固螺栓是否有松动情况。

4. 检查各部件的润滑情况，适当加些机油或黄油 。

5. 维护检修（小修）视运转情况，每 3 — 6 个月进行一次，以清扫检查为主，有零件损坏或严重磨损的应立即进行更换。

6. 卷扬机大检修：

6.1 大修视使用情况每 1 — 2 年进行一次，大修时可将轴承座、蜗杆、蜗轮等拆下，检查蜗轮、蜗杆、卷筒轴、传动链轮、滚动轴承等磨损情况。

6.2 当蜗轮、蜗杆齿面磨损有沟痕，齿形减薄时应予更换。

6.3 当滚动轴承的滚动体磨损有斑点，点蚀或间隙过大时应予更换。

6.4 压紧钢丝绳的压板螺丝不允许松动，应特别注意。卷筒轴与支架孔的配合间隙大于 0.3 — 0.5mm 时应更换。

7. 电机要经常检查，如发现绝缘不良、受潮或导线破坏时应及时进行修理或更换，电机运行时应注意升温不超过 70 ℃ ，不得有不正常声音和剧烈振动，电机视工况状态定期进行全面检查，以便发现故障、及时更换磨损之零部件，保证使用安全。

灯具的检修：

1. 检查相互连接的电缆及接线盒是否有损坏。

2. 检查电源电缆的联结点，并检查电缆是否有外伤。

3. 清扫所有投光灯的反光器及玻璃的尘埃。检查灯泡，瓷灯头有无损坏，检查灯具密封是否有损。

4. 检查各电气零部件有无烧损、松动、短路等现象，并紧固所有螺丝。

交付使用培训事项

升降式高杆灯安装完毕后，使用单位应指派至少一位，视力正常、身体健康的操作人员，到现场学习培训、升降式高杆灯升降操作。具体如下内容：

1. 使用单位 ( 现场手写 ) ： ；

2. 使用单位指派人员名单：

1. 2. 3.

3. 学习内容：

? 电气控制说明：

? 控制系统升降原理（参照阅读以上文字内容）；

? 照明灯具光源电器更换保养说明 ;( 若灯具光源电器非我司提供此项略 )

? 现场操作：

以上内容着重点是现场操作，直至操作熟练为止后请签字。此使用说明由用户保管 ;

联系人 : 田圳林

使用单位指派学习人员确认签字：

1. 手机：

2. 手机：

3. 手机：
