交叉滚柱导轨、球导轨
发布时间 2017-06-02 10:23:33
产品描述
交叉滚柱导轨/球导轨的特长
结构与特长
在VR型中，精密滚柱 互相直交地组合在一起的滚柱保持器与设置在**轨道上的90°V形沟槽滚动面组合起来使用，通过将2列滚柱导轨平行地装配，使导轨系统能承受4个方向的负荷。而且，因能向交叉滚柱导轨施加预压，从而能获得无间隙且高刚性、动作轻快的滑动机构。
VB型是用短节距间隔将精密钢球保持的球保持器B型，与**轨道V型组合在一起的，具有低摩擦、高精度的有限直线运动系统。
交叉滚柱导轨和球导轨被广泛使用在办公设备及其外部设备，各种测量仪、印刷基板钻孔机等精密机器或光学测量设备、光学工作台、操纵机构、X射线装置等的滑座部分。
使用寿命长、高刚性
利用独特的滚柱保持方法、使滚柱的有效接触长度与传统产品相比增加了1.7倍，并且由于滚柱的节距间隔变短，滚柱数量多，从而刚性增加了2倍，能获得6倍的寿命。因此，对于直经运动中容易产生的振动、冲击问题，能充分进行考虑安全的设计。
平滑的运动
在VR型中，各滚柱通过保持架分隔保持，并且由于保持架中的滚柱袋与滚柱是面接触，有良好的润滑油保持性，所以磨损小，能获得平滑的滚动运动。
高耐磨蚀性
VR、VB型系列还提供具有出色耐磨蚀性的不锈钢型。
交叉滚柱导轨/球导轨的类型
种类与特长

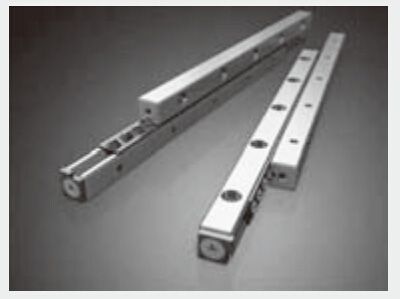

交叉滚柱导轨VR型
将精密滚柱互相垂直排列的保持架，是只在轨道的V形沟槽上移动行程1/2的小型高刚性直线运动系统。
球导轨VB型
用短节距间隔将精密钢球保持起来的球保持器，只在轨道的V形沟槽移动行程的1/2，是摩擦小、高精度的直线运动系统。

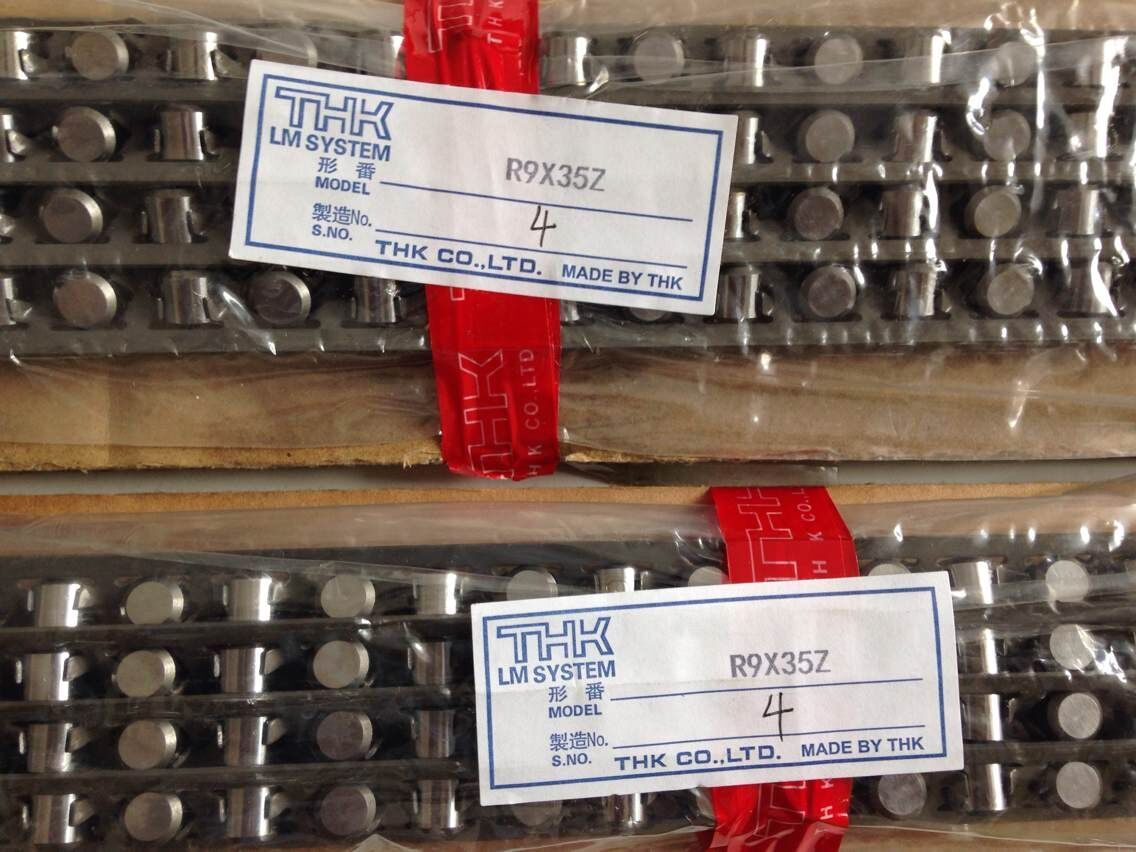

THK外圆磨床用导轨保持架2
