SYG-113智能型温度变送器，变送器工作原理

发布时间 2023-01-15 15:01:10

产品描述

【产品描述】：输入0~50HZ频率信号经隔离整形放大后，变送输出隔离的单路或双路线性的电流或电压信号，可向现场的一次仪表提供配电输出，通过光、电、磁隔离技术，使输入、输出、电源三者之间具有更高的电气隔离性能。输入、输出、电源端子可插拔，信号类型可编程。
液晶显示输入、输出信号类型和输入、输出测量值

产品介绍

频率变送器采用**新电子线路，以石英晶体产生标准频率，将与输入频率进行比较后的差转换成直流模拟电量输出。使用石英晶体和无漂移数字电路，使本频率变送器准确度高，温度性能好，工作稳定可靠。配以适当仪表或仪器装置，可广泛用于电网测量线路，发电机组及对频率测量要求较高的用电部门。主要应用于发电厂、水电站等应用场合。

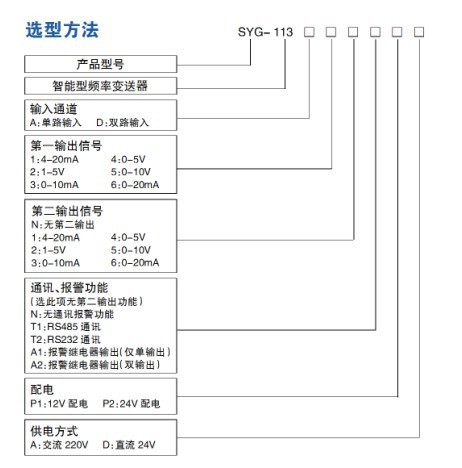

SYG-113A1NNP2D

描述：此产品为一入一出智能频率变送器，输入4~20mADC直流信号，隔离输出4~20mA直流电流信号；辅助电源为24V.

技术参数

undefined

准确度等级： 0.2％F?S
长期稳定度： ≤±0.2%/年，无累计误差
温度影响： ≤100ppm/℃
响应时间：＜400ms
输出纹波：＜0.4% （峰-峰值）
输入功耗：电流＜0.2VA，电压＜0.1VA
工作频率：标称频率 ±10%
输出负载：电流输出额定10V压降 **大15V压降（可选）
电压输出额定2mA **大5mA输出
输出负载影响：＜0.1%
辅助电源：额定电压 80%-120% 额定频率 90%-110%
允许过量输入：电流 3倍连续 10倍30秒 50倍1秒
电压**大2倍连续
电压试验：输入/输出/电源/外壳之间 2kV AC 1min IEC866
冲击试验： ANSI C37.90a/1973，IEC 255-4
（5kV 1.2/50us脉冲电压）
校正幅度：满度**新±3%，零点**小±1%
磁场影响： 0.4KA/m 磁场强度变化＜0.05%
工作条件：温度﹣10～55℃相对湿度 ≤95% 无凝露
贮藏条件：温度﹣40～70℃相对湿度 ≤95% 无凝露
