动态平衡调节阀ZJHQ

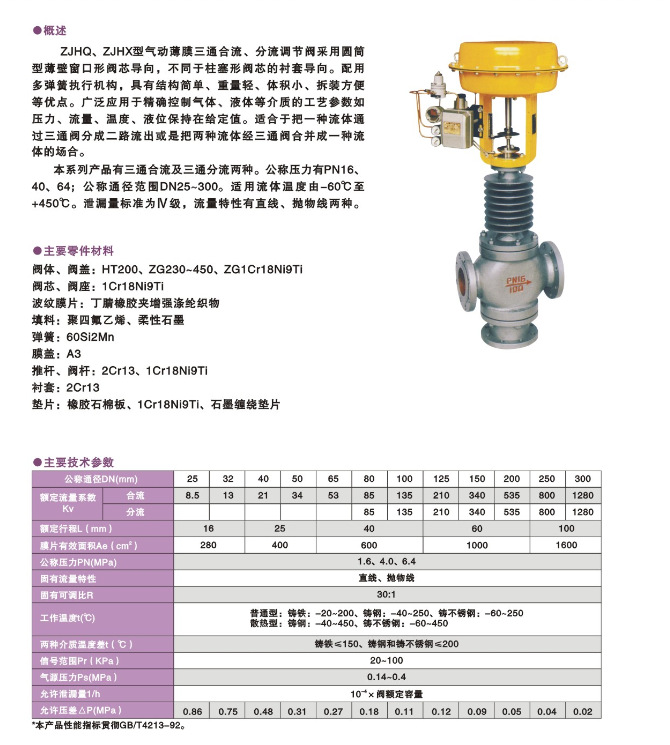

设计原理：厦门双特ZJHQ、ZJHX型气动薄膜三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。



应用领域：广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
类型：     本系列产品有三通合流及三通分流两种。



公称压力有PN16、40、64；

公称通径范围DN25~300。

适用流体温度由-60℃至+450℃。

泄漏量标准为Ⅳ级

流量特性有直线、抛物线两种。





●主要零件材料
阀体、阀盖：HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强涤纶织物
填料：聚四氟乙烯、柔性石墨
弹簧：60Si2Mn
膜盖：A3
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片





●主要技术参数
