一:通信电源模块简介

 粤兴电力AC220V-DC24V/48V系列通信电源模块采用先进的高频脉宽调制技术，使效率得到了极大提高。整机具有稳压精度高、动态响应快、输出杂音低、抗干扰能力强、工作温度范围宽等特点。N+1模块组合结构，各模块间可自动均流均衡供电,可为电信、电力及无线基站组建高频开关电源系统。

 表头型模块采用3位半的表头显示，显示输出电流电压，简单实用。

 模块采用宽度为19"、高度为2U的标准机箱，易于安装。可用于组成电源系统，并且模块可并联带电池使用，不需监控单元。

本电源模块适用于交流220VAC和直流220VDC的输入条件的使用场合。

本电源模块适用于直流输出24VDC 10A-60A DC 的输出条件的使用场合。

本电源模块适用于直流输出48VDC  10A-60A DC 的输出条件的使用场合。

二:通信电源模块工作方式

1:AC220-DC24/48V时,把交流220V转换成直流24V或直流48V,供直流负载使用;当市电断电后,由电池组稳压输出;

2:DC220-DC24/48V时,把直流220V降压至直流24V或直流48V,供直流负载使用;当市电断电后,由电池组稳压输出;

3:带充放电管理型,当用户需要单**个模块使用,并且能单独对电池进行充电时,可以选用带充电管理型的通信电源模块,在模块把AC220转换为DC24/48V输出时,同时也能对电池进行智能充电,当市电断电后,由电池组稳压输出;



三:通信电源模块技术参数

u 输入电压：单相三线制  AC：220V± 20%

u 输入电流：≤10A（RMS）  交流输入为220V，直流输出为48V时

u 频率：  50Hz±10%

u 功率因数：≥0.99

u 效率：≥0.87

u 启动冲击电流：≤150%Imax   (额定输入状态下)

    ◆  保护功能：输入过欠压保护;输出过压保护;输出限流保护;短路保护;模块并联保护;

                过温保护;过流保护;

u 输入过压关机： 265--275V

u 输入欠压关机： 160--170V

u 交流输入范围： 160--270V

u 输出直流电压： 48VDC或-48VDC（42∽58V可调)  或24V(21∽29V可调)

u 额定电流：  10A、20A、25A、30A、40A

u 输出限流值：    Ie+1A

u 电压调整率： 电压调整率不超过直流输出整定值的+0.1%

u 负载调整率： 不超过直流输出整定值的+0.5%

u 稳压精度：   不超过直流输出整定值的+0.5%

u 电话衡重杂音： ≤0.5mV

u 峰峰值杂音：   ≤150mV

u 宽频杂音电压： ≤30 mV (3.4KHZ--150KHz)

                             ≤20 mV (150KHZ--30MHz)

u 离散频率杂音电压： ≤5 mV (3.4KHZ--150KHz)

                                 ≤3 mV (150KHZ--200KHz)

                                 ≤2 mV (200KHZ--500KHz)

                                 ≤1 mV (500KHZ--30MHz)

u 均流度：  ≤+5%

u 显示精度：  ≤+5%

u 软启动时间：3--8秒

u 温度系数： 不超过直流输出整定值的+0.2%

u 绝缘电阻：  ≥10MΩ  (室温环境下)

u 绝缘强度：  输入对地、输入对输出施加交流1500V/50Hz， 输出对地施加

                          交流500V/50Hz，1min无闪络，无击穿

u 电磁兼容：  符合信息产业部YD/T983-1998标准要求

48V24V通信电源

通信开关电源

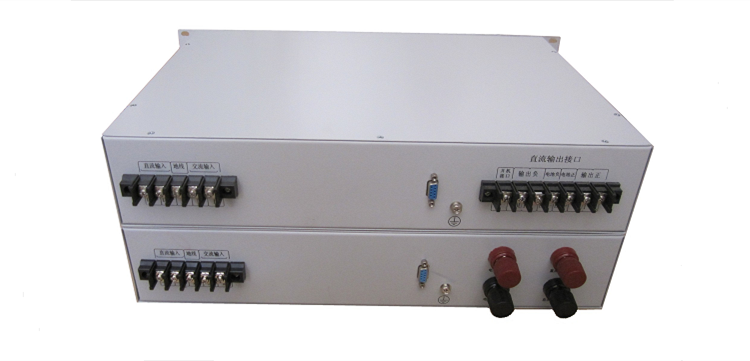

通信电源-后面板2
