FCS折叠式天棚帘

面料循环牵引系统，它由传动机构、面料支撑系统和控制系统三部组成。传动的卷绳器旋转从而使钢丝绳进行收放。传动部分的另一端为固定的滑轮，传动钢丝绳通过滑轮进行换向，使一根钢丝绳的两端能同时固定在卷绳器上，并且钢丝强始终保持绷紧状态。面料部分的上方固定并绷紧有二条或多条钢绳（天棚帘跨度大时改用导轨）。面料从顶端开始安装横向连接杆，间距等分（通常1m左右）。连接杆安装有滑轮，滑轮在固定钢丝上滚动。面料牵引杆与传动钢丝绳连接，在卷管（电机）带动下面料沿着固定钢丝绳展开、收拢。由于该机构张力较小，可选用普通卷帘面料。

产品说明：适应范围：倾斜/水平的玻璃天棚窗。
性         能：可以停在中间任意位置，控制方式有多种选择。
安装要求：每幅幅宽0.7m-3.5m，每幅长度≤10m较为适宜，单幅面积≤35m2。
电         机：管状电机，根据宽度和长度可以选用不同力矩的电机。
控         制：无线电遥控（单控或群控）/手控开关/智能控制。
形         状：线形/梯形。
说         明：此种天棚帘的张力较小，遮阳面料的选用范围较大；采用一拖二或一拖三方式时须加中座，当传动轴线成折线时须加万向节，折线**大角度为130度。

FCS1

FCS2

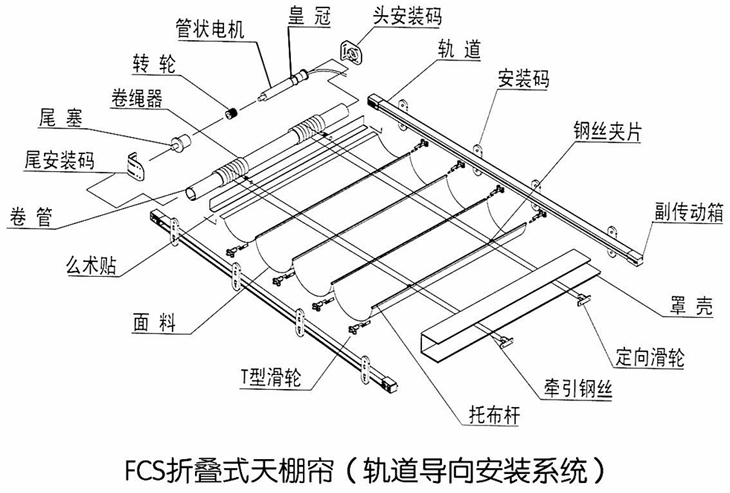

FCS结构2

FCS结构
