dc-dc电源模块 静电高压模块+8000V-8000V

西安力高电子科技有限公司成立于2009年，座落于西安市草阳村小区。西安力高是一家致力于石油仪器用高温模块的研发、生产和销售的企业。企业拥有一批经验丰富的研发工程师和一支经专业技术培训合格并具有丰富操作经验的技术工人，具有设计、生产各种高温电源的雄厚实力。迄今为止，在众多领域有客户在使用我们的产品。我们的产品以其高可靠性、高效和高稳定度、功能完善、技术含量高，服务优和供货及时得到了广泛的好评.



三、主要技术参数

1、输入电压：  +24V   （+12V任选）

2、输出电压：4000V    （+50V — +10000V任选）

3、输出电流：100uA-1mA

4、输出控制方式： 10K电位器外控   （电压控制   输出电压固定  任选）

5、输出接地方式：共地

6、电压调整率：≤0.05%  输入电压±10%变化时测

7、负载调整率：≤0.05%  负载电流5%—100%变化时测

8、输出电压纹波：≤60mV

9、温度系数：≤0.01—0.05%／℃  供用户选择

10、时漂：≤0.05%／H

11、工作温度：≤－20—55℃

12、工作相对湿度：20—90%RH

13、转化效率：75—85%

14、过流及短路保护：限流式

15、外形结构：  引线

16、外形尺寸：103×76×48mm

四、外形尺寸图

五、引脚定义

六、接线连接图

七、测试注意事项

输入电压正确无误的连接上后，输出高压端接上10-50%的负载就可以测试，高压不要打火短路，以免损坏。

九、产品实物展示图

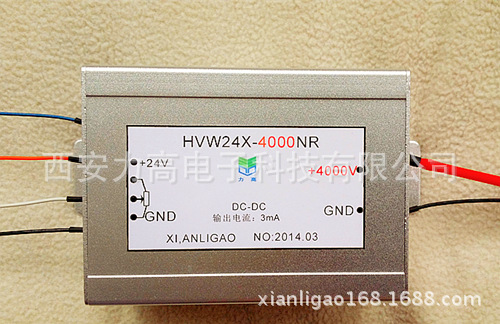

正面图

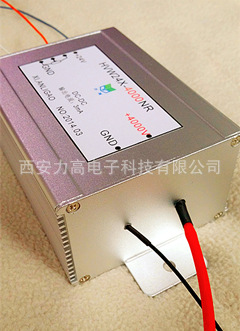

侧面图
