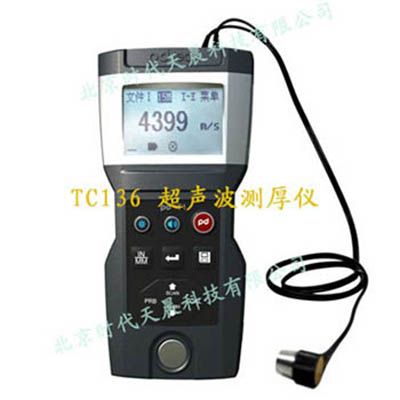

北京时代TC136高精度超声波测厚仪
发布时间 2019-03-07 16:37:52
产品描述
产品概述
北京时代TC136多功能超声波测厚仪的原理与光波测量原理相似，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。此仪器可对各种板材和各种加工零件作精确测量。可广泛应用于石油、化工、冶金、造船等各个领域。
产品特点
高精度测量，显示精度可达0.001mm。
智能语音播报，配合LED背光显示，可在各种光线环境下使用。
支持蓝牙数据传输，可进行蓝牙打印。
锂电池供电，USB充电。
|
指标 |
参数 |
|
|
技术指标 |
测量范围 |
0.7~400mm |
|
显示精度 |
0.001mm / 0.01 mm 可选 |
|
|
测量误差 |
±0.03mm |
|
|
测量误差 |
±0.3% |
|
|
测量周期 |
4次/秒 |
|
|
工作频率 |
2M、3M、5M、7.5M |
|
|
声速范围 |
1000 ~ 9999 m/s |
|
|
校准试块 |
4.0mm（钢） |
|
|
基本功能 |
数据存储 |
1000组（厚度、时间、声速） |
|
探头校准 |
零点校准、两点校准 |
|
|
声速校准 |
支持 |
|
|
测量模式 |
脉冲回波（P-E） |
|
|
语音播报 |
支持 |
|
|
调节增益 |
2档可调 |
|
|
报警功能 |
支持 |
|
|
扫描模式 |
支持 |
|
|
差值模式 |
支持 |
|
|
耦合指示 |
支持 |
|
|
电量指示 |
支持 |
|
|
实时时钟 |
支持 |
|
|
欠压指示 |
支持 |
|
|
自动关机 |
支持 |
|
|
探头规格 |
标配探头 |
5M-PT-12 |
|
可选探头 |
2M-ZT-12、3M-GT-12、5P-10、5M-PT-08、7.5M-PT-06 |
|
|
使用环境 |
使用温度 |
-10 ~ 50 °C |
|
存放温度 |
-30 ~ 60 °C |
|
|
显示 |
显示屏 |
FSTN LCD 点阵显示 |
|
背光 |
LED 背光 |
|
|
语言 |
中 / 英 |
|
|
菜单操作 |
支持 |
|
|
显示信息 |
厚度测量值、声速、时间、耦合状态、差值指示、报警指示、扫描指示、电量指示、存储指示、蓝牙指示等 |
|
|
通讯 |
电脑接口 |
USB接口 |
|
蓝牙 |
支持 |
|
|
软件配置 |
PC通讯软件 |
支持数据查询、数据备份等功能，可备份、修改配置信息 |
|
主机升级软件 |
支持主机程序升级 |
|
|
打印 |
打印机 |
蓝牙打印 |
|
打印纸卷直径 |
40mm |
|
|
打印纸宽 |
57±0.5mm |
|
|
电池 |
电池规格 |
3.7V可充电锂电池，1700mAh |
|
使用时间 |
100小时（关闭背光、蓝牙） |
|
|
充电电源 |
5V / 1A |
|
|
充电时间 |
4小时 |
|
|
外观包装 |
外形尺寸 |
160x78x35mm |
|
外壳材质 |
工程塑料 |
|
|
主机重量 |
160g |
|
|
标准配置 |
TC136多功能超声波测厚仪主机、5M-PT-12超声测厚探头、、普通耦合剂、充电器、通讯电缆、说明书、合格证、保修卡、装箱卡、仪器箱 |
|
附表1 各种材料的声速比
|
材料 |
声速（m/s） |
|
铝 |
6320 |
|
锌 |
4170 |
|
银 |
3600 |
|
金 |
3240 |
|
锡 |
3320 |
|
钢 |
5920 |
|
黄铜 |
4430 |
|
铜 |
4700 |
|
SUS |
5970 |
|
丙烯酸（类）树脂 |
2730 |
|
水（20°C） |
1480 |
|
甘油 |
1920 |
|
水玻璃 |
2350 |
TC136高精度超声波测厚仪
