产品描述

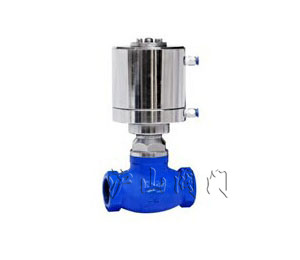

JDQ11Y内螺纹气动程控切断阀




  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!


产品说明   服务承诺   订货流程




  产品名称 内螺纹气动程控切断阀   产品型号 JDQ11Y
  驱动方式 液动   连接形式 螺纹
  压力范围 1.6MPa   公称通径 DN15-DN65
  常用材质 碳钢、不锈钢   技术咨询
沪山阀门制造(上海)有限公司是国内**〖JDQ11Y内螺纹气动程控切断阀〗制造商,也是国内大型【切断阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖JDQ11Y内螺纹气动程控切断阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供**优质的服务。

 一、内螺纹气动程控切断阀--概述
JDQ11Y内螺纹气动程控切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门。
二、内螺纹气动程控切断阀--性能规范
规格(DN)
15-200
MPa
公称压力
1.6
密封试验压力
1.1(倍)
阀体强度试验压力
1.5(倍)
工作温度(℃)
-40∽100 / -40∽425
适用介质
水、蒸汽、油品、气体
结构长度
GB12221-89/ GB12233
法兰标准
JB/T79-94
三、内螺纹气动程控切断阀--作用原理及结构说明
当控制器按事先编好的程序对某个气源换向阀输出一个信号,该换向阀动作,使带压仪表气源通过换向阀的切换进入气动执行机构的气缸上腔或下腔,推动活塞运动使阀们开启或关闭。阀门的操作连接方式(如图所示)。

四、内螺纹气动程控切断阀--主要外型与连接尺寸(参照构图)

DN
15
20
25
32
40
50
65
L
90
100
120
140
170
200
260
G
1/2
3/4
1
11/4
11/2
2
21/2
五、内螺纹气动程控切断阀--主要零件材料:
1.阀体
WCB
2.阀瓣
WCB
3.阀杆
305
4.上盖
WCB
5.填料
F4
6.气缸
WCB/QT450
 六、保管、安装及使用的注意事项:
1、阀门通路两端必须加防护盖,存放在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;
2、阀门在安装前不要拿掉防尘盖,使阀内无污物存在;
3、阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内;
