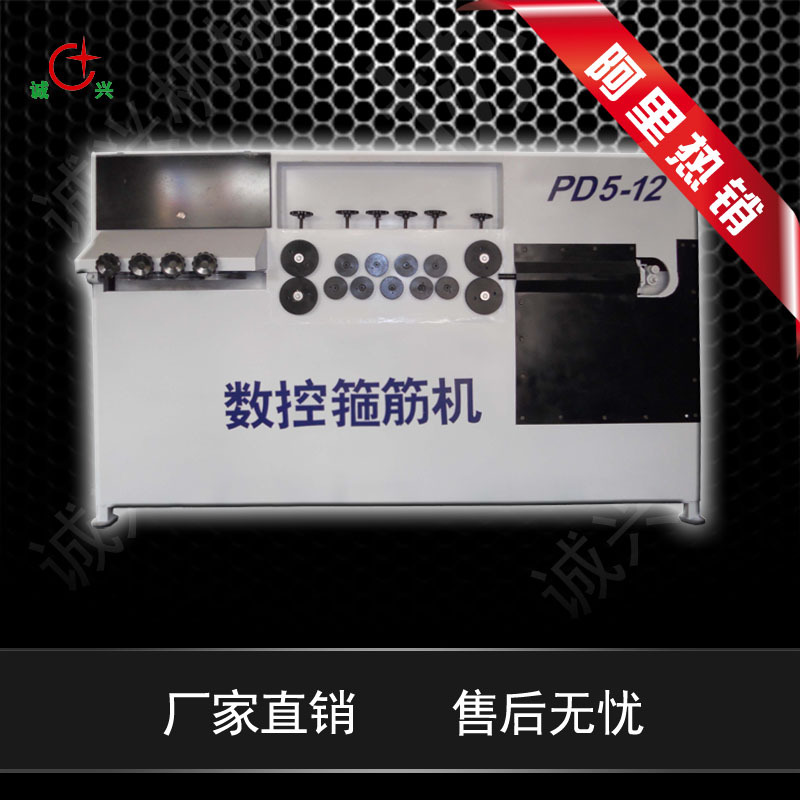

数控钢筋弯箍机 PD5-12A 河北鹏德机械

发布时间 2015-01-02 10:21:47

产品描述

使用范围 加工箍筋、钢筋套子
整车重量 1100 T
外形尺寸 3160x1100x1650
发动机功率 13.5 kw
类型 数控钢筋弯箍机


数控弯箍机技术参数
型号 PD5-12 PD5-12A PD5-12C PD5-12D PD5-12S
单线加工能力 Ⅰ级圆钢:
Ф4-Ф10
Ⅰ级圆钢:
Ф4-Ф12
Ⅰ级圆钢:
Ф4-Ф12
Ⅰ级圆钢:
Ф4-Ф12
Ⅰ级圆钢:
Ф4-Ф12
Ⅲ级螺纹钢:
Ф4-Ф6
Ⅲ级螺纹钢:
Ф4-Ф8
Ⅲ级螺纹钢:
Ф4-Ф10
Ⅲ级螺纹钢:
Ф4-Ф12
Ⅲ级螺纹钢:
Ф4-Ф12
双线加工能力 Ⅰ级圆钢:
Ф4
Ⅰ级圆钢:
Ф4-Ф6
Ⅰ级圆钢:
Ф4-Ф8
Ⅰ级圆钢:
Ф4-Ф10
Ⅰ级圆钢:
Ф4-Ф12
Ⅲ级螺纹钢:
Ф4
Ⅲ级螺纹钢:
Ф6
Ⅲ级螺纹钢:
Ф4-Ф8
Ⅲ级螺纹钢:
Ф4-Ф8
Ⅲ级螺纹钢:
Ф4-Ф10
生产效率*(个/小时) 1800 1800 1800 1800 1400
气动伸缩(如有需要可定制)
自动压紧(如有需要可定制)
**大弯曲角度(正、反)  180°  180°  180°  180°  180°
**大进料速度(mm/s) 3000 3000 3000 3000 3000
**大弯曲速度(°/s) 1000 1000 1000 1000 1000
长度精度(mm) ±1 ±1 ±1 ±1.5 ±1.5
角度精度(°) ±1 ±1 ±1 ±1 ±1.5
弯曲中心轴距地面高度(mm) 1120 1120 1120 1180 1380
装机总容量(kw) 13.5 14.5 16.5 18.5 25.5
主机外形尺寸(mm) 3160x1100x1650 3160x1100x1650 3660x1100x1750 3700x1100x1750 4100x1100x2100
主机重量(kg) 1100 1200 1400 1600 2000
注:生产效率数据为箍件20*20cm,双线弯曲工作环境下的弯曲平均值,仅供参考。(可以根据用户需要订制) 技术参数如有改动,恕不另行通知。


undefined

全自动数控钢筋弯箍机系统:



       由水平和垂直的可自动调节的两套矫直轮组成,结合4个牵引轮,由进口伺服电机驱动,确保钢筋的矫直达到**好的精度。

       弯曲机构:由进口电机驱动,弯曲臂可高速旋转,确保钢筋弯曲精度。

       控制系统:该机采用国外成熟控制系统,可靠性高。控制系统具有故障识别及报警功能。

      可设计多达14个弯角以内的任何形状的箍筋和轮廓型图形,可储存多种形状,以便多品种大批量生产。

       能够连续生产任何形状的产品,而不需要机械上的调整;在修正弯曲角度时也不需要中断加工。



传统工艺比较:



箍筋的传统加工工艺一般是利用单机将盘圆钢筋经过调制、切断、弯箍等工序而分布实现。

其工艺较为落后,不能满足现代施工进度的需要,且大量浪费钢材、占用较大的空间、用工多、生产率低、箍筋尺寸精度和形状精度差。

数控弯箍机采用先进计算机数字技术,自动快速完成钢筋调直、定尺、弯箍、切断。该机效率极高,可替代5-10名钢筋工人,在钢筋加工领域独树一帜。



undefined

钢筋弯箍机-al



undefined

undefined
undefined

undefined




主要用途





双线数控钢筋调直弯箍机,是我厂数名高级工程师,技术人员,联合专业数控制造厂家,历经数年研发成功的经济适用的,傻瓜型全自动机型。



本机自动化程度高,功率小,速度快,精度高,便捷的操作为你带来了极大的方便。







产品结构与性能





本要主要由数控部分,牵引调直部分,弯曲部分,切断部分。



1、 数控采用美国芯片,运行稳定,接线采用航空插座方式,更换方便。



2、 调直、弯曲、切断、全部采用机械方式,维修方便。





undefined

      任县诚兴矿山机械厂成立于1999年,15年专注于建筑机械的研发和制造。厂址位于中国**机械产品制造之乡-河北省邢台市任县邢湾镇,本厂地理位置优越,交通十分便利,加工设备齐全,技术工艺先进,可为用户订做各种机械产品.

本厂专业生产工程建筑机械,含几大系列:
混凝土机械系列:建筑灰/砂浆泵、细石混凝土泵等;
钢筋和预应力机械系列:弯箍机,钢管调直机等;
装修机械系列:腻子喷涂机,抹墙机等;
桩工机械:电动洛阳铲,地基打桩机等;
以及其他工程建筑机械。

诚兴经营原则:创造优质的产品,提供优质的服务,让用户买的满意、用的放心。
                                 -----------“一握诚兴手,永远为朋友”我们相信彼此诚挚..
