耀希达凯AL-5安全阀
发布时间 2016-08-03 22:51:56
产品描述
YOSHITAKE 安全阀 AL-5
扬程式，杠杆式，开放式
* 符合 JIS 标准
* 采用限制结构，防止意外的压力调节
适用流体:蒸汽
适用压力:0.05-1.0MPa / 0.05-1.5MPa
**高温度:220℃
本体材质:铸铁
连接方式:JIS 10KFF / JIS 16KFF
口径:65A-150A
L-5安全阀为法兰蒸汽可调整溢流压力的安全阀，带手柄可手动泄压。
适用流体：蒸汽
适用压力：0.05~1.0MPa 0.05-1.5Mpa
**高温度：220℃
阀体材质：球墨铸铁
弹簧箱材质：球墨铸铁
阀体、阀座材质：青铜、不锈钢
连接方式：JIS 法兰
口径：DN20-50

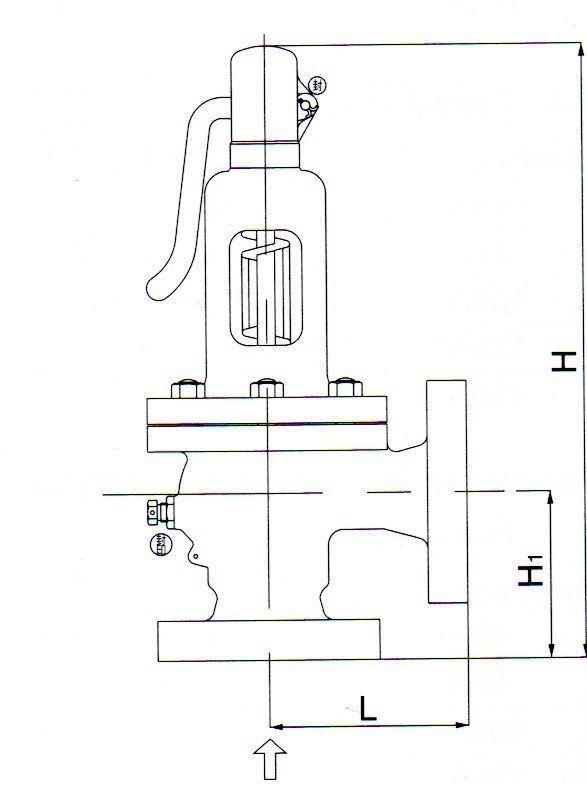

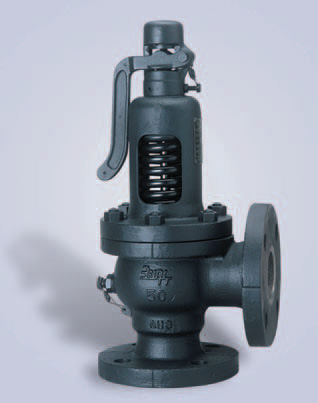

AL-5安全阀图片及尺寸图
| AL-5安全阀尺寸及重量表 | |||||
| 通径 | 尺寸（mm） | 流通面积（mm2） | |||
| L | H1 | H | 阀座直径 | ||
| DN20 | 90 | 75 | 276 | 21 | 34.6 |
| DN25 | 95 | 90 | 295 | 25 | 49.1 |
| DN32 | 100 | 95 | 331 | 35 | 96.2 |
| DN40 | 110 | 105 | 347 | 40 | 125.6 |
| DN50 | 115 | 110 | 388 | 50 | 196.4 |
| 特点 | 扬程式 / 法兰盘型 / 球墨铸铁 / 杠杆式 | |
| 类别 | 泄压阀 | |
| 类型 | 扬程式 | |
| 仕様 | 适用流体 | 蒸汽 |
| 压力范围 | 0.05 - 1.5MPa | |
| 连接方式 | JIS 10K FF 法兰盘型 , JIS 16K FF 法兰盘型 (*) | |
| **高温度 | 220°(C) | |
| 材料 | 阀箱 | 球墨铸铁 |
| 弹簧盒 | 球墨铸铁 | |
| 阀门 | 不锈钢 | |
| 阀座 | 不锈钢 | |
| Size | L (mm) | H1 (mm) | Weight (kg) |
| 20A(3/4) | 90 | 75 | |
| 25A(1) | 95 | 90 | 7 |
| 32A(1 1/4) | 100 | 95 | 9.5 |
| 40A(1 1/2) | 110 | 105 | 11 |
| 50A(2) | 115 | 110 | 15 |
