耀希达凯GD-45减压阀

耀希达凯GD-45减压阀

参数介绍
适用流体：蒸汽
入口压力范围：2.0mpa
出口压力范围：A :0.02~0.1MPA
                           B :0.05~0.4MPA
                          C :0.35~1.0MPA
**高温度：220℃
连接方式：JIS RC 螺纹
阀体材质：球墨铸铁
阀座材质：不锈钢
波纹管：磷青铜
公称直径：DN15~DN25

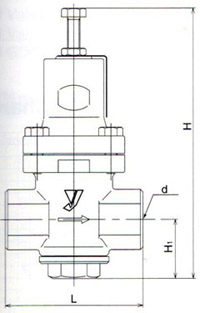

GD-45减压阀图片及尺寸图



GD-45减压阀尺寸(mm)及重量表
口径	d	L	H	H1	重量(kg)
DN15	RC1/2	111	47	216(213)	3.2
DN20	RC3/4	111	47	216(213)	3.2
DN25	RC1	111	47	216(213)	3.2

减压阀GD-45

* 一次压力：**高 2.0MPa
* 直动式
* 小型，轻巧
* 具有超群的性能和耐久性
* 容易安装和操作
* 内置过滤网防御垃圾问题

适用流体：蒸汽
一次侧压力
**大2.0MPa(20kgf/cm2G)
二次侧压力(A)0.02~0.1MPa(0.2~1.0kgf/cm2G) (B)0.05~0.4MPa(0.5~4.0kgf/cm2G)(C)0.35~1.0MPa(3.5~10kgf/cm2G)

**高温度：220℃

连接方式：JIS RC (PT) 螺丝

材质：
本体: 球墨铸铁
阀体·阀座: 不锈钢
波纹管：磷青铜

规格：15A~25A



特点		直动式 / 球墨铸铁 / 螺丝型
类型		直动式
仕様	适用流体	蒸汽
	一次压力	Max. 2.0MPa
	二次压力	0.02 - 1.0MPa(*)
	连接方式	JIS Rc 螺丝型
	**低差压	0.05MPa
	**高温度	220 degree(C)
材料	阀体	球墨铸铁
	阀门和阀座	不锈钢
	波纹管	磷青铜





Size	L (mm)	H (mm)	Weight (kg)
15A(1/2)	111	216	3.2
20A(3/4)	111	216	3.2
25A(1)	111	216	3.2
