SL型玻璃钢管道泵,立式玻璃钢泵
发布时间 2019-09-15 13:59:56
产品描述
| 用途 | 增压泵 |
|---|---|
| 产品类型 | 排污泵 |
■ SL型玻璃钢化工管道泵产品概述：
SL型玻璃钢化工管道泵，其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成，具有良好的耐腐蚀，耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理，消耗功率少。SL管道泵电机配Y系列普通电机或YB型防爆电机，进出口按GB2555-2556标准。
■ SL型玻璃钢化工管道泵技术参数：
流量：3.2～12.5m3/h；
扬程：12.5～32m；
转速：2900r/min；
功率：0.75～4KW；
口径：25 ~ 50mm，
适用温度：<100℃。
■ SL型玻璃钢化工管道泵型号意义：
■ SL型玻璃钢化工管道泵用途：
SL型玻璃钢化工管道泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业，输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸（盐酸、稀硫酸、甲酸、醋酸、丁酸）等腐蚀介质必不可少的理想设备。

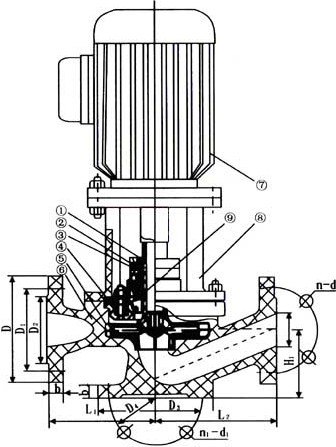

■ SL型玻璃钢化工管道泵结构图：
|
1 |
轴 |
|
|
2 |
轴套 |
|
|
3 |
机械密封 |
|
|
4 |
泵盖 |
|
|
5 |
叶轮 |
|
|
6 |
泵体 |
|
|
7 |
电机 |
|
|
8 |
联结架 |
|
|
9 |
密封压盖 |
.bmp)
.bmp)
■ SL型玻璃钢化工管道泵选材依据：
普通钢铁、不锈钢、铝和铅等裳用工程材料在盐酸中腐蚀严重，都不适用。大多塑料对盐酸都有优良的耐蚀性。一类塑料能耐一切浓度和沸点下的盐酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
酚醛树脂(玻璃钢)制品对非氧化性酸(盐酸、稀硫酸、磷酸等)、盐类溶液、水都有良好的耐蚀性，不耐碱和氧化性酸（硝酸、铬酸等）的腐蚀。
■ SL型玻璃钢化工管道泵性能参数：
|
型 号 |
流量 Q m3／h |
扬程 H m |
转速 n r/min |
效率 η ％ |
汽蚀余量 (NPSH)r m |
电机功率 N kW |
|
SL25-12.5 |
3.2 |
12.5 |
2900 |
37 |
3 |
0.55 |
|
SL40-20 |
6.3 |
20 |
2900 |
45 |
3 |
1.1 |
|
SL50-20 |
12.5 |
20 |
2900 |
57 |
3 |
2.2 |
|
SL50-32 |
12.5 |
32 |
2900 |
47 |
3 |
3.0/4.0 |
■ SL型玻璃钢化工管道泵使用说明：
1、本泵在安装前根据选定泵型，按外形及安装尺寸做好地脚基础，安装时根据管路位置的要求，尽量使安装的位置便利管理和维修。
2、安装的位置泵体如果高于液面，必须附装灌液装置。
3、泵起动前先将液体灌满泵体后开车，严禁无介质运转和倒转，否则泵体内因缺泛液体冷却而损坏机械密封。
4、停车时应关闭液管阀门，避免液体倒流。
5、定时检查，电机电流值，不得超过电机额定电流。
6、注意平时保养，经常检查泵运行是否平稳。有无异常震动，注意更换弹性块。视油标补充轴承的润滑油，定期更换机架中的润滑油(一般三个月必须换1次)。
