LQ3G型三螺杆泵,保温沥青泵

发布时间 2019-09-15 14:04:12

产品描述

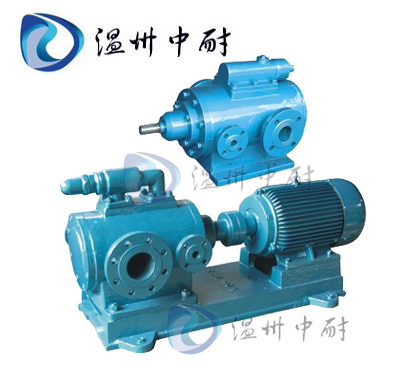

■ LQ3G型三螺杆泵产品概述：

alt

LQ3G型三螺杆泵是转子式容积泵，它是利用螺杆啮合原理，依靠旋转的螺杆在泵套内相互啮合，把被输送的介质封闭在啮合腔内，沿螺杆轴向连续匀速地推至排出口，为系统提供稳定的压力。
LQ3G型三螺杆泵适用于各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0-760mm2/s(1.2-100oE),高粘度介质可通过加温降粘后输送。其温度不超过350℃。流量范围0.2-600m3/h,**高工作压力可达6.3MPa。

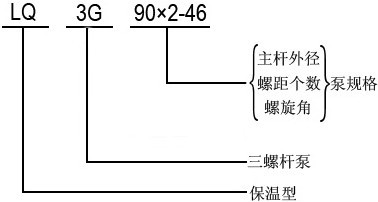

■ LQ3G型三螺杆泵型号意义：

alt

■ LQ3G型三螺杆泵产品特点：

1、结构简单：泵本身仅三根螺杆组成，但有多种结构形成，一般小流量，0.2-6.5m3/h泵的泵体和衬套合为一个卧式安装，轴封为机械密封。中等流量以上的泵衬套为一单独的零件固定于泵体内。大流量泵多制成双吸结构。轴根据输送的介质不同有端面机械密封和填料密封两种。船用泵的原动机为交流船用电机。
   2、寿命长：三螺杆泵的主要螺杆是由电动机驱动。主、从螺杆之间，螺杆与衬套之间皆有一层油膜保护，因泵的机械摩擦极小，寿命堪称半**性。
   3、所输的液体在泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部分惯性小，则起动力矩和振动很小。
   4、具有高吸入能力。
   5、为保证泵、电机及管路系统安全，中等流量以上的螺杆泵均带有安全阀，当压力超过安全阀设定压力时，高压油将回流至泵的进口。图1图2带安全阀和不带安全阀的两种结构原理图。

■ LQ3G型三螺杆泵结构图：

alt

■ LQ3G型三螺杆泵主要用途：

LQ3G型三螺杆泵广泛应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业。
LQ3G型三螺杆泵适用于输送燃料油、润滑油、液压油、原油、沥青及其它类似油的润滑油和润滑性液体。
LQ3G型三螺杆泵在工业领域中作润滑泵，在液压系统中作液压泵，在燃油系统中作输送及增压泵，在输油系统中作输送及加油泵。

■ LQ3G型三螺杆泵按用途分共5个系列：

系列代号	主要用途	性能范围
系列代号	主要用途	流量(m³/b)	压力(MPa)
LQ3G	输送3-20^oE润滑油、温度≤80^oC，单吸	0.6-49.8	2.5
LQ3GR	输送3-50^oE重质燃油、温度≤120^oC，单吸	0.6-49.8	2.5
LQ3Gr	输送1.2-5^oE轻质燃油、温度≤120^oC，单吸	0.6-49.8	1.6
LQ3GW	输送高粘度加热燃油、温度≤150^oC，单吸	0.6-18.9	1.6
LQ3GN	输送100^oE高粘度油料、温度≤80^oC，单吸	0.6-49.8	2.5

■ LQ3G型三螺杆泵性能参数：

泵型号	压力 MPa	流量		转速 r/min	必须汽蚀余量 m	效率 %	电动机
泵型号	压力 MPa	m³/h	L/min	转速 r/min	必须汽蚀余量 m	效率 %	功率KW	型号
25×4-46	1.0 2.5	0.8 0.6	13 10	1450	4	62 60.6	0.75 1.5	Y802-4 Y90L-4
25×4-46	1.0 2.5	2.0 1.6	33 26	2900	4.5	59.4 69	1.5 3	Y90S-2 Y100L-2
30×4-46	1.0 2.5	1.6 1.2	26 30	1450	4.5	63.5 61	1.1 2.2	Y90S-2 Y100L₁-2
30×4-46	1.0 2.5	3.6 3.2	60 53	2900	5	60 69	2.2 4	Y90L-2 Y112M-2
36×4-46	1.0 2.5	2.8 2.4	46 40	1450	4.5	66 66.5	2.2 4	Y100L₁-4 Y112M-4
36×4-46	1.0 2.5	6.5 6	108 100	2900	5	60.5 72	4 7.5	Y112M-2 Y132S₂-2
42×4-46	1.0 2.5	4.8 4.2	80 70	1450	5	62 73	4 4.5	Y112M-4 Y132S₁-4
42×4-46	1.0 2.5	10.5 10	175 166	2900	5.5	61 72	5.5 15	Y132S₁-2 Y160M₂-2
45×4-46	1.0 2.5	6.3 5.9	106 99	1450	5	70 74	3 7.5	Y100L₂-4 Y132M-4
45×4-46	1.0 2.5	13.5 13	225 217	2900	5.5	60 75	7.5 15	Y132S₂-2 Y160M₂-2
60×4-46	1.0 2.5	15.5 14.5	255 245	1450	5	71.3 74	11 15	Y160M-4 Y160L-4
60×4-46	1.0 2.5	32 31.5	533 525	2900	5..5	63 77	18.5 37	Y160L-2 Y200L₂-2
70×2-46	0.6 1.0 1.6	24 23.5 22.5	400 390 370	1450	5	71 75 76	7.5 11 15	Y132M-4 Y160M-4 Y160L-4
70×4-46	1.0 2.5	24.5 13.5	108 392	1450	5	72.5 19	18.5 30	Y180M-4 Y200L-4
80×2-46	0.6 1.0 1.6	36.5 35 34.5	608 594 375	1450	5	72 75.5 76.5	11 18.5 22	Y160M-4 Y180M-4 Y180L-4
80×4-46	1.0 2.5	37 35	617 590	1450	5.5	72 78.1	30 45	Y200L-4 Y225M-4
100×2-46	0.6 1.0 1.6	72.5 71 69.5	1208 1183 1158	1450	5	73 77 79	22 37 45	Y180L-4 Y225S-4 Y225M-4
100×4-46	1.0 2.5	72.5 70	1208 1165	1450	5.5	73 78.5	55 75	Y250M-4 Y280S-4
S100×3-27	0.6 1.6 2.5	72 70 69	1196 1160 1145	1450	6	62 72 74	22 55 75	Y180L-4 Y250M-4 Y280S04
S120×3-27	0.8 1.5 2.5	123 120 115	2055 2010 1920	1450	6	74.5 76 78.5	55 90 132	Y250M-4 Y280M-4 Y315M-4
