SKA型水环式真空泵

■ SKA型水环式真空泵产品概述：

SKA型水环式真空泵适于抽除气体和水蒸汽。吸气压力可以达到33mbar绝压（97%真空度）当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达10mbar，喷射器可直接装在真空泵上。作为压缩机用时，其压力**大至0.26mbar（绝压）。
SKA型水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

■ SKA型水环式真空泵结构及特点：

 ● 机泵同轴式直联设计，节省空间，易于安装；
 ● 采用机械密封作为标准配置，消除了泄露，维护简便；
 ● 运行平稳，噪音可低至62分贝；
 ● 统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则更适用于更为苛刻的应用；
 ● 独特的柔性排气口设计，不会产生过压缩，确保-TSKA在其性能范围内效率**佳。

■ SKA型水环式真空泵结构图及工作原理：

SKA型水环式真空泵如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，SKA型水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，SKA型水环式真空泵就连续不断地抽吸或压送气体。
SKA型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当SKA型水环式真空泵排出的气体不再利用时，在SKA型水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

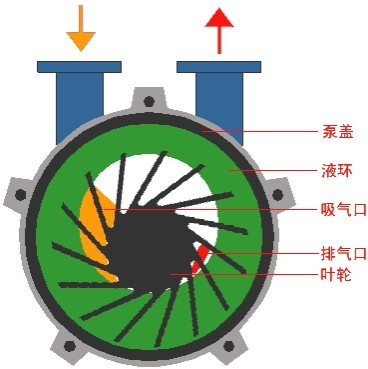

图一 水环真空泵及压缩机工作原理图

当SKA型水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入SKA型水环式真空泵内。压缩气体时，工作水极易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达能技术指标，满工艺要求。

■ SKA型水环式真空泵主要应用领域：

■ SKA型水环式真空泵性能参数：

注：1、表中所列数据在下列技术条件下测出：
     ① 大气压力101325Pa（1013mbar）
     ② 进水温度15℃
     ③ 吸入空气温度20℃
     ④ 空气相对湿度70%
    2、性能允许偏差±10%

■ SKA型水环式真空泵启动与停车：

1、水环真空泵启动
水环真空泵长期停车的泵在开动以前，必须用手转动数圈，以证实水环真空泵内没有卡住或其它损坏现象。
水环真空泵启动按以下顺序进行（参见图5）
（1）打开排气管阀门。
（2）启动电动机（应注意电机的正反转）
（3）迅速打开图5供水管2。逐渐增加供水量，至供水量符合规定要求为止，（应注意不要干运行真空泵）。
2、水环真空泵停车
水环真空泵停车按以下顺序：
（1）（如进气管有阀门）关闭进气管上的阀门。
（2）关闭供水管2，并迅速关停真空泵。
（3）停车后应将泵腔内的水放掉，以免再次启动时，会造成叶片与泵轴断裂。

■ SKA型水环式真空泵维护：

1、SKA型型水环式真空泵为避免磨损叶轮、泵体或卡住叶轮，随气体和工作液进入泵腔的灰尘颗粒，可通过SKA型水环式真空泵泵底部的冲洗口冲洗掉。
2、如果用硬水作工作液，须经软化，或在一定周期内用溶液清洗泵。
3、SKA型水环式真空泵电动机常工作的轴承比周围温度高15℃～20℃，**高不允许超过55℃～60℃，正常工作的轴承每年应装油1-2次，每年至少清洗轴承一次，并将润滑油全部更换。
4、SKA型水环式真空泵采用的机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏，或是密封圈已老化，如出现上述情况，均需更换新零件。
