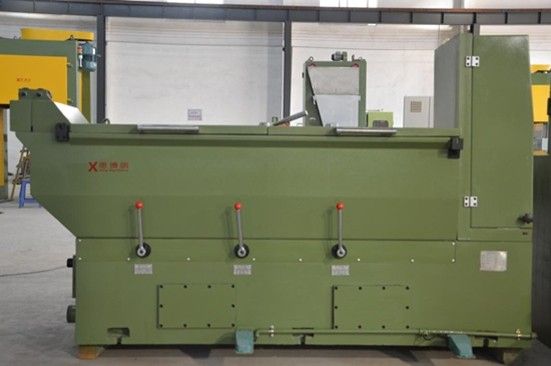

佛山思博明高速拉丝机，拔丝机，伸线机
发布时间 2014-03-29 09:01:43
产品描述
| 名称Description | Z17 中拉机 | Z17B 中拉机 | ||
| 铜材 | Material | 低氧或无氧铜(Cu) | 铝线或铜包铝（AL or CCA) | 镀银线（coating silver) |
| 进线直径(mm) | Inlet dia(mm) | 2.6~3.5 | 2.6~4.2 | 2.6~3.5 |
| 出线直径(mm) | Outlet dia(mm) | 0.40~2.0 | 0.70~2.5 | 0.70~2.0 |
| 机械速度（m/min) | Mechanical speed(m/min) | Max2000 | Max2000 | Max2000 |
| 塔轮直径(mm) | Cone pulley dia(mm) | Max250 | Max250 | Max250 |
| 定速轮直径(mm) | Capstan dia(mm) | 250 | 250 | 250 |
| 眼模数 | Number of die | 17 | 17 | 17 |
| 模具外径(mm) | Die out dia(mm) | 25&32 | 25&32 | 25&32 |
| 机械延伸率(%) | Mechanical elongation | 定径last18.6；其它other25 | 定径last13.3；其它other18.18 | 定径last13.3；其它other18.18 |
| 传动方式 | Transmission method | 齿轮gear | 齿轮gear | 齿轮gear |
| 主电机功率(KW) | Main motor power(KW) | AC55 | AC55 | AC55 |
| 收线电机功率(KW) | Take up motor power(kw) | 11 | 11 | 11 |
| 外型尺寸（mm) | Overall size(mm) | 2400(L)x1070(W)x1400(H) | 2400(L)x1070(W)x1400(H) | 2400(L)x1070(W)x1400(H) |
| 拉丝冷却方式 | Cooling method | 全浸式（full Dip) | 全浸式（full Dip) | 全浸式（full Dip) |
| 重量（kg) | Net weight(kg) | 3000 | 3000 | 3000 |
| 名称Description | XT22小拉机fine drawing machine | XT24小拉机fine drawing machine | |
| 进线直径(mm)铜线 | Inlet dia(mm)(copper) | 0.70~1.2 | 0.40~1.2 |
| 出线直径(mm)铜线 | Outlet dia(mm)(copper) | 0.10~0.32 | 0.10~0.32 |
| 机械速度（m/min) | Mechanical speed(m/min) | Max2400 | Max2400 |
| 塔轮直径(mm) | Cone pulley dia(mm) | Max190 | Max190 |
| 定速轮直径(mm) | Capstan dia(mm) | 150 | 150 |
| 眼模数 | Number of die | 22 | 24 |
| 机械延伸率(%) | Mechanical elongation(%) | 定径last15；其它other17.6 | 定径last8；其它other13 |
| 传动方式 | Transmission method | 皮带belt | 皮带belt |
| 主电机功率(KW) | Main motor power(KW) | AC11 | AC11 |
| 收线电机功率(KW) | Take up motor power(kw) | AC3 | AC3 |
| 排线电机功率(W) | Traverse motor power(w) | 60 | 60 |
| 排线方式 | Traverse method | 线杆，离合器换向Screw,cluch change way | |
| 蒸汽发生器功率(KW) | Steam generator power(kw) | 6 | 6 |
| 直流退火电流（A） | DC annealer current(A) | 0-240 | 0-240 |
| 直流退火电压（V） | DC annealer voltage(A) | 0-50 | 0-50 |
| 收线轴套方式 | Take up shaft type | 膨胀套式Extension type | 膨胀套式Extension type |
| 拉丝冷却方式 | Cooling method | 喷淋式Spray | 喷淋式Spray |
| 刹车方式 | Brake | 电磁Electro-Magnetic | 电磁Electro-Magnetic |
| 标准线盘尺寸（mm) | Standard spool | PND300 | PND300 |
| 标准线盘容量（kg） | Standard spool capacity(kg) | Max50 | Max50 |
| 电源电压（V） | Power voltage(V) | 3-phase 415V（±10%） | 3 phases 415V（±5%） |
| 电源频率（Hz) | Power frequency(Hz) | 50（±2%） | 50（±2%） |
| 变压器容量(KVA) | Transformer capacity(KVA) | 20 | 20 |
| 外型尺寸（mm) | Overall size(mm) | 2750(L)x1700(W)x1900(H) | 2750(L)x1700(W)x1900(H) |
| 重量（kg) | Net weight(kg) | 3500 | 3500 |
