上海宁波溧阳扬州杭州钢筋衍架楼承板TD3-70 90 120





产品信息



钢筋桁架楼承板



钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板。在施工阶段，钢筋桁架楼承板可承受施工荷载，直接铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。
钢筋桁架楼承板具有经济、便捷、安全、可靠的特点。目前被广泛用于多层厂房，多层、高层、超高层钢结构楼宇、各种不规则楼面、混凝土结构、高速铁路等结构和建筑领域。
注：又称“维杰板”英文（SUPERDECK）




特点：

1、**无二的双折边设计
●有效增强板边强度，运输和施工边缘不易弯曲变形；
●保证产品边缘平直，底模扣接更容易；
●提高底模搭接密实度，有效防止漏浆；
●提高施工质量，保障客户利益双折边设计。

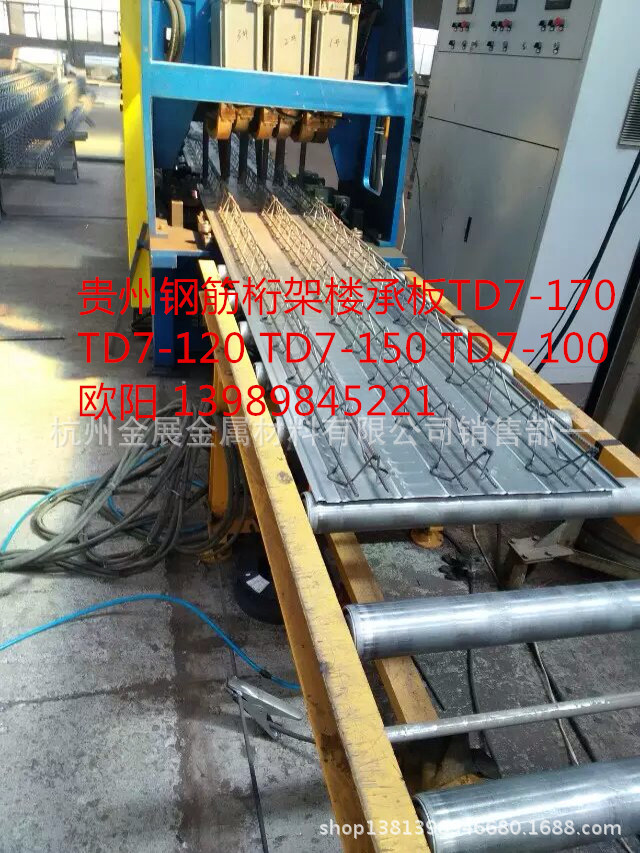

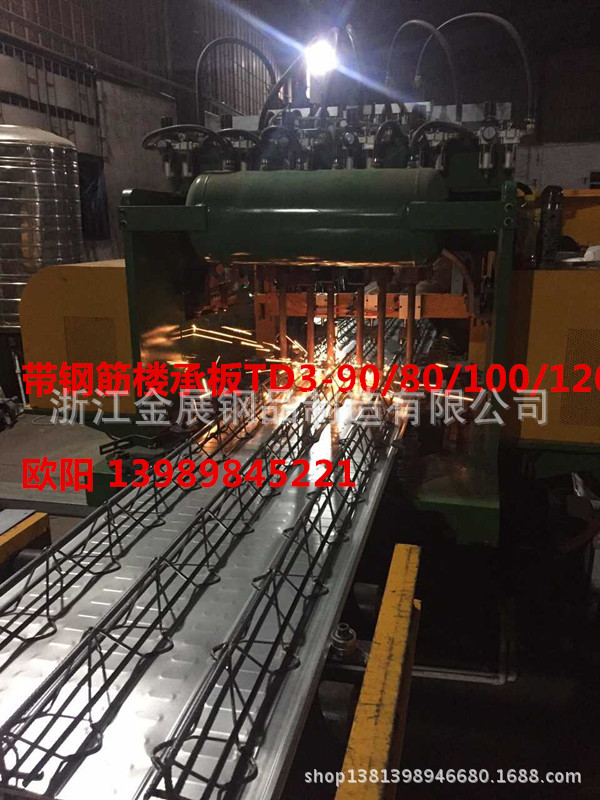

2、改进的模板点焊技术
改进了原有的模板点焊设备，使模板点焊设备多个焊头的焊接电流更加均衡、稳定，制作出的楼承板没有虚焊或焊穿的现象。



优点：

1、经济----
●桁架受力模式合理，选材经济，综合造价优势明显。
●可设计为双向板，可调整桁架高度与钢筋直径，拟适用于跨度较大的楼板。

2、便捷----
●现场钢筋绑扎工作量减少60%～70%，更进一步缩短工期。
●桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑。

3.安全----
●力学性能与传统现浇楼板基本等同，抗裂性能好。
●耐火性能与传统现浇楼板相当，优于压型钢板组合楼板。
●底模不参与使用阶段受力，不需考虑防火、防腐问题。

4、可靠----
●钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠保证。
●楼板的双向刚度相近，有利于建筑物抗震栓钉焊接质量更容易保证。

产品构成：
钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。







材料参数：
●上、下弦钢筋：采用三级热轧盘螺钢筋HRB400级、或冷轧带肋钢筋CRB550级；
●腹杆钢筋：采用冷轧光圆钢筋；
●底模钢板：根据用途不同，可采用镀锌钢板或冷轧钢板，常用厚度为0.4～0.5mm，双面镀锌量120g/m2。









 工程案例

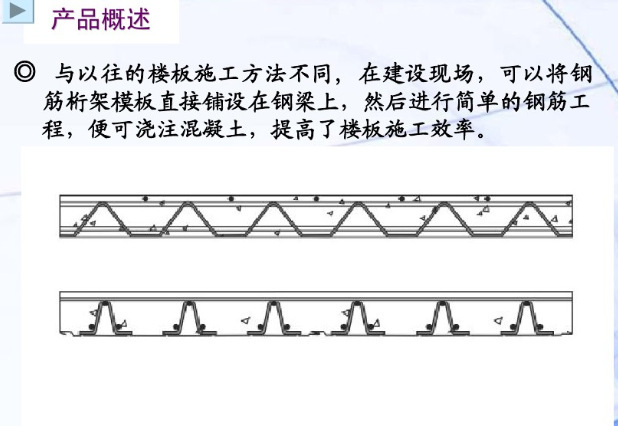

 产品概述版型尺寸图

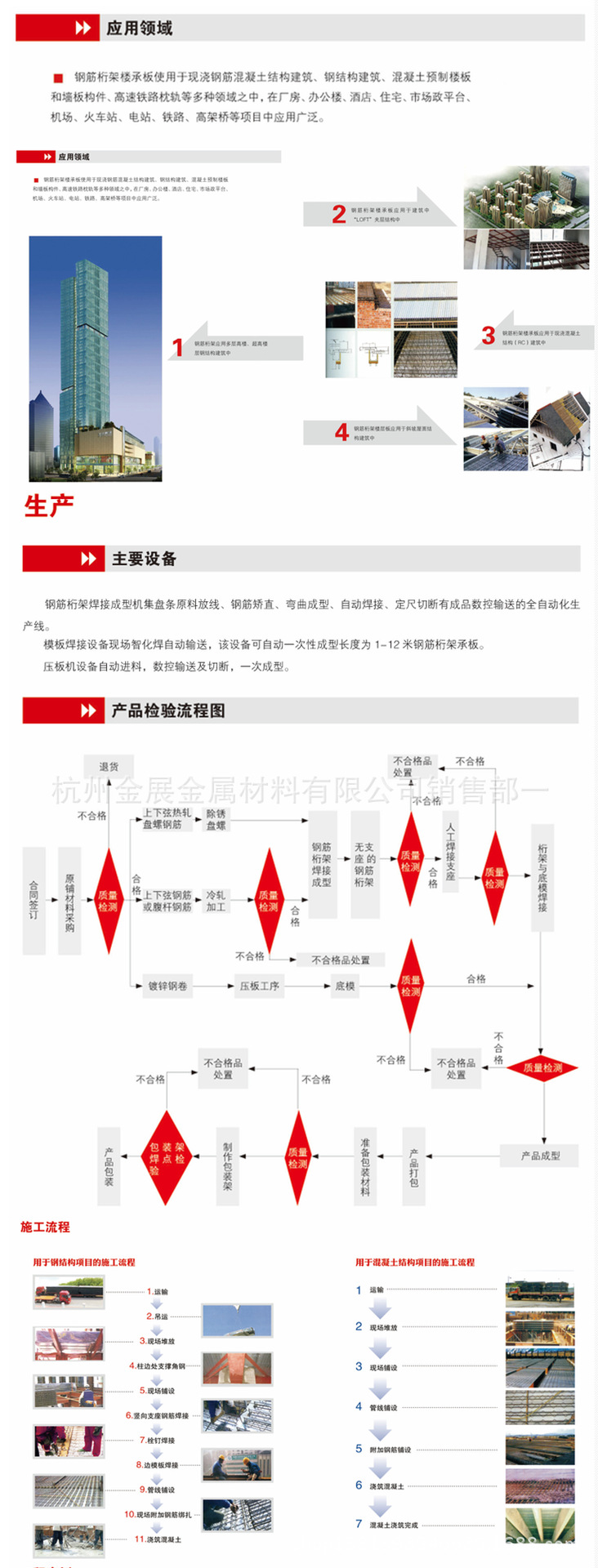

生产流程图

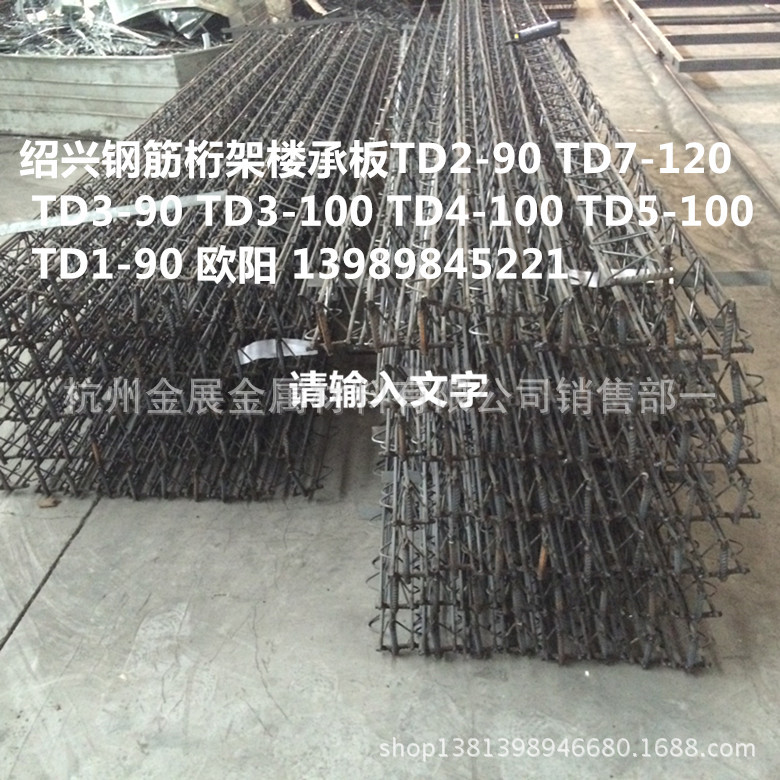

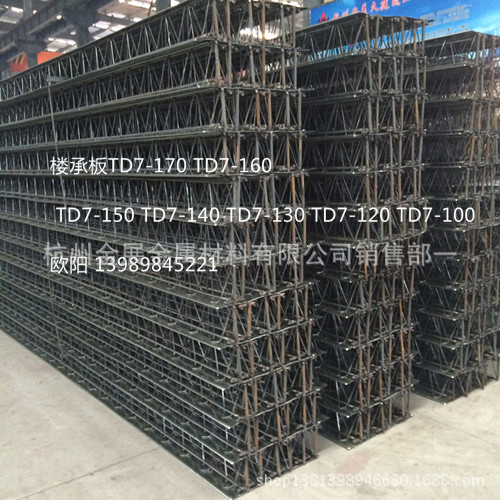

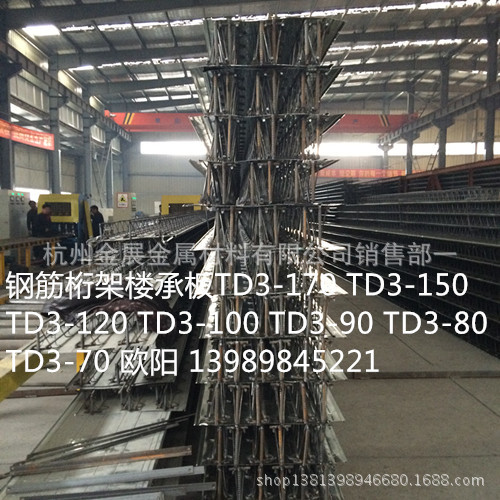

产品实物图片









 工程示例
