产品描述
用途
LW6万能转换开关适用于机床控制电路中，实现各种线路的控制和转换，也可用于其它场合控制线路的转换
产品型号及其含义
 |
分类
1 按触头座分
|
型号
|
触头座数
|
触头对数
|
排列形式
|
|
LW6-1
|
1
|
3
|
单列
|
|
LW6-2
|
2
|
6
|
|
|
LW6-3
|
3
|
9
|
|
|
LW6-4
|
4
|
12
|
|
|
LW6-5
|
5
|
15
|
|
|
LW6-6
|
6
|
18
|
|
|
LW6-8
|
8
|
24
|
|
|
LW6-10
|
10
|
30
|
2 按定位特征代号分
| 操作方式代号 |
操 动 器 位 置
|
|||||||||||
|
A
|
0°
|
30°
|
||||||||||
|
B
|
30°
|
0°
|
30°
|
|||||||||
|
C
|
30°
|
0°
|
30°
|
60°
|
||||||||
|
D
|
60°
|
30°
|
0°
|
30°
|
60°
|
|||||||
|
E
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
||||||
|
F
|
90°
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
|||||
|
G
|
90°
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
120°
|
||||
|
H
|
120°
|
90°
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
120°
|
|||
|
I
|
120°
|
90°
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
120°
|
150°
|
||
|
J
|
150°
|
120°
|
90°
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
120°
|
150°
|
|
|
K
|
210°
|
240°
|
270°
|
300°
|
330°
|
0°
|
30°
|
60°
|
90°
|
120°
|
150°
|
180°
|
主要技术参数
|
约定发热电流lth
|
A
|
5
|
||
|
额定工作电压Ue
|
V
|
240
|
250
|
380
|
|
额定工作电流le
|
|
|
|
|
|
AC-15
|
A
|
1.50
|
|
0.95
|
|
DC-13
|
A
|
|
0.55
|
|
机械寿命和电寿命
机械寿命：0.3×106次，操作频率为120 次/小时。
电寿命：AC-15时为0.1×106，操作频率为300次/小时。
DC-13时为0.1×106次，操作频率为300次/小时。

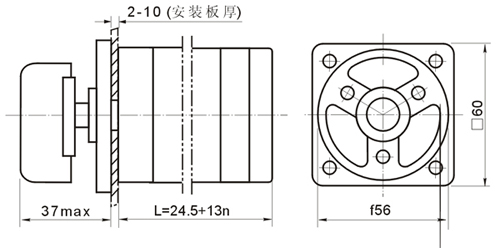

外形尺寸
 |
注：“n”为接触系统节数。

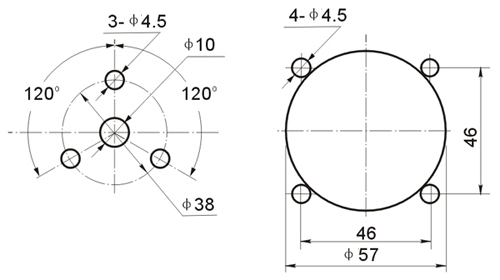

安装尺寸
可任选一个进行安装
 |
