虎门三菱PLC 虎门三菱PLC模块 虎门三菱PLC控制器 三
发布时间 2013-09-09 17:01:09
产品描述
本公司为三菱电机专业代理商（专业提供PLC、人机界面HMI、变频器、伺服，特殊规格均可供应），电话：020-34600400,QQ:181816460。 拥有很优势的价格及庞大的库存，可以确保客户准时交货，品质保证，值得信赖！
商品介绍
·简单介绍

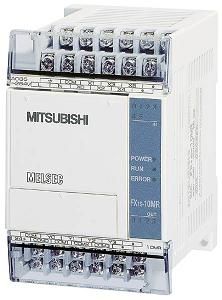

FX1S系列PLC把优良的特点都融合进一个很小的控制器中。
FX1S适用于**小的封装，提供多达30个I/O，并且能通过串行通信传输数据，所以它能用在紧凑型PLC不能应用的地方。
·定位和脉冲输出功能
FX1S系列PLC单元可以同时输出2点100KHz脉冲，配备有7条特殊的定位指令，包括零返回、**位置读出、**或相对地址表达方式以及特殊脉冲输出控制。
·其它功能
|
内置式24V直流电源 |
24V、400mA直流电源可用于外围设备，如传感器或其它元件。 |
|
时钟功能和小时表功能 |
在所有的FX1sPLC中都有实时时钟标准。时间设置和比较指令易于操作。小时表功能对过程跟踪和机器维护提供了有价值的信息。 |
|
持续扫描功能 |
为应用所需求的持续扫描时间定义操作周期。 |
|
输入滤波器调节功能 |
可以用输入滤波器平整输入信号（在基本单元中x000到x017）。 |
|
元件注解记录功能 |
元件注解可以记录在程序寄存器中。 |
|
在线程序编辑 |
在线改变程序不会损失工作时间或停止生产运转。 |
|
RUN/STOP 开关 |
面板上运行/停止开关易于操作。 |
|
远程维护 |
远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据 |
|
密码保护 |
使用一个八位数字密码保护您的程序。 |
交流电源、24V直流输入类型
|
模型 |
I/O总数 |
输入 |
输出 |
尺寸 |
||
|
数目 |
类型 |
数目 |
类型 |
|||
|
FX1s-10MR-001 |
10 |
6 |
漏型 |
4 |
继电器 |
60*75*90 |
|
FX1s-10MT-001 |
晶体管 |
|||||
|
FX1s-14MR-001 |
14 |
8 |
漏型 |
6 |
继电器 |
60*75*90 |
|
FX1s-14MT-001 |
晶体管 |
|||||
|
FX1s-20MR-001 |
20 |
12 |
漏型 |
8 |
继电器 |
75*75*90 |
|
FX1s-20MT-001 |
晶体管 |
|||||
|
FX1s-30MR-001 |
30 |
16 |
漏型 |
14 |
继电器 |
100*75*90 |
|
FX1s-30MT-001 |
晶体管 |
|||||
规格参数
|
项目 |
规格 |
备注 |
|
|
运转控制方式 |
通过储存的程序周期运转 |
||
|
I/O控制方法 |
批次处理方法(当执行END指令时) |
I/O指令可以刷新 |
|
|
运转处理时间 |
基本指令：0.55至0.7?s |
||
|
编程语言 |
逻辑梯形图和指令清单 |
使用步进梯形图能生成SFC类型程序 |
|
|
程式容量 |
内置2K步EEPROM |
存储盒(FX1n-EEPROM-8L)可选 |
|
|
指令数目 |
基本顺序指令：27 |
**大可用167条应用指令，包括所有的变化 |
|
|
I/O配置 |
**大总I/O由主处理单元设置 |
||
|
辅助继电器 |
一般 |
384点 |
M0至M383 |
|
锁定 |
128点（子系统） |
M384至M511 |
|
|
特殊 |
256点 |
M8000至M8255 |
|
|
状态继电器 |
一般 |
128点 |
S0至S127 |
|
初始 |
10点（子系统） |
S0至S9 |
|
|
定时器（T） |
100毫秒 |
范围：0至3276.7秒63点 |
T0至T55 |
|
10毫秒 |
范围：0至327.67秒31点 |
当特殊M线圈工作时T32至T62 |
|
|
1毫秒 |
范围：0.001至32.767秒1点 |
T63 |
|
|
计数器（C） |
一般 |
范围：1至32767数16点 |
C0至C15 |
|
锁定 |
范围：1至32767数16点 |
C16至C31 |
|
|
高速计数器 |
单相 |
范围：-2147483648至+2147483647数 |
C235至C238 |
|
单相c/w起始 |
C241（锁定）、C242和C244（锁定）3点 |
||
|
双相 |
C246、C247和C249（都锁定）3点 |
||
|
A/B相 |
C251、C252和C254（都锁定）3点 |
||
|
数据寄存器 |
一般 |
128点 |
D0至D127 |
|
锁定 |
128点 |
D128至D255 |
|
|
外部调节 |
范围：0至255 2点 |
通过外部设置电位计间接输入D8013或D8030&D803114数据 |
|
|
特殊 |
256点（包含D8030，D8031） |
从D8000至D8255 |
|
|
变址 |
16点 |
V和Z |
|
|
指标 |
用于CALL |
64点 |
P0至P64 |
|
|
用于中断 |
6点 |
100*至130* |
|
嵌套层次 |
用于MC和MRC时8点 |
N0至N7 |
|
|
常数 |
十进位K |
16位：-32768至+32768 |
|
|
十六进位H |
16位：0000至FFFF |
||
包装清单
主机*1
使用手册*1
