产品描述

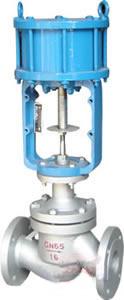

气动活塞切断阀
放大图片
产品名称: 气动活塞切断阀
产品型号: ZSPC/ZSPN
产品特点: 信茂阀门-温州的品牌阀门.
www.xinmaofm.com    www.xinyifm.com
气动活塞切断阀详细资料:

ZSPC/ZSPN型气动活塞切断阀概述:

ZSP NC型气动活塞常温、中温切断阀,由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封:按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质,要求快速严密关闭、快速放空的自动控制系统中。

ZSPC/ZSPN型气动活塞切断阀型号、规格

型号

常温型


硬密封

常温型


软密封

中温型


硬密封

常温型硬密


封带手轮

常温型软密封带手轮

中温型硬密封带手轮


ZSP NC1-(16/64)B K

ZSP NC2-(16/64)B K

ZSP NC1-(40/64)B KG

ZSPC1-(16/64)B K

ZSPC2-(16/64)B K

ZSPC1-(40/64)B K

规格

DN20-200

ZSPC/ZSPN型气动活塞切断阀主要技术参数和性能指标
1、  切断机构主要技术参数

公称压力mm

20

25

40

50

65

80

100

150

200

阀座直径mm

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

6.5

10

15

25

40

65

100

125

260

350

540

公称压力MPa

1.6;4.0;6.4

行程mm

10

16

25

30

40

60

流量特性

快开

介质温度℃

软密封:-40~150(常温型);硬密封:-40~200(常温型)、-40~450(中温型)

法兰尺寸、型式 PN16按JB78-59光滑式;PN40、64按JB/T79.2-94凹式

阀体材质

ZG230-450;ZG1Cr18NI9 Ti;ZG0Gr18N12Mo2Ti

阀座、阀芯材质

1Cr18NI9;0Cr18Ni12Mo2Ti

上阀盖型式

普通式(常温型);热片式(中温型)

注可提供GB、ANSI、JP、JIS、DIN等法兰结构型式,法兰距离可根据用户需要确定。
2、执行机构主要技术参数与切断机构匹配关系
