RTZ-31（21） 50（80）FQ型燃气调压箱

RTZ-※/※FQ型调压器适用于天然气、煤气、液化气和其他无腐蚀性气体调压和稳压，是替代衡量式（自力式）的新型调压器；应用于民用小区群楼调压及小型公寓设施。
产品特点：
1、该系列调压器采用模块化结构设计，信号管均为内置式，性能稳定、流量大、造价低、结构紧凑，可在线维护，极为方便。
2、超压自动切断。
3、FQ系列调压器的主要结构和尺寸（见图）
4、该调压器还可配置成单路旁通（1+1）、双路加旁通（2+1）柜式调压系统。

 主要技术参数：
1、进口压力P₁：≤0.6Mpa
2、出口压力P₂：1～50KPa
3、稳定精度δP₂： ±10%
4、关闭压力：P_b≤1.25P₂
5、工作温度：-20℃ ～60℃
6、口径：DN50、DN80

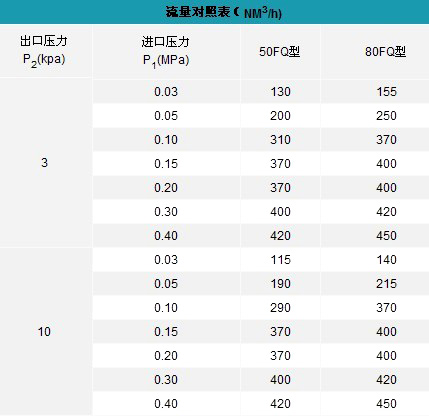

流量表：

结构示意图：

RTZ-31（21）/FQ型燃气调压器型号包括：【RTZ-31（21）/50FQ型燃气调压器】【RTZ-31（21）/80FQ型燃气调压器】

附：RTZ-31（21）/FQ型燃气调压器使用说明书
