空气压差开关

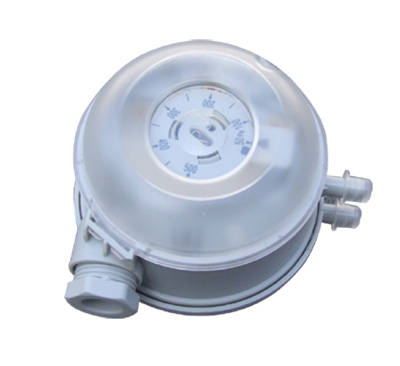

ZC102系列空气压差开关

ZC102系列空气压差开关可用于感知管道中非腐蚀性气体的压力差、真空、过压和气流差等参数。

常规应用包括：
· 风机运行状态监测                    · 监测过滤网阻塞报警装置
· 通风管道中气体监测                  · 控制可变气体容积系统中**大气流
· 燃烧炉中气体控制                    ·热交换防冻保护和化霜指示。

· 电加热器的过热保护;
产品参数：
测量范围: ZC102-20: 20～300Pa     ZC102-30: 30～300Pa     ZC102-50: 50～500Pa
          ZC102-100: 100～1000Pa  ZC102-500: 500～2000Pa  ZC102-1000: 1000～2500 Pa
防护等级: IP54                   **小启动压力: 标准: 20Pa;设定点及间隙可调
存储温度: -40～85℃              **小启动间隙:10Pa （范围: 20~30Pa）

使用周期：> 10万 次             安装方向: 直立式（标准安装方向）
塑料管直径: Φ6.2mm              输出触点容量: <2A / 250VAC

**大承受压力: 5000Pa             可重复性: <±0.025mbar 范围: 0.2 to 3mbar

重量:100克                      再线性: 范围 30~300Pa <±3Pa
安装：

位置：安装在振动**小的位置。媒介温度在-15/＋60 ℃范围内。ZC102 的生产校准是在室温下，**好也安装在接近室温环境下。湿度较高的系统中可能发生水汽凝结现象，安装时应注意软管连接管口向下。压力连接及接线:压力连接位置标P1⊕及P2Θ，不可接错。
注意：避免电击或损坏设备/移去上盖时应确保电源开关处于关闭状态。

使用前应完成电线连接并检查连接状态/不正确的连接可能导致此设备的**性损毁。

装配说明：只要保证装配面震动**小或没有震动，压差开关可以直接固定在管道、加热器或空调机组的面板上。为保证动作的精确性，压差开关应垂直安装，这样可以使其内部的气膜自重不影响产品精度。压力连接位置标注：＋（高压）,和－（低压或静压）。
