过孔式导电滑环 导电滑环 精密滑环 集电环 风电滑环。

发布时间 2010-05-13 15:06:09

产品描述






FSH1254

FSH1254

型号:

FSH1254

环路数:

6,24

电流:

5A

电压:

0-250VAC

尺 寸(单位:mm)直径×长度:

Φ54×44.8-84.4

**大转速:

600rpm

PDF下载:

FSH1254 PDF download

  Inquire Now

FSH1254系列导电滑环
过孔直径1/2英寸(12.7mm)



  • 采用先进的纤刷接触技术设计及制造
  • 完全满足360度无限制旋转的动力及控制信号传输
  • 标准化产品规格
  • 超长的使用寿命和免维护运转
  • 各项技术指标达到国外大厂同类产品
  • 同时能为客户量身定制所需要的产品
  • 能为客户量身定制所需要的产品




 特点:
滑环特别适合应用在需要无限制的,连续或断续旋转,同时又需要从固定位置到旋转位置传送功率或数据的场所,导电滑环又称集电环、或称旋转关节、旋转电气接口、滑环、集流环、回流环、线圈、换向器、转接器。滑环能够通过简化操作和降低连接部的损耗从而改善系统。
FSH1254使用独特的纤刷技术比传统的导电滑环有几个优势,每个刷束包含多个接触点,低接触压力,低噪音和低接触磨损速率。同时纤刷不需求润滑油,产品没有磨损遗留物。
典型应用:



  • 工业机器 -加工中心, 旋转工作台
  • 重型设备塔台或电缆卷盘,试验设备
  • 包装设备,堆垛机,磁性离合器,工艺控制设备
  • 旋转传感器,紧急照明设备,机器人
  • 展览/显示设备、医疗设备

电气技术指标:


参 数

单 位

环道数

6、12、18、24

电流大小

标准5A或根据客户要求提供

电压

0-250VAC

导线

AWG22  镀银铁氟龙绝缘

导线长度

300mm或根据客户要求提供

绝缘体强度

500VAC@50Hz

绝缘电阻

≥1000MΩ/500VDC

机械技术指标:


参 数

单 位

工作速度

0-600 rpm

接触材料表面

贵金属合金

轴承

钢珠轴承

壳体材料

工程塑料或铝合金

工作温度

-20°C 到80°C

特点

全封闭

说明:过孔直径还可以做成8-12mm

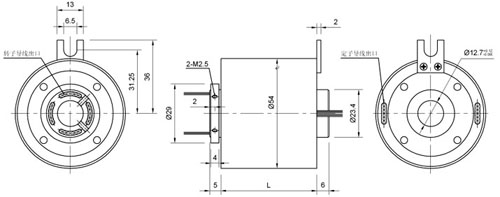

FSH1254外形尺寸:


柱型长度Column LengthL

环数Rings

L

型号Model

6

33.8mm

FSH1254-6

12

47.3mm

FSH1254-12

18

61.6mm

FSH1254-18

24

75.7mm

FSH1254-24

  • 图中尺寸可能与实际尺寸有微小误差
  • 转子导线有4个成90°的出口,,每个出口相当于有6个导线,定子导线有2个成180°的出口。
