CDM3系列电动操作机构

发布时间 2014-06-15 20:24:45

产品描述

概述


CDM3系列电动操作机构(以下简称电操)是小于250A小容量塑壳断路器**配件,

与断路器配合后,可远距离电动闭合、断开和再扣断路器,以实现输配电网络的集

中控制和自动控制。

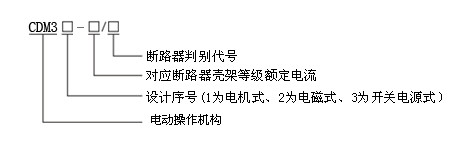

型号及含义
主要技术参数和外型安装尺寸


1、CDM3电动操作机构在额定工作电压的85-110%间,能保证可靠操作断路器。

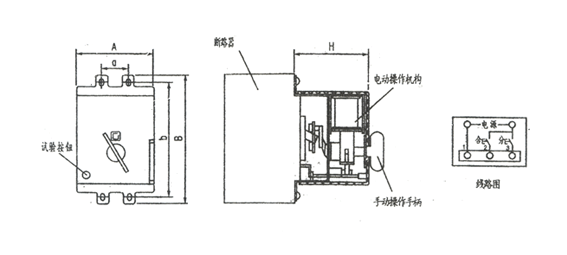

2、外形和安装示意图




特点

1、CDM3电操作结构简单、体积小、安装方便。

2、CDM3电操在无电源时,可用手动操作。

3、交、直流规格均能适用(直流需另加拖整流电源包)。

4、本电操作装有电源自动切换装置,完成一个动作后,迅速自动切断


安装说明




1、安装前先核对电操规格是否与断路器相对应。

2、检查电源接线是否正确(注意电路图序1为公共电源线,序2和序3分别接控制

按钮),电压是否相等。

3、通电试验前,注意检查断路器手柄是否在电操的二个尼龙滚轮中。

4、通电试用时,**要检查断路器,如装有欠电压脱扣器,必须开通欠电压脱扣

器电源,检查电压值是否≥85%额定电压。(注意欠电压应接主电路电源)

5、通电使用时,操作频率每分钟不能超过2次,高频率连续动作,将导致线圈烧





故障排除方法


1、当通电,电操出现“滋滋声”,可能是不能分、合断路器。

    a)迅速放开控制按钮。

    b)检查电压是否<85%额定电压。

    c)用手动操作,试能否分合断路器,如不能分合,那应检查断路器是否滑扣。

    是否欠电压没有通电或欠电压接在控制电源上。如手动能分合断路器,那应检

查电操本体及断路器再扣力,无法调正,请与供方联系。
