旋启式止回阀

产品特点

   止回阀是能自动阻止流体倒流的阀门.止回阀的阀瓣在流体压力作用下开启,流体从进口处流向出口处.当进口处压力低于出口处的压力时,阀瓣在流体压差本身重力等因素作用下自动关闭以防止流体倒流.

用 途

广泛适用于电站、化工、水力等行业

标准规范

设计与制造	连接法兰	试验与检验
GB12236	JB/T79.1-94 GB9113.15-2000	JB/T9092

阀体材料

铸钢、不锈钢、钛、哈氏合金、蒙乃尔合金、纯镍

相对应的型号 H44H-25、H44H-16、H44H-40、H44H-64、H44H-100、H44H-160、H44W-25、H44W-16、H44W-40、H44W-64、H44W-100、H44W-160、H44H-150Lb、H44H-300Lb、H44H-600Lb、H44H-800Lb、H44W-150Lb、H44W-300Lb、H44W-600Lb、H44W-800Lb、H44Y-150Lb、H44Y-300Lb、H44Y-600Lb、H44Y-800Lb、H44Y-25I、H44Y-16I、H44Y-40I、H44Y-64I、H44Y-100I、H44Y-160I

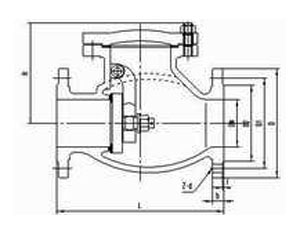

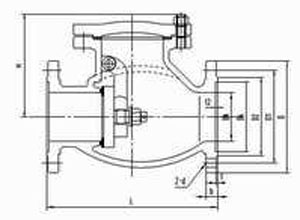

主要外形尺寸





H44H-16

公称口径	公称压力	外形尺寸								阀门重量
（mm）	（MPa）	（mm）
DN	PN	L	D	D1	D2	b	f	z-d	H
50	1.6	230	160	125	100	16	3	4-18	160	22
65		290	180	145	120	18	3	4-18	177	26
80		310	195	160	135	20	3	8-18	187	33
100		350	215	180	155	20	3	8-18	202	39
125		400	245	210	185	22	3	8-18	227	57
150		480	280	240	210	24	3	8-23	263	80
200		600	335	295	265	26	3	12-23	293	95
250		650	405	355	320	30	3	12-25	330	175
300		750	460	410	375	30	3	12-25	392	260
350		850	520	470	435	34	4	16-25	430	360
400		950	580	525	485	36	4	16-30	480	496
500		1150	705	650	608	44	4	20-34	560	588

H44H-25

公称口径	公称压力	外形尺寸								阀门重量
（mm）	（MPa）	（mm）
DN	PN	L	D	D1	D2	b	f	z-d	H
50	2.5	230	160	125	100	20	3	4-18	177	22
65		290	180	145	120	22	3	8-18	192	30
80		310	195	160	135	22	3	8-18	192	35
100		350	230	190	160	24	3	8-23	217	52
125		400	270	220	188	28	3	8-25	250	73
150		480	300	250	218	30	3	8-25	270	103
200		600	360	310	278	34	3	12-25	350	135
250		650	425	370	332	36	3	12-30	410	193
300		750	485	430	390	40	4	16-30	430	285
350		850	550	490	448	44	4	16-34	450	388
400		950	610	550	505	48	4	16-34	560	496
500		1150	730	660	610	52	4	20-41	318	641



H44H-40

公称口径	公称压力	外形尺寸										阀门重量
（mm）	（MPa）	（mm）
DN	PN	L	D	D1	D2	D6	b	f2	f	z-d	H
50	4.0	230	160	125	100	88	20	4	3	4-18	177	22
65		290	180	145	120	110	22	4	3	8-18	192	30
80		310	195	160	135	121	22	4	3	8-18	192	34
100		350	230	190	160	150	24	4.5	3	8-23	217	52
125		400	270	220	188	176	28	4.5	3	8-25	259	73
150		480	300	250	218	204	30	4.5	3	8-25	270	103
200		600	375	320	282	260	38	4.5	3	12-30	340	212
250		650	445	385	345	313	42	4.5	3	12-34	401	297
300		750	510	450	408	364	46	4.5	4	16-34	423	362
350		850	570	510	465	422	52	5	4	16-34	460	450
400		950	655	585	5835	474	58	5	4	16-41	490	585
500		1150	755	670	612	512	62	5	4	20-48	618	641

H44H-64

公称口径	公称压力	外形尺寸										阀门重量
（mm）	（MPa）	（mm）
DN	PN	L	D	D1	D2	D6	b	f2	f	z-d	H
50	6.4	300	175	135	105	88	26	4	3	4-23	192	30
65		340	200	160	130	110	28	4	3	8-23	207	41
80		380	210	170	140	121	30	4	3	8-23	207	48
100		430	250	200	168	150	32	4.5	3	8-25	235	72
125		500	295	240	202	176	36	4.5	3	8-30	365	108
150		550	340	280	240	204	38	4.5	3	8-34	297	155
200		650	405	345	300	260	44	4.5	3	12-34	357	217
250		775	470	400	352	313	48	4.5	3	12-41	405	341
300		900	530	460	412	364	54	4.5	4	16-41	465	472
350		1025	595	525	475	422	60	5	4	16-41	514	627
400		1150	670	585	525	474	66	5	4	16-48	568	882
500		1400	800	705	640	576	70	5	4	20-54	620	1027

H44H-100

公称口径	公称压力	外形尺寸										阀门重量
（mm）	（MPa）	（mm）
DN	PN	L	D	D1	D2	D6	b	f2	f	z-d	H
50	10.0	300	195	145	112	88	28	4	3	4-25	192	41
65		340	220	170	138	110	32	4	3	8-25	207	48
80		380	230	180	148	121	34	4	3	8-25	235	72
100		430	265	210	172	150	38	4.5	3	8-30	265	108
125		500	310	250	210	176	42	4.5	3	8-34	313	130
150		550	350	290	250	204	46	4.5	3	12-34	360	217
200		650	430	360	312	260	54	4.5	3	12-41	420	341
250		775	500	430	382	313	60	4.5	3	12-41	480	472

H44H-160

公称口径	公称压力	外形尺寸										阀门重量
（mm）	（MPa）	（mm）
DN	PN	L	D	D1	D2	D6	b	f2	f	z-d	H
50	16.0	300	215	165	132	88	36	4	3	8-25	251	49
65		340	245	190	152	110	44	4	3	8-30	282	58
80		380	260	205	168	121	46	4	3	8-30	320	110
100		430	300	240	200	150	48	4.5	3	8-34	356	162
125		500	355	285	238	176	60	4.5	3	8-41	393	214
150		550	390	318	270	204	66	4.5	3	12-41	430	267
200		650	480	400	345	250	78	4.5	3	12-48	470	318
250		775	580	485	425	313	88	4.5	3	12-54	514	370
