铸钢球阀

发布时间 2010-10-18 16:48:07

产品描述

制造规格

基本设计标准 :GB12237,JB/T7745,API6D,BS5351,ASME B16.34 。
法兰标准： ANSI B16.5 、 MSS-SP44 、 JB/T79-94 、 GB9112-9113-88 、 HG20592-20596 。
焊接端标准： ANSI B16.25 、 GB12224-89 或用户要求。
结构长度标准： GB12221 ， GB12237 ， BJ/T7745 ， ASME B16.10 ， BS5351 。
试压标准： API598 ， API 6D ， JB/T13927 。
适用介质：水、蒸汽、液化石油气、天然气及腐蚀性介质等等。
材料的压力 - 温度等级按 GB9131 或 ANSI B16.5a 。
驱动方式：手动、气动、电动、蜗轮驱动等。

材料

零件名称	普通碳素钢系列	不锈钢系列	低温钢系列	抗硫系列
零件名称	普通碳素钢系列	不锈钢系列	低温钢系列	GB 标准	ANCE 标准
阀体、左体	WCB	CF8,CF8M,CF3,CF3M	LCB,LCC	WCB	CF8
球体	F6a,WCB＋HCr	CF8,CF8M,CF3,CF3M	LCB,LCC	WCB＋HCr,F6a	CF8
阀座	PTFE; 烧结碳纤维；金属＋橡胶组件；金属堆焊硬质合金
阀杆	F6a	304,316	F6a	318	316
阀座支承圈	A105.Zn	304,316	A105.Zn	A105.Zn	316
阀杆填料	FTFE ；碳纤维，柔性石墨
阀杆轴承、止推轴承	金属衬 PTFE ；烧结碳纤维
填料压环	F6a	304,316	F6a	F6a	316
弹簧	3Yc-7
双头螺柱	A93-B7	A193-B8\B8M	A320-L7	A193-B7	A193-B7
螺母	A194-2H	A194-8	A194-4	A194-2H	A194-2H
压盖	WCB,A105

主要性能规范

公称压力 PN/MPa	**高使用压力 MPa	试验压力（ MPa ）			压力级	**高使用压力 MPa	试验压力（ MPa ）
公称压力 PN/MPa	**高使用压力 MPa	壳体	高压液密封	低压气密封	压力级	**高使用压力 MPa	壳体	高压液密封	低压气密封
1.6	1.6	2.4	1.8	0.6	CLASS150	2.0	3	2.2	0.6
2.5	2.5	3.8	2.8		CLASS300	5.0	7.5	5.5
4.0	4.0	6.0	4.4		CLASS400	6.3	9.5	7
6.4	6.4	9.6	7.1		CLASS600	10	15	11

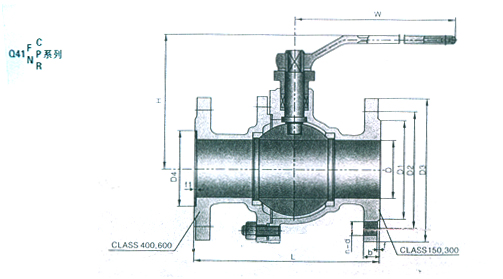

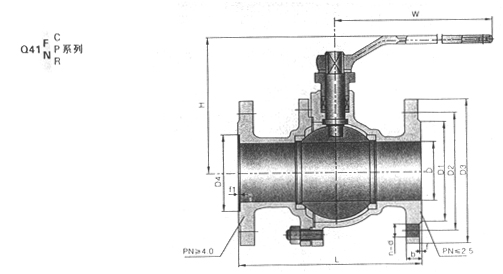

连接尺寸

说明：本样本只列出 JB77-79 ， ANSI B16.5 的法兰结构型式以及手柄部分的尺寸；图样仅供标注尺寸使用。如用户需要其它相关标准的法兰或对焊端部结构型式及尺寸以其它标准的结构长度和蜗轮、气动、电动驱动的尺寸。

PN1.6MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	14	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	110	145	3	16	4-18	180	127	250
50	51	100	125	160	3	16	4-18	200	140	250
65	64	120	145	180	3	18	4-18	220	164	350
80	76	135	160	195	3	20	8-18	250	177	350
100	102	155	180	215	3	20	8-18	280	206	4720
125	127	185	210	245	3	22	8-18	320	292	700
150	152	210	240	280	3	24	8-23	360	320	1000
200	203	265	295	335	3	26	12-23	400	365	1300
250	254	320	355	405	3	30	12-25	450	420	1800

PN2.5MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	16	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	110	145	3	16	4-18	180	127	250
50	51	100	125	160	3	20	4-18	200	140	250
65	64	120	145	180	3	22	8-18	220	164	350
80	76	135	160	195	3	22	8-18	250	177	350
100	102	160	190	230	3	24	8-23	280	206	4720
125	127	188	220	270	3	28	8-25	320	292	700
150	152	218	250	300	3	30	8-25	360	320	1000
200	203	278	310	360	3	34	12-25	400	365	1300
250	254	332	370	425	3	36	12-30	450	420	1800

PN4.0MPa

DN	D	D1	D2	D3	D3	f	b	n-d	L	H	W
15	13	45	65	95	40	2	4	4-14	140	75	130
20	19	55	75	105	51	2	4	4-14	152	84	170
25	25	65	85	115	58	2	4	4-14	165	90	170
32	32	78	100	135	66	2	4	4-18	178	107	200
40	38	85	110	145	76	3	4	4-18	190	127	250
50	51	100	125	160	88	3	4	4-18	216	140	250
65	64	120	145	180	110	3	4	8-18	241	164	350
80	76	135	160	195	121	3	4	8-18	283	177	350
100	102	160	190	230	150	3	4.5	8-23	05	206	420
125	127	188	220	270	176	3	4.5	8-25	381	292	700
150	152	218	250	300	204	3	4.5	8-25	403	320	1000
200	203	282	320	375	260	3	4.5	12-30	502	365	1300

PN6.4MPa

DN	D	D1	D2	D3	D3	f	b	n-d	L	H	W
15	13	55	75	105	40	2	4	4-14	140	80	170
20	19	68	90	125	51	2	4	4-18	152	98	200
25	25	78	100	135	58	2	4	4-18	180	95	200
32	32	82	110	150	66	2	4	4-23	200	112	250
40	38	95	125	165	76	3	4	4-23	220	132	350
50	51	105	135	175	88	3	4	4-23	250	145	350
65	64	130	160	200	110	3	4	8-23	280	169	420
80	76	140	170	210	121	3	4	8-23	320	182	420
100	102	168	200	250	150	3	4.5	8-25	360	211	700
125	127	202	240	295	176	3	4.5	8-30	381	302	1000
150	152	240	280	340	204	3	4.5	8-34	403	330	1300
