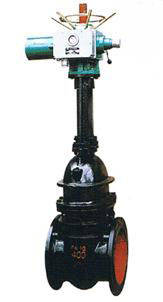

Z941T-10铸铁闸阀
发布时间 2009-09-21 14:29:42
产品描述
一、性能规范
型号 |
公称压力（MPa） |
试验压力（MPa） |
工作温度（℃） |
适用介质 |
|
|
强度（水） |
密封（水） |
||||
|
Z44T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
蒸汽、水 |
|
Z44W-10 |
≤100 |
油品、煤气 |
|||
二、主要零件材料
零件名称 |
材 料 |
|
|
Z44T-110 |
Z44W-10 |
|
|
阀体、阀盖、阀轮 |
灰铸铁 |
灰铸铁 |
|
阀板 |
灰铸铁＋黄铜 |
灰铸铁 |
|
阀杆 |
碳钢 |
碳钢 |
|
丁楔 |
铸钢 |
铸钢 |
|
阀杆螺母 |
碳钢/球墨 |
碳钢/球墨 |
三、外形尺寸和连接尺寸
|
型号 |
公称通径DN（mm） |
尺 寸 |
||||||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φb |
H |
H1 |
L1 |
L2 |
Do |
||
|
Z944T-10 |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-18 |
|
|
|
|
|
|
50 |
180 |
160 |
125 |
100 |
20-3 |
4-18 |
|
|
|
|
|
|
|
65 |
195 |
180 |
145 |
120 |
20-3 |
4-18 |
|
|
|
|
|
|
|
80 |
210 |
195 |
160 |
135 |
22-3 |
4-18 |
|
|
|
|
|
|
|
100 |
230 |
215 |
180 |
155 |
22-3 |
8-18 |
738 |
848 |
284 |
475 |
160 |
|
|
125 |
255 |
245 |
210 |
185 |
24-3 |
8-18 |
757 |
892 |
336 |
512 |
250 |
|
|
150 |
280 |
280 |
240 |
210 |
24-3 |
8-23 |
895 |
1057 |
336 |
512 |
250 |
|
|
200 |
330 |
335 |
295 |
265 |
26-3 |
8-23 |
1074 |
1286 |
336 |
542 |
250 |
|
|
250 |
380 |
390 |
350 |
320 |
28-3 |
12-23 |
1181 |
1445 |
336 |
542 |
250 |
|
|
300 |
420 |
440 |
400 |
368 |
28-4 |
12-23 |
1332 |
1647 |
394 |
627 |
320 |
|
|
350 |
450 |
500 |
460 |
428 |
30-4 |
16-23 |
1519 |
1885 |
394 |
627 |
320 |
|
|
400 |
480 |
565 |
515 |
482 |
32-4 |
16-25 |
1736 |
2153 |
394 |
647 |
320 |
|
|
450 |
510 |
615 |
565 |
532 |
32-4 |
20-25 |
1921 |
2389 |
394 |
647 |
320 |
|
|
500 |
540 |
670 |
620 |
585 |
34-4 |
20-25 |
2103 |
2623 |
394 |
647 |
320 |
|
|
600 |
600 |
780 |
725 |
685 |
36-5 |
20-30 |
2414 |
3035 |
394 |
647 |
320 |
|
|
700 |
660 |
895 |
840 |
800 |
40-5 |
24-30 |
2705 |
3427 |
473 |
758 |
400 |
|
|
800 |
720 |
1010 |
950 |
905 |
44-5 |
24-34 |
2907 |
3732 |
473 |
758 |
400 |
|
|
900 |
780 |
1110 |
1050 |
1005 |
46-5 |
28-34 |
3197 |
4122 |
556 |
875 |
500 |
|
|
1000 |
840 |
1220 |
1160 |
1115 |
50-5 |
38-34 |
3488 |
4518 |
556 |
875 |
500 |
|
|
1200 |
960 |
1450 |
1380 |
1325 |
56-5 |
32-41 |
3907 |
4935 |
556 |
905 |
500 |
|
|
1400 |
1080 |
1675 |
1590 |
1525 |
62-5 |
36-48 |
4187 |
5615 |
606 |
1058 |
500 |
|
|
1600 |
1000 |
1915 |
1820 |
1750 |
68-5 |
40-54 |
4772 |
6400 |
606 |
1058 |
500 |
|
|
1800 |
1160 |
2115 |
2020 |
1950 |
70-5 |
44-48 |
5180 |
7370 |
606 |
1058 |
500 |
|
|
2000 |
1200 |
2325 |
2230 |
2150 |
72-5 |
48-48 |
6108 |
8160 |
606 |
1058 |
500 |
|
铸铁阀门
