空调上海名象新品中央空调风机盘管液晶温控器
发布时间 2018-04-22 18:16:05
产品描述
| 材质 | 阿巴斯 |
|---|---|
| 取热方式 | 其他 |
YCK207A风机盘管开关 中央空调开关控制中央空调末端的风机 中央空调温控器
YCK-207A系列液晶温控器由电子逻辑电路对其测量温度与设定温度进行比较，控制中央空调末端的风机、水阀
等，应用于写字楼、商场、工业、医疗、别墅等民用建筑，使所控环境温度恒定为设定温度范围内，以达到提
高舒适环境的目的。
产品特点：
●超簿型设计，家电化操作界面
●超大LCD液晶屏带背光（可选）
●国际通用语言（中文+英文+符号）
●自动风功能高、中、低三档风速
特点
●四种工作模式：制冷／风扇／制热／自动；
●室内风机可调整：高速／中速／低速／自动；
●二线电动阀或者小型风阀皆可控制；
●LCD显示系统工作状态：一目了然；
●LED指示二通阀运行状态和上电状态；
●设置温度以1℃递增／减：精度更高；
●感温头故障报警功能：出错提示；
●实时时钟显示，星期定时开关机；
●背光功能（可选）
●房间温度校正功能
●带记忆功能
●键盘锁键功能
安装说明
1、请由专业技术人员安装，安装前请确认已切断
电源；
2、本产品应安装在空气流通较好的常温环境里，
远离热源，远离门窗避免太阳直射；
3、安装螺丝孔间距：显示板：60mm；
4、安装步骤如下：
①按接线图固定强电配线；

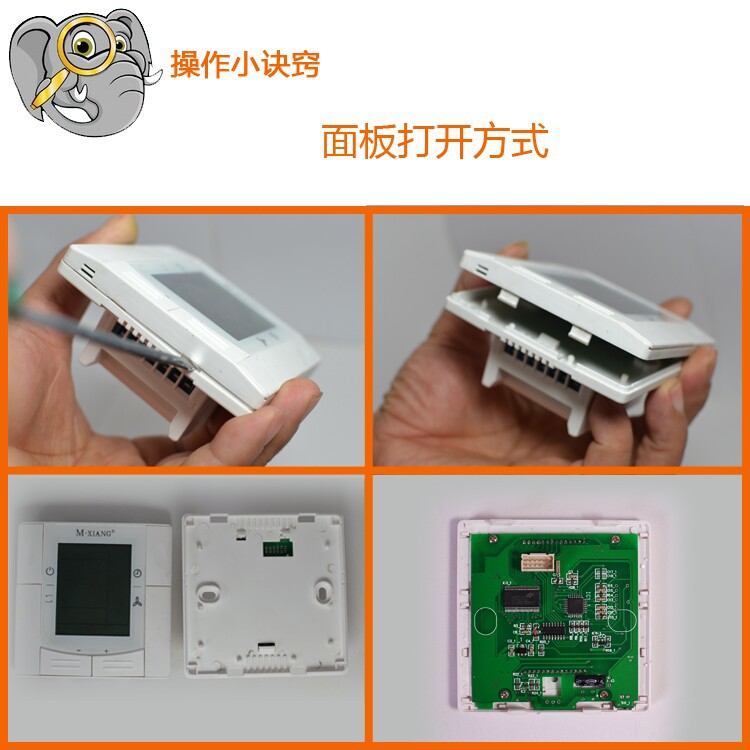

②将显示板分开；
③将固定好强电线的电源板按安装图安装到
墙上；
④接好7芯排线；
⑤扣上显示板上盖；
操作指南
键盘锁键设置
在关机状态下，按住模式键5秒进入键盘锁键设置状态，屏幕中间显示需要选择的值，右边显示一把锁，选择的值为0—3.
选择0；键盘都不锁
选择1；模式键锁定，温度设置键不锁
选择2；模式键不锁，温度设置键锁定
选择3；全锁
查询房间温度
按设置键一次，LcD显示房间温度：例如，
显示房间温度为2 5~C
不按任何键5秒后或按其他功能键可退出l
查询状态。
Ⅱ查询或修改机号
(仅用于联网机型)
连接按设置键两次，可进入查询或修改状态
，按温度上下键可调整机号(0—99)
不按任何键5秒后或按其他功能键可退出
查询或修改状态。
Ⅲ修改时间
1调整星期
连续按设置键三次，可进入调整星期状
态，按温度上下键可调整星期如星期日。
2调整时钟
再按设置键一次，可进入调整时状态，
按温度上下键可调整时钟(24小时制)
所示为下午1 4点。
不按任何键5秒后或按其他功能键可退出
设置状
Ⅳ设置星期开关机定时
连续按设置键五次，可进入星期定时设置
状态，按温度上下键可调整定时时间。每
天可设定一个定时开机时间和一个定时关
机时间，一周共需设定1
4个开关时间。
当设定好某个定时时间后，按设置键确认
并进入下个定时时间的设置。例如不按任
何键5秒后或按其他功能键可退出设置状
态。
V设置星期定时使能状态
连续按设置键，当LCD同时显示“时钟设
定”时，可进入设定星期定时使能状态，
按温度上升键可调整定时开机的使能状态，
按温度下降键可调整定时关机的使能状态，
所示为定时开关机时间有效。不按任何键
5秒后或按其他功能键可退出设置状态。
请仔细查看注意事项
安装或维修时，请确认温控器已断电。
请严格按照接线图接线，否则有可能损毁温控器；
不可带电插拨7芯排线；
安装时，不可在温控器上任意打孔，
且需保证安装面足够平整；
如果长期运行不正常，请与供应商联系；
安装时，请用附件中的螺丝固定相应的部件，
不可用其他规格螺钉替代，否则因使用不同
规格螺丝而造成的损坏本公司概不负责；
本控制器请用于干燥场所。
