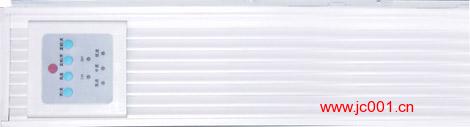

动力通风器

      本产品的开发创意源自从噪音较大地区的住宅，均存在隔音通风换气的矛盾。继而延伸至促进室内空气循环，改善室内的空气品质。

1.产品特点：

1) 隔音优良：箱体中的进出风通道均有消音设计，以保证在室内空气交换的同时隔离噪音，

隔音量达 32 分贝以上。

2) 双向换气：采取向室内动力送气，非动力向室外排气的换气方式。优点是能使室内空气循

环流动，每一房间自成循环（不与其它房间相互干涉）。能在室内相对封闭的情况下使用（

门、窗关闭）。

3) 配置灵活：可根据建筑的特点（平面结构、面积、室内人数的多少）配置不同的换气量，

及不同的空气循环设计。每组动力系统排量每小时100立方米。在不改变产品外观情况下可根据需要配置多组动力系统。根据不同的建筑平面特点，要把进、出风口设计在**合理的位置。

4) 安全可靠

电机采用优质品牌电机，可保障免维护连续运行五万小时，自行研制的**风机(专利技术),

低噪音（经箱体降噪声处理室内几乎不能感觉噪音），大排量，其它部件均是固定部件。无

需维护。确保长期稳定可靠工作。

5) 外形美观

与隔音窗配合使用，可安装在窗体的左右及上方。与窗溶为一体（外形材料采用 PVC 挤塑成型，确保 30 年不变质）其高度为 105mm ，不影响采光（也可根据需要加装铝合金外壳）。

6) 过滤处理

新风进入室内，可根据客户要求采用不同密度的过滤网空气中的尘埃。

7) 节能

排量每小时100立方米，功率 24W ，连续使用 24 小时，耗电不到 0.6 度。

8) 维护方便

动力系统、消音系统、控制系统均集成在一块基板上，打开室内装饰板即可整体抽出，维护清理十分方便。

9) 遥控、定时

设计有二档风量，0.5-4小时定时遥控。

2 、工作原理及结构特点

[工作原理]

窗用隔音、通风器是在与隔音窗配合使用的情况下达到室内在隔离噪音的同时保持空气的流通的作用。

1） 本产品在安装于窗上方时，一端设计有空气进入室内的动力通道，另一端设计有废气的排出通道，新鲜空气经过动力增压进入室内。为保持室内、外压力平衡，废气经排出通道自然向室外排出，完成空气的流通循环。如图所示：

窗体上方安装示意图

2) 本产品在安装于窗的左右两侧时，其中一侧设计有空气进入室内的动力通道，另一侧设计

有废气的排出通道，空气交换原理与上相同。(如改单侧安装进出空气通道将上下设计)。

左右方安装示意图：

本产品在空气的进出通道上均设计有消音装置，以隔离室外噪音，在新风进入室内的通道中，新鲜空气在动力作用下先经消音处理，再经过滤网过滤后送入室内。室内废气在压力的作用下，经排气通道排向室外，完成室内空气循环。

下表列出本产品与不同结构隔音窗配合使用所达到的效果。

窗型结构及型材	降噪音量
铝合金单层 5mm 玻璃推拉窗	20 dB
铝合金中空玻璃 5+6A+6 推拉窗	22 dB
塑钢单层 5mm 玻璃平开窗	26 dB
塑钢中空 5+ （ 6A ） +8 玻璃平开窗	32 dB

( 注：由于建筑物的结构，窗的面积噪音源的不同等原因，以上数据仅供参考。 )

[结构特点]

1) 与窗体溶为一体的设计，使窗体更为美观，突破窗体设计千遍一律的方式，不占用室内其

它面积。

2) 箱体材料选用 PVC 材料一次性挤塑成型，能与窗体型材经配色后保持一致。

3) 进出风口30度的倾角，不影响窗帘的悬挂。

[适用范围]

1) 噪音较大地区的住宅、医院、学校、办公楼等。

2) 对室内空气品质要求较高的住宅、医院、学校办公楼等。

[主要技术、性能指标]

1) 工作状态隔音量 > 32dB 。

2) 每组动力系统排气量：每小时100立方米，功率 0.024kw 。

3) 产品内**运动部件，采用优质品牌电机连续免维护使用五万小时。

4) 排量二档风速遥控　

高：每小时100立方米 ，功率 0.024kw

低：每小时60立方米 ， 功率 0.016kw.

5) 0.5--4 小时送风定时遥控。
