纤维增强型桥面防水粘结剂使用须知的注意事项



AWP-2000F纤维增强型防水涂料是以优质沥青为基料,添加改性原料而成的成膜防水涂料,在施工时喷洒短纤维,与防水涂料融为一体,形成增强结合层涂膜,能抗拉,抗剪,,是桥面防水层或沉降严重的砼基结构理想的防水涂料,产品质量符合JC/T975-2005《道桥用防水涂料》标准。

产品特性

1,优异的耐热性能,在设定的沥青混凝土摊铺温度下,其组成与性能不会变化。 2,在寒冷的气候条件下,扔具有较好的柔韧性。 3,防水层处于混凝土与沥青混凝土之间,其具有很好的粘结性能,将沥青混凝土与水泥混凝土粘结成统一整体。 4.具有较高的抗拉强度和抗变形能力,能承受荷载的冲击和结构变形。5.防水层的抗老化性能好。技术指标



1新建混凝土桥面少应有7天养护期,建议采用喷砂打毛方式处理。

（1）**对路表面上存有的不良附着物进行清除,清扫路面砂粒,杂物,有油污的位置应进行特别处理,可采用溶剂溶解；
（2）路面清扫后即采用打砂机进行喷砂处理,目的是将路面的浮浆及部分附着不牢固的杂物清除,同时使路面清洁度及粗糙度满足要求；
（3）可用专业吹风机将界面完全吹扫干燥。



基层清理：



基层表面应压实平整,不得有酥动,起砂,起皮现象。为提高防水层和沥青混凝土铺装同混凝土基层之间的粘结力及抗剪强度,混凝土基层须进行铣刨处理,宜采用抛丸机,刨铣机进行刨铣,或采用拉毛机进行拉毛处理,有效去除浮浆,获得干净,坚硬且粗糙的麻面。



防水层涂料涂布施工：

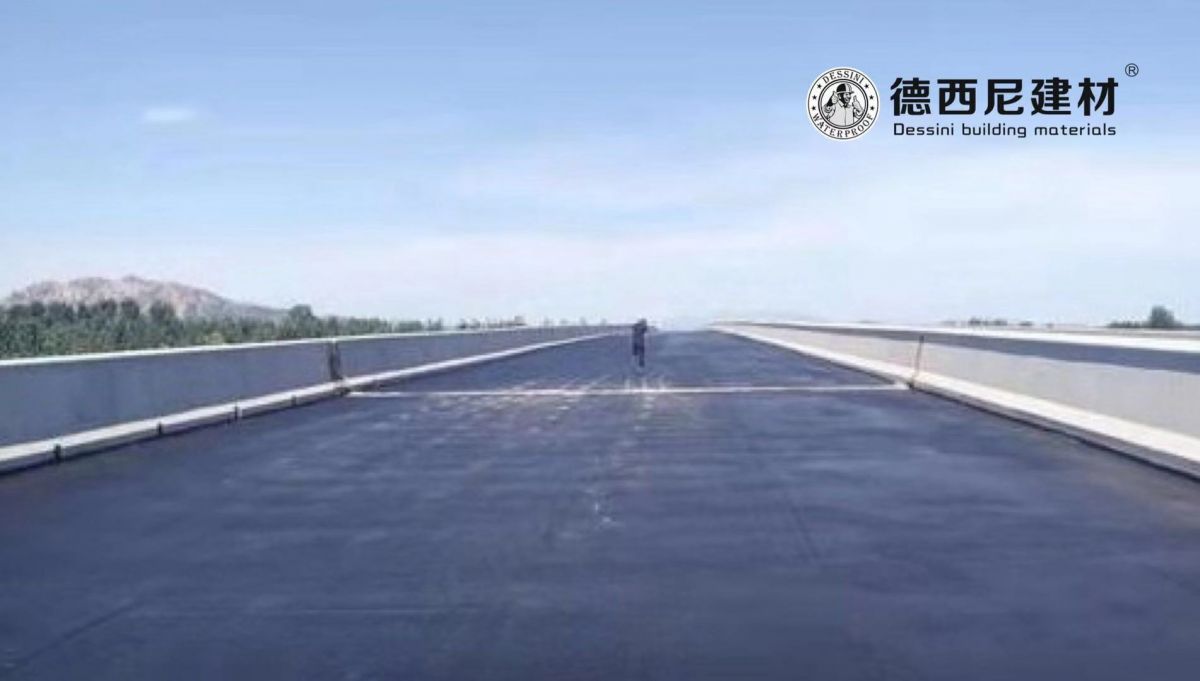

应采用高压无气喷涂设备进行机械喷涂,喷射压力大,喷洒均匀可保证涂料与混凝土铺装层的良好嵌合,黏结。防水层可根据工程等级,厚度要求进行多遍喷涂,直至达到设计或合同约定的标准要求,每次涂膜实干后再进行下一遍喷涂,喷涂时应顺风施工。



纤维增强层设置：

根据《城市桥梁桥面防水工程技术规程》CJJ139-2010要求,桥面防水层应设置短纤维等胎体材料做为增强层。在喷涂第二遍防水涂料的同时用**的短纤维喷洒器洒布短纤维,涂料实干后喷涂第三遍AWP-2000F增强型防水涂料进行覆盖,要求洒布均匀,形成连续的网格状胎体



施工用量：一般面层1-2kg/㎡,可根据工程等级调节。



施工方式：人工滚涂刷涂或机械喷涂

AWP-2000F 撒布
（1）材料用量：0.5kg-0.7kg/㎡ 。
（2）界面清洁干净,并完全干燥后,即可进行AWP-2000F的施工。可采用人工涂布和喷洒两种方式进行。



人工涂布：

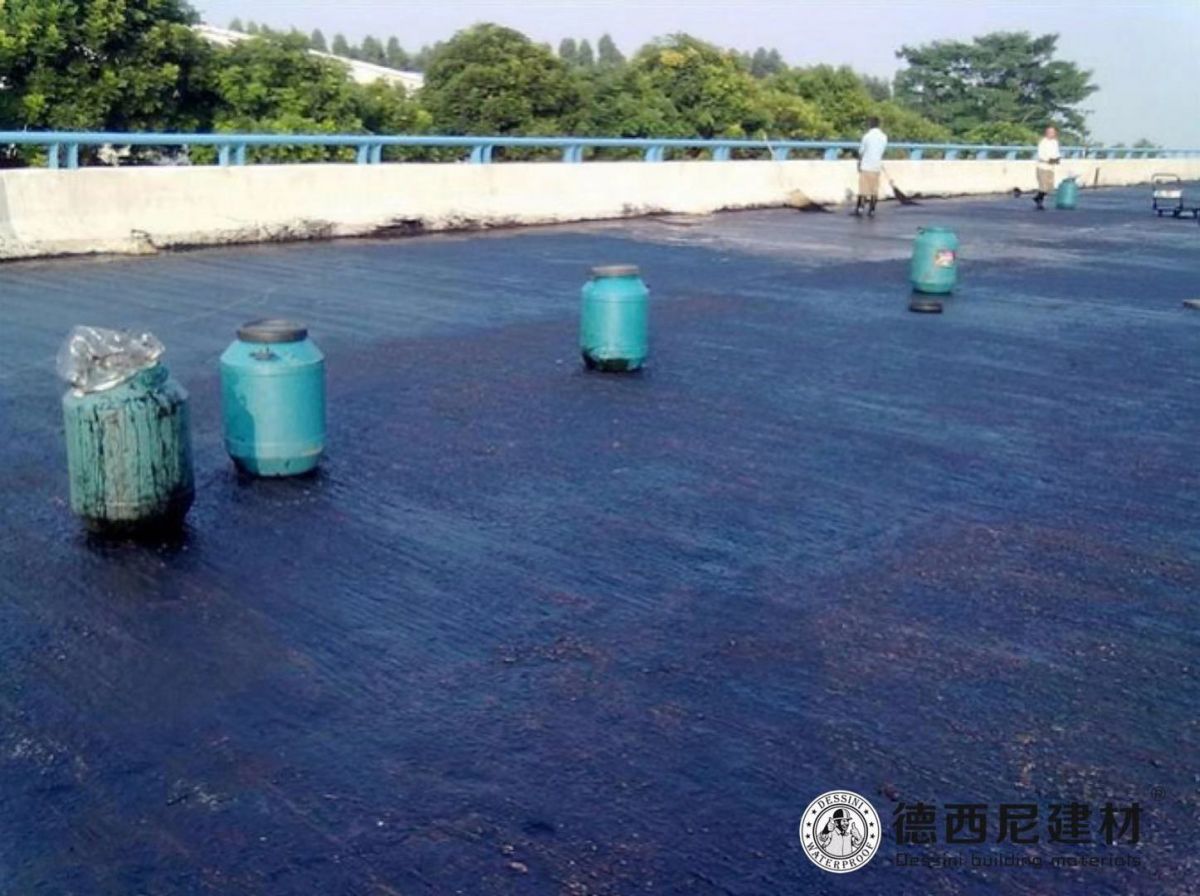

施工前,将其倒入适当大小的容器中,轻微搅拌 3-5min,由操作人员用滚筒将其均匀地涂布于水泥混凝土或其它处置基面上。一般推荐采用该方式。注意应尽量滚涂均匀；



喷洒施工：

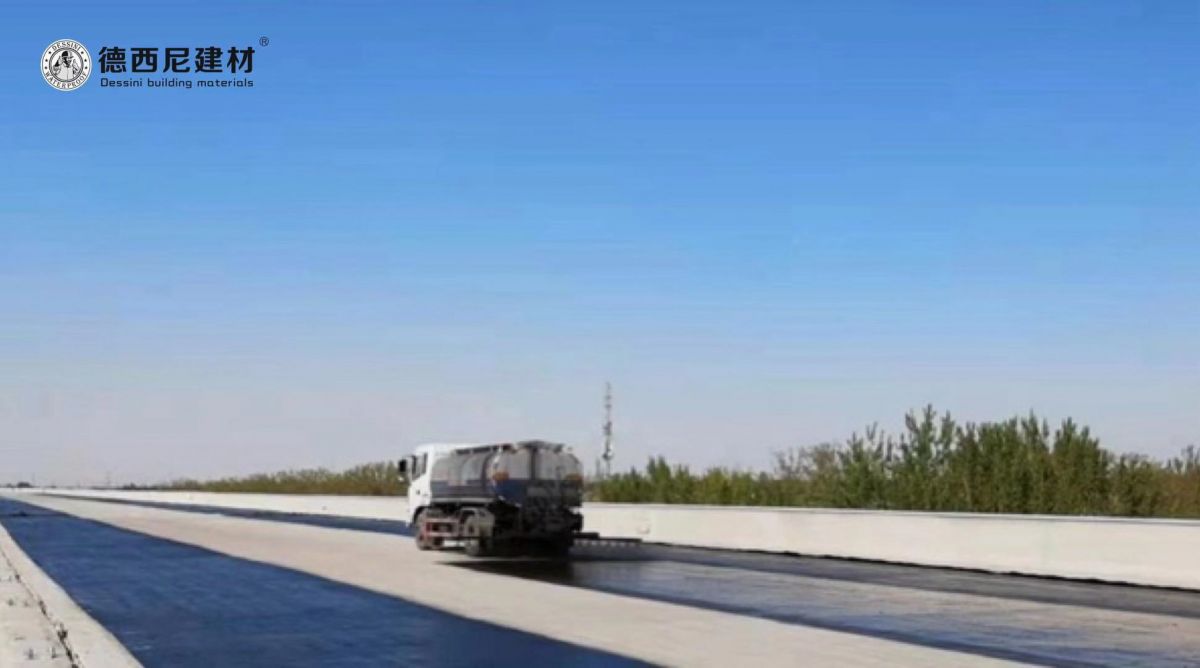

面积不大时,可人工手持喷枪施工,由操作人员手持喷枪,均匀地涂布。面积较大路时,也可采用沥青洒布车进行洒布,但需严格控制洒布量,洒布需均匀。注意,采用喷洒施工时,洒布完后要及时清洗管道,以免堵塞管道,同时注意使用大桶时必须搅拌均匀,以防止空气倾入。



附注：

为达到好的施工效果,AWP-2000F需采用两次分次实施,常温下首次和第二次实施之间的时间间隔应在 4～8h,AWP-2000F施工后 12 小时,即可进行沥青层的施工。

截至9月底，杭州市ETC用户累计发展总量突破200万，其中2019年新增用户突破100万，占全省总量的21.9%，居全省首位。为加快ETC推广，杭州市多措并举：一是加大宣传推广力度，通过多种渠道进行全方位、立体化宣传。二是扩展ETC应用服务，全面铺开ETC停车场应用，积极推进ETC系统入驻停车场。三是充分利用“互联网+”技术，不断拓展ETC业务线上办理渠道。四是保障车道及系统稳定运行，做好ETC车道设备升级、软件优化、技术支持、监测保障，确保ETC系统技术先进、运行稳定。
