彩铝落水系统及施工方法

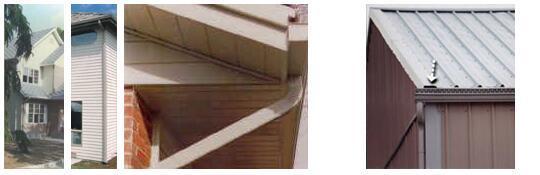

摩勒彩铝落水系统安装说明

摩勒彩铝落水系统以为设计师、施工人员提供省心省力的设计安装为出发点，以其科学标准的设计制造，充分的满足各种建筑设计建造的特点，设计安装简单，便捷易学。

1．落水系统图示及安装前准备

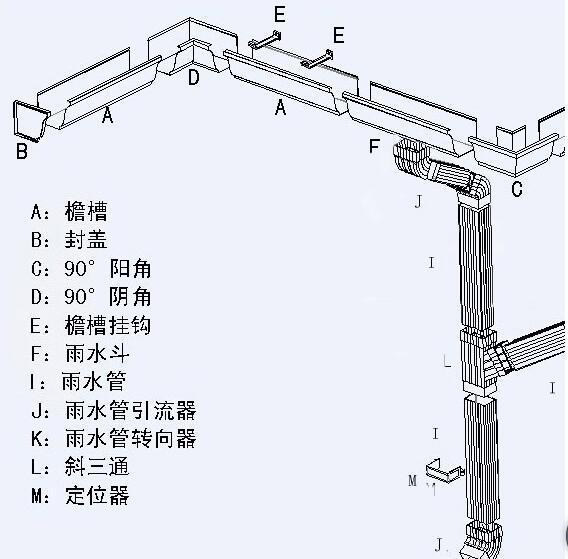

1-1彩铝落水系统示意图：

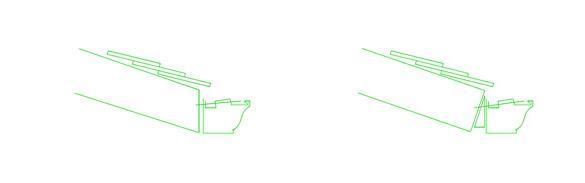

1-2彩铝落水系统节点图：

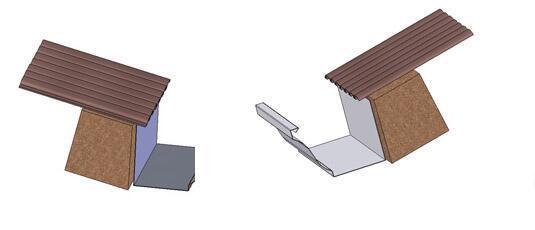

1-3彩铝落水系统屋面结构图：

注1：屋檐口水泥砂浆找平层厚度不少于3cm，以保证天钩吊件塑料涨拴的握钉强度。

注2：屋面瓦前端超过天沟内壁20~30mm，距天沟内壁高度在20mm~40mm之间。注3：屋面檐口与地面不垂直时，须在檐口与天沟间加锲型垫，以保证天沟水平。

注1：屋檐口水泥砂浆找平层厚度不少于3cm，以保证天钩吊件塑料涨拴的握钉强度。

注2：屋面瓦前端超过天沟内壁20~30mm，距天沟内壁高度在20mm~40mm之间。注3：屋面檐口与地面不垂直时，须在檐口与天沟间加锲型垫，以保证天沟水平。

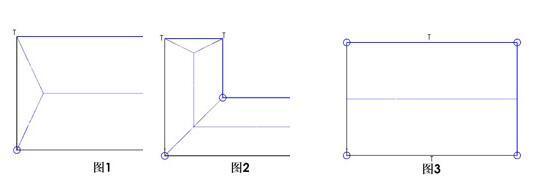

注1：O为落水管的位置，T为天沟的高点，虚线为屋脊。

注2：落水管尽量不要爬墙体腰线，保证水流畅通。

注3：阳台，空调的排水应单独设立排水管。

1-5安装时机：

屋面瓦铺装和屋檐口面涂刷完毕，在脚手架拆除前安装天沟，根据进度安装落水管部分。
