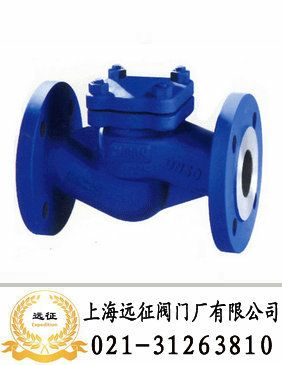

H42H、H44H德标止回阀
德标止回阀-H42H、H44H德标止回阀-德标止回阀|-|上海远征阀门厂有限公司
诚信保证，质量铸造。

 德标止回阀
型 号：H42H、H44H
口 径：DN40～DN1200
压 力：0.1-10Mpa
连接形式：法兰
结构形式：升降式、旋启式
密封结构：软密封、硬密封
可选驱动：自动
材质可选：铸铁、铸钢、不锈钢
上海远征阀门厂有限公司
电 话：021-31263810
传 真：021-51079328
手 机：15800901282
邮 箱：yuanzhengfamen@126.com
网 址：http://www.51KHB.com
地 址：上海松江工业区10号
远征生产的德标止回阀，驱动方式可选用自动，连接方式可选用法兰，结构形式可选用升降式、旋启式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN40～DN1200mm，材质可选用铸铁、铸钢、不锈钢。
德标止回阀结构特点：
德标止回阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上，切断或接通管路介质。

德标止回阀主要结构特点：
1、德标止回阀结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

德标止回阀技术规范：

结构形式 DIN3356
结构长度 DIN3202
连接法兰 DIN2543-2546
试验和检验 DIN3230-75



德标止回阀性能规范：

公称压力(MPa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 适用介质
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4



德标止回阀主要零部件材质：

序号NO. 名称 材质
1 阀体 GS-C25、CF8、CF3
2 阀瓣 2CR13、F304、F316
3 金属垫片 石棉+不锈钢
4 阀盖 GS-C25、CF8、CF3
5 六角螺母 ASTMA1932H、A193-8、A193-8M
6 双头螺栓 ASTMA193B7、A193-B8、A193-B8M



德标止回阀主要规格尺寸：

压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
重量(kg) 2.4 3.0 3.8 5.7 7.4 10.3 15.2 20.4 31 49 69 132 198 278
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
重量(kg) 2.4 3.0 3.8 6 8 11 16 21 32 51 70 136 318 330
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
重量(kg) 2.4 3.0 3.8 7.1 10.4 12.7 22.5 28 40 64 90 170 240 370
