改性环氧树脂灌钢胶

改性环氧树脂灌钢胶

改性环氧树脂灌缝胶和灌钢胶有何不同

二者都隶属于结构胶

都用加固

结构裂缝修补灌浆施工工艺

一、裂缝清理要求，干燥，无油污、粉尘、

二、底座粘贴要求， 在混凝土结构裂缝灌浆修补施工中，用于封闭裂缝和粘结底座；取100份甲料和3份乙料（固化剂）。混合并充分搅拌均匀即可使用。【一次搅拌不易超过0.5kg，待熟练后在根据实际情况加大调配计量】，底座粘贴时要对中缝隙中间，同时要用封缝胶涂刮底座与底座之间的缝隙等待胶体完全硬化，开始注浆。

三、材料配备：

1、按甲组份：乙组份=4：1的比例混合搅拌均匀即可使用。

2、根据现场裂缝实际宽度与施工条件可以在环氧树脂混合液中加入适量稀释剂（如：丙酮、二 甲苯，或树脂**稀释剂的方式进行稀释，以降低树脂粘度，易于灌注。

3、一次性配合量以不超过500g为宜，随配随用,初固24h,完全固化5~7天,如果一次性配胶量过多, 初凝时间会相应缩短。注胶停止时要用工业酒精清洗灌浆器以备再利用，如果出现灌浆器本生压力不够或漏胶时应该换新的灌浆器。

四、注胶：

三、灌钢胶的使用方法

1、准备工作：准备好脚手架、灌浆设备、打磨设备、钻孔设备、配胶用具等，为灌注粘贴施工做好准备工作。

2、钢板上钻孔：在钢板上钻膨胀螺栓孔和注胶孔，一般每平米可设固定螺栓孔6-7个，注胶孔3-4个。注胶孔的大小应与灌浆嘴相匹配，并保证注胶孔周边能密封。

3、混凝土中钻孔：把钢板紧靠粘合面，在混凝土上相应位置钻固定膨胀螺栓孔。也可用放样的方法确定混凝土中的固定孔位置。

4、表面处理：钢板及混凝土粘贴面进行表面处理，应认真进行。钢板应进行除锈、打磨处理，混凝土粘合面应进行打磨或凿毛处理。

5、固定钢板：将钢板托起悬挂在各螺栓上，拧紧螺母。为控制注胶层的厚度，可在每个紧固螺栓孔周围塞垫一定厚度的垫片。

6、留排气孔：在灌浆粘贴面周边，利于灌浆处设置灌浆嘴，每隔0.5米～1米插入一软管作为排气管，钢板周边各角都应设置排气管，倾斜或垂直安装的钢板只需在顶边设置排气管。

7、周边密封：用抹刀将钢板周边缝隙、膨胀螺栓及注浆嘴周围间隙用胶密封，不允许出现密封不严现象。密封施工一天(25℃)后即可进行灌浆粘贴施工。

8、配胶：配胶前对两组分进行充分的上下搅拌。根据估计的用胶量按甲：乙=2：1的配胶比例准确称量，搅拌均匀后倒入灌浆容器。

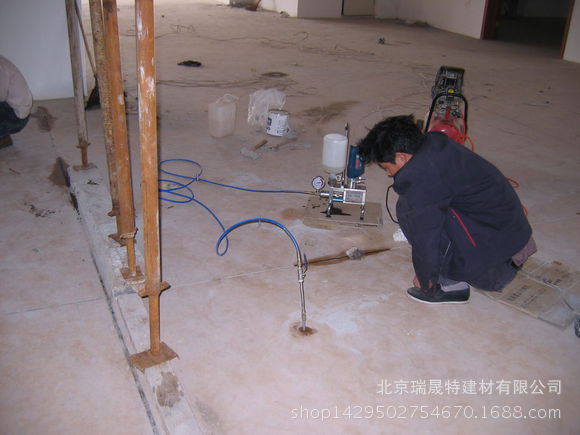

9、压力灌胶：用灌浆机具从注浆嘴压力注入胶液，注胶工作保持低压低速，注应从一端开始，当邻近注胶嘴有胶液流出时，将当前的注胶嘴封闭，移至出胶的注胶嘴继续注胶。当排气管中有胶液流出时则将其弯折扎紧。注胶的同时用橡皮锤敲击钢板，由声音判断胶液流动情况及胶液是否注满。倾斜及垂直安装的钢板要从**低位置开始注入。**后一个排气管应在维持注入压力的情况下封堵，以防胶层脱空。

10、固化：注胶施工后**初几小时应注意检查是否有流胶现象，以防脱胶。常温(25℃)下，固化不少于3天;固化温度降低，固化时间应相应延长。

11、检验：先查看钢板周边是否有漏胶，观察胶液的色泽、硬化程度，并以小锤敲击钢板检验钢板的有效粘结面积。不密实区可补钻注胶孔和排气孔进行补注。

12、防腐处理：灌注粘钢施工后，应按设计要求进行防腐处理。

四、施工安全和注意事项

1、胶有分层现象，属正常现象，配制前应将A、B组份分别搅拌均匀。然后再按比例称量配比，充分搅拌至没有色差，搅拌时不得有水及油污混入。

2、使用场地，尽可能保持通风。

3、气温较低,A组份可能出现结块现象，这是胶体材料的特性，而非变质，请加热使其软化，然后照常使用。
