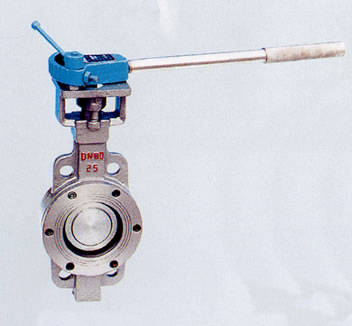

对夹式硬密封蝶阀

产品名称：对夹式硬密封蝶阀

产品型号：D73H

压力等级：1.0-4.0Mpa

产品规格：DN50-150mm

产品材质：水、蒸汽、油品、酸类腐蚀性等

适用温度：-40℃-600℃

D73H/F-10C连接尺寸（1、P、R）

通径DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	9
65	46	145	118	4-18	115	370	90°	280	11
80	49	160	132	8-18	125	380	45°	280	15
100	56	180	155	8-18	140	420	45°	280	18
125	64	210	185	8-18	170	470	45°	330	22
150	70	240	210	8-23	180	500	45°	330	25

D73H/F-16C连接尺寸（1、P、R）

通径DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	10
65	46	145	118	4-18	115	370	90°	280	12
80	49	160	132	8-18	125	380	45°	280	16
100	56	180	155	8-18	140	420	45°	280	20
125	64	210	185	8-18	170	470	45°	330	24
150	70	240	210	8-23	180	500	45°	330	27
