二阶反应型AMP-100桥面防水涂料用法、用量

产品简介

AMP-100二阶反应型桥面防水涂料

它的主要成分为天然沥青与石油沥青共混物中加入石油基活性反应物质，是单组份黑棕色粘稠液体。AMP-100二阶反应型桥面防水涂料主要用于混凝土桥面、钢桥面、复合式路面、隧道路面以及特殊建筑的防水粘结。

AMP-100二阶反应型桥面防水涂料无味、无环境污染，冷施工；主要的优点是改性沥青中的橡胶形成连续网络而互相贯穿，交联，使改性呈现出高聚物性能；涂膜干后，保持橡胶弹性，低温柔性；抗剪切力强，能经受桥面长期荷载而抗压的要求，可防止渗水造成结构破坏，延缓公路桥梁使用寿命。是桥面为理想的防水材料，亦可用于屋面、地下、隧道、洞体等工程防水、防渗、防腐、墙体防水防潮。

AMP-100二阶反应型桥面防水涂料不仅有良好的防水性能，而且可吸收路桥面层应力和噪音，做为应力的吸收层；由于本身有一定的弹性和塑性变形能力，可承受荷载而不被破坏。缓解路桥面层老化，延缓使用寿命。

二阶反应型防水粘结材料优点

1、粘结性能优良

在正常使用情况下，二阶反应型防水粘结材料固化后与水泥混凝土桥面板、与沥青混凝土铺装层之间的粘结力和剪切力均可达1.0MPa以上，完全可以抵抗一般情况下（没有弯道、没有长下坡路段）车辆荷载对铺装层间产生的剪应力（一般剪应力为0.4MPa左右），同时，亦能满足长下坡、弯道地区的粘结力要求（一般剪应力为1.0MPa）。故二阶反应型防水粘结材料能满足任何桥面铺装关于粘结的要求。

2、防水性能优越

二阶反应型防水粘结材料固化后能形成一层高弹塑性的膜状防水物质，渗水系数为零，防水效果优良。

3、抗破坏能力强

同时能有效抵抗涂布后行人、车辆的碾压破坏，同时还能有效抵抗热沥青混合料摊铺时热沥青混合料的破坏。

4、环保

二阶反应型防水粘结材料是一种反应型的防水粘结材料，不同于溶剂型防水粘结材料，不含有机溶剂，不会对环境造成任何危害。

5、施工方便

与其他防水材料施工方法相同，采用人工施工或者简单机械喷洒施工，施工方便。

技术指标（JC/T975-2005 PB标准要求）

序号

项目

类型ⅠⅡ

1外观：搅拌后为黑色或蓝褐色均质液体，搅拌棒上不粘附任何明显颗粒。

2固体含量，%≥45 ≥50

3表干时间，h≦4

4 实干时间，h≦12

5耐热度，℃140±21 60±2无流淌、滑动、滴落

6不透水性，0.3Mpa，30min不透水

7抗冻性，-20℃30次不开裂

8柔韧性，℃-15±2 -25±2无裂纹

9断裂伸长率≥800%

10高温抗剪（60℃），mpa0.20

11粘结性，Mpa≥0.5

12耐腐蚀性耐碱（20℃）Ca（OH）2中浸泡15d无异常耐盐水（20℃）3%盐水中浸泡15d无异常

施工工序

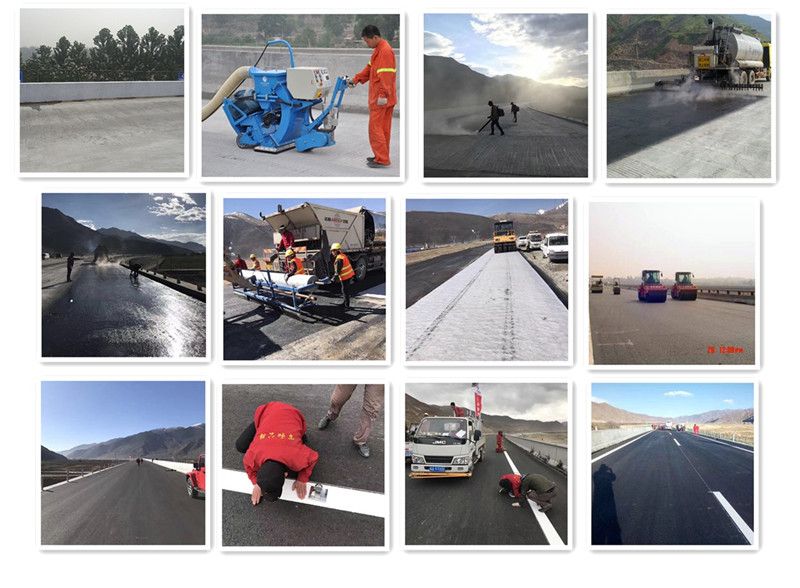

清理基层—重点部位处理—多遍喷涂—防水层养护—摊铺沥青混凝土

用量

一般面层1.5-3 kg/㎡,并可根据工程等级调节。

注意事项

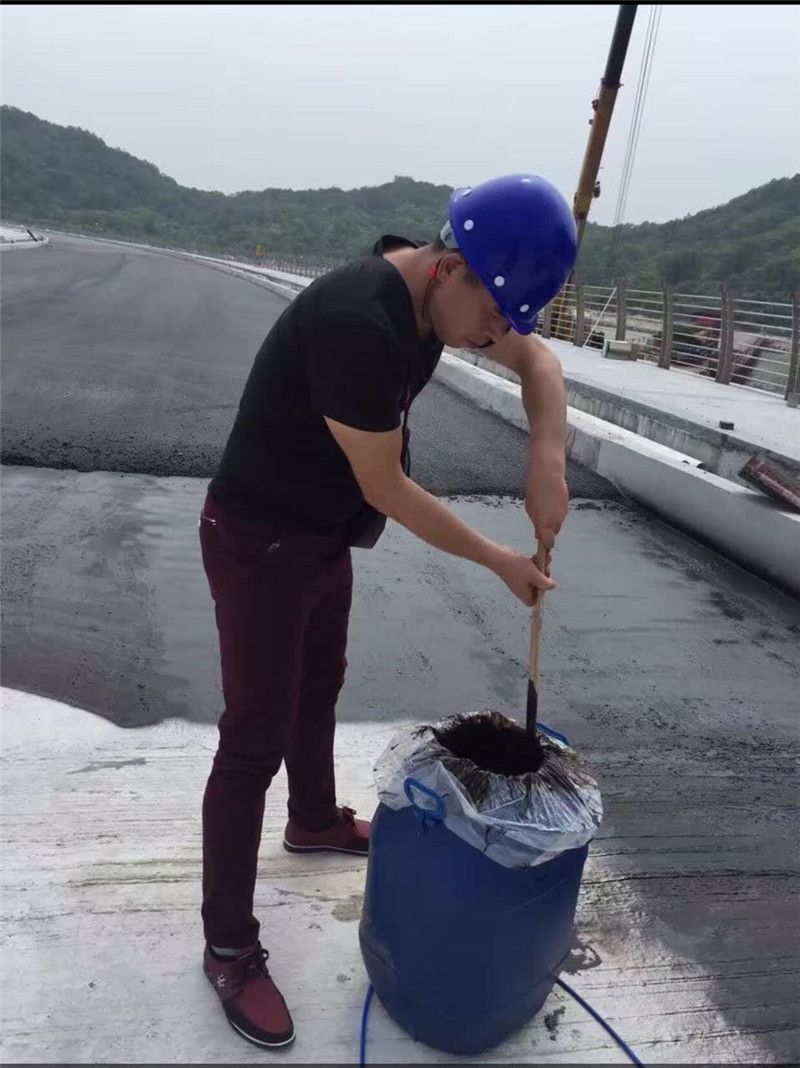

⊙施工前应将棕刷、毛刷充分浸润，使其柔软涂刷流畅。

⊙气温低于0℃以下或高于35℃不得施工（应避免高温施工）。

⊙贮运温度5℃-35℃为宜。

⊙应选择4小时内无雨雪天气施工。

⊙涂膜未干燥或未铺装沥青仝前，严禁踩踏和汽车行使。

⊙施工工具用完后马上用水冲洗干净，以备再用。

包装、保存期

50kg塑料桶或200kg铁桶包装，保存期6个月

二阶反应型AMP-100桥面防水涂料用法、用量

二阶反应型桥面防水涂料供应商

AMP-100桥面防水涂料生产、施工厂家

高速公路防水AMP-100桥面防水涂料厂家

铁路局推荐AMP-100桥面防水涂料生产商

u=1255003865,2097071

AMP-LM500

施工图 (51)

二阶反应型 (4)

AMP-LM25

出货图 (39)

施工步骤图未加

了解更多
