溶剂型道桥防水粘结剂溶剂型桥面防水涂料

       溶剂型防水粘结剂是一种革命性的防水粘结材料，具有良好的渗透性，主要是一种黑色或者褐色粘稠液体，采用优质天然沥青为原材料，融合橡胶、树脂材料以及石油基活性反应物质等综合改性而成。溶剂型路面粘结剂主要用于复合式路面加铺，隧道路面，桥面——水泥路面与沥青加铺层层间的防水粘结。
溶剂型路面粘结剂独有的不含水、高渗透、反应型三大特点赋予了其优良的粘结和防水性能。

溶剂反应型防水粘结剂的产品特点
反应型：具有双重化学反应过程，能形成具有高弹塑性的防水粘结层；
高渗透：能渗透到混凝土底层3～5mm深处；
粘结力强：粘结力达1.0MPa，提高水泥混凝土路面与沥青加铺层的结合力；
抗剪切强度高：抗剪切能力达1.0MPa延长沥青加铺层的使用寿命，有效防止沥青铺装发生推移等病害；
施工简便，并且可以省去喷砂、铣刨或凿毛工序；
完全不含水。
溶剂反应型防水粘结剂的施工工艺
待界面洁净、完全干燥后，即可进行TP双重反应型防水粘结剂的施工。



施工方式：
1）人工涂布
施工前，将其倒入适当大小的容器中，轻微搅拌3～5min，由操作人员用滚筒将其均匀地涂布于水泥混凝土或其它处置基面上,注意应尽量滚涂均匀。
2）喷洒施工
施工前，将容器中的材料搅拌均匀，然后将搅拌均匀的材料注入喷涂设备——高压无气喷涂机，由施工人员手握喷枪进行喷洒，须做到均匀喷洒。
用量：约0.3-0.6kg/㎡。

工艺简介

　　CRTS Ⅱ型板式无砟轨道桥面防水施工是为了提高桥梁结构耐久性，防止桥面防水失效造成桥面板渗水、钢筋锈蚀等事故的发生。其过程分为基层处理、抛丸施工、底涂施工、防水层施工四步。

　　基层处理：在保证梁面高程的前提下，满足轨道专业相关要求，为AMP-100防水涂料施工提供合格的基面。

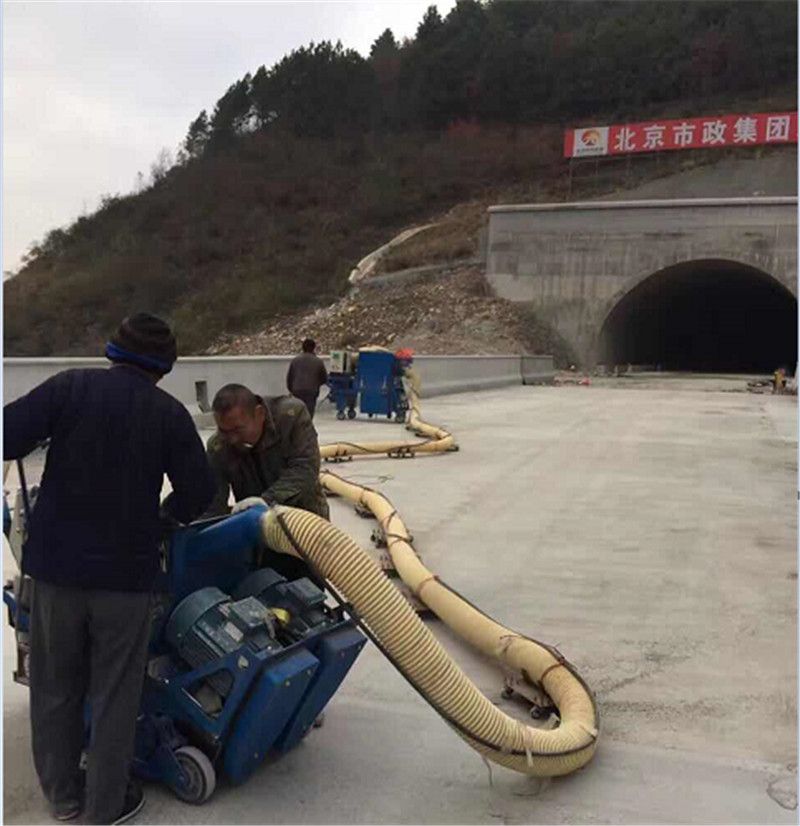

　　抛丸施工：使用抛丸处理梁面，可使梁面粗糙均匀，不会破坏原基面结构和平整度；完全去除浮浆和起砂，达到创面，但同时不会造成骨料的松动和微裂纹；一次性施工，不需要清理，没有环境污染；提前暴露混凝土缺陷；同时达到宏观纹理和微观纹理要求，适合各种防水涂装、铺装工艺；为增强防水材料在表面的附着力并提供一定的渗透效果。

　　底涂施工：涂装在混凝土表面，起到封闭、排除气体、增加AMP-100防水涂料与基层附着力的作用。

　　防水层施工：使用AMP-100防水涂料喷涂设备在已施工完底涂的梁面喷涂AMP-100防水涂料，形成的防水层。

　　基层验收标准

　　高程：梁端1.45m范围(跨中及支座处加高平台顶面中心线位置)内不允许出现正误差。桥面高程允许误差±7mm。高程测量按照CPⅢ高程上桥方法引测水准点进行水准测量。

　　平整度：梁面65mm加高平台平整度不大于3mm/4m。使用4m尺测量（每次重叠1m），每桥面分四条线（每底座板中心左右各0.5m处）测量检查。对不能满足3mm/4m要求，但在8mm/4m范围内的，可用1m尺复测检查，应满足2mm/1m要求，且梁面其他部位的表面应基本平顺、无明显不平整现象。梁端15mm加高平台要求为2mm/1m。对不能满足要求的，对梁面进行整修处理，直至达标。在修补过程中，超低处先进行凿毛处理，然后采用聚合物砂浆填充，待砂浆满足一定强度后用打磨机磨平；超高处采用打磨机打磨。

amp-100二阶反应型桥面防水涂料 fyt-1改进型桥面防水涂料 fyt-2高聚物桥面防水涂料pb-1桥面防水涂料 AMP-LM二阶反应型桥面防水涂料 pb-2聚合物改性沥青桥面防水涂料 SBS改性沥青桥面防水涂料 环氧沥青桥面防水粘接剂 溶剂型桥面防水涂料 纤维增强型桥面防水涂料GBS环保型桥面防水涂料 JBS-1500环保型桥面防水涂料 AWP-2000F纤维增强型桥面防水涂料 改性沥青桥面防水涂料 高聚物改性沥青防水涂料 HUT-1桥面防水涂料 ADS反应型桥梁防水涂料 AE-2-5水性沥青基桥面防水涂料









溶剂型防水 (5)

溶剂型防水 (6)

溶剂型防水 (7)

溶剂型防水 (2)

溶剂型防水 (1)

了解更多
