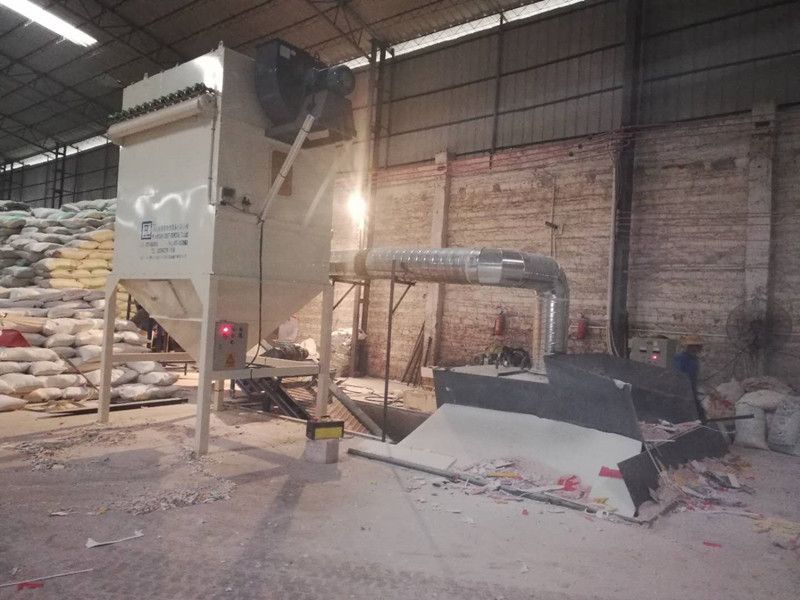

脉冲除尘器安装现场

 布袋除尘器结构
  1、上箱体：由除尘器本体和净气室组成；
  2、中箱体：包括布袋、骨架、多孔板等过滤系统；
  3、下箱体：由进风口、灰斗和检查门组成；
  4、排灰系统：由减速装置和排灰装置组成；
  5、喷吹系统：由控制仪、脉冲阀、喷吹管、气包和防护装置组成；

  6、控制仪表采用数显控制仪，脉冲无触点控制系统。



  布袋除尘器工作原理
  1、过滤原理：在系统主风机作用下，含尘气体从除尘器的进风口进入，经过气流均化装置，转而向下进入灰斗。由于流速减缓，加上惯性及粉尘的自重作用，使气体中大颗粒粉尘受惯性力作用被分离出来，直接落入灰斗。含尘气体通过灰斗后进入滤袋过滤区，气体穿过滤袋，粉尘被留在滤袋外表面，净化后的气体经滤袋口进入净气室，再由出风口排出。
  2、清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，阻力不断上升，当阻力上升到设定值时，清灰装置开始进行清灰。清灰时，压缩空气以极短促的时间按顺序通过各脉冲阀，经喷吹管嘴向滤袋喷射，使滤袋迅速膨胀产生振动，并在逆向气流的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。

  3、粉尘收集：经过滤和清灰被截留下来的粉尘均落入灰斗，再由灰斗口集中排出。
