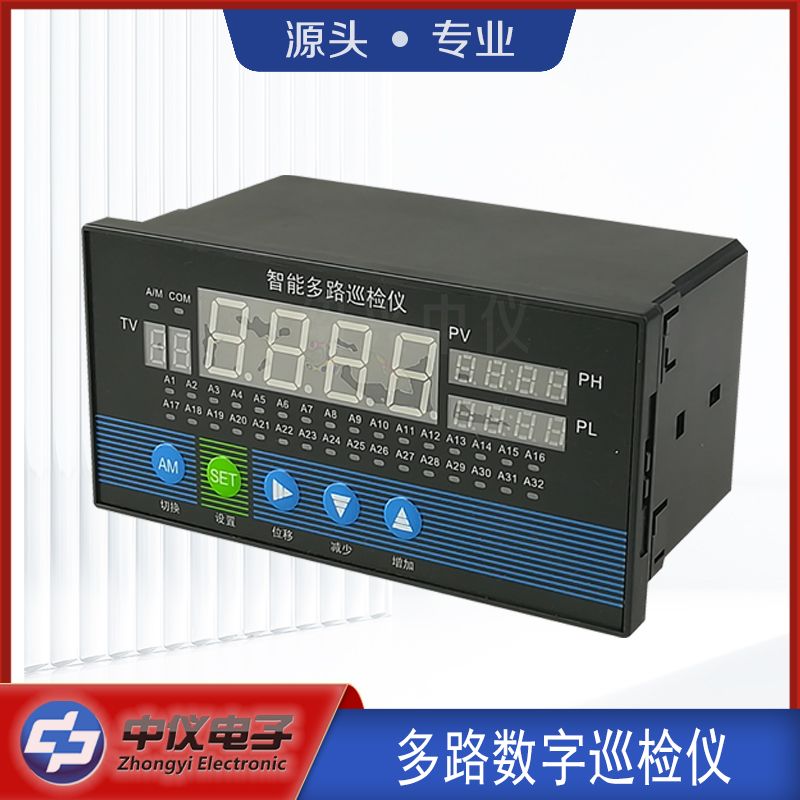

ZY-MD80多路数字巡检仪
发布时间 2025-11-17 09:16:17
产品描述
多路数字巡检仪采用**的集成芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。本系列仪表做了多重保护和隔离优化设计，抗干扰能力强、可靠性高。
数字巡检仪表大幅度减少，系统的组成结构相对简单，多种输入信号兼容（热电偶/热电阻/线性电压/线性电流/线性电阻等），可与多种传感器、变送器配合使用，实现对温度、压力、液位、长度、容量、力等多种物理量的测量、显示与报警控制，其适用非常广泛。
巡检仪选型
| 仪表型号 | - | - | - | - | - | - | - | - | 参数说明 |
|---|---|---|---|---|---|---|---|---|---|
| 仪表类型 | MD80 | 数字巡检仪 | |||||||
| 模拟量输入 | I8 | 8路 | |||||||
| I16 | 16路 | ||||||||
| I24 | 24路 | ||||||||
| I32 | 32路 | ||||||||
| 继电器输出 | J0 | 无 | |||||||
| ... | ... | ||||||||
| J4 | 4路 | ||||||||
| 通讯接口 | R0 | 无 | |||||||
| R4 | RS485通讯 | ||||||||
| 模拟量输出 | A0 | 无 | |||||||
| A1 | 1路4-20mA输出 | ||||||||
| 馈电输出 | P0 | 无 | |||||||
| P1 | 一路DC24V输出 | ||||||||
| 供电电源 | AC | AC220V | |||||||
| 定制功能 | DZ | 定制 | |||||||
备注：RS485通讯和4-20mA模拟输出二者选其一，不可同时选择。
技术指标
◆显示方式：-999~9999 测量值显示、-999~9999 设定值显示
◆1~32 通道号显示
◆当前通道上限，下限报警值显示
◆发光二极管工装状态显示
◆高亮度LED 数字显示
◆测量精度：±0.5%FS±1d 或±0.2%FS±1d
◆输入信号：
热电偶：K、E、S、B、J、T、R、N 等，冷端温度自动补偿
热电阻：Pt100、Cu50 等，各引线电阻均应小于10Ω
直流电压： mV、0~5V、1~5V、0~10V（外接分压电阻）等
直流电流：0~10mA、0~20mA、4~20mA 等
线性电阻：0~400Ω（远传压力表）
◆报警功能：上限、下限等方式
◆变送输出精度：±0.3%FS，负载能力:500Ω
◆继电器接点容量：AC240V/3A@DC24V/3A（无感阻性负载）
◆仪表工作电压：AC220V±10V，功耗≤5W
◆仪表开孔尺寸：152*76mm
◆仪表外形尺寸：160*80*90mm
◆仪表净重重量：<1kg
◆工作环境：温度：0~50℃、相对湿度：<85%，无腐蚀性气体，无震动场合
◆技术指标为本系列仪表通用指标，功能配置请以实物为准。
◆技术指标若有与实物仪表不一致时，请以实物为准。
