XMT-J8八路温度显示控制仪
发布时间 2025-11-17 09:16:17
产品描述

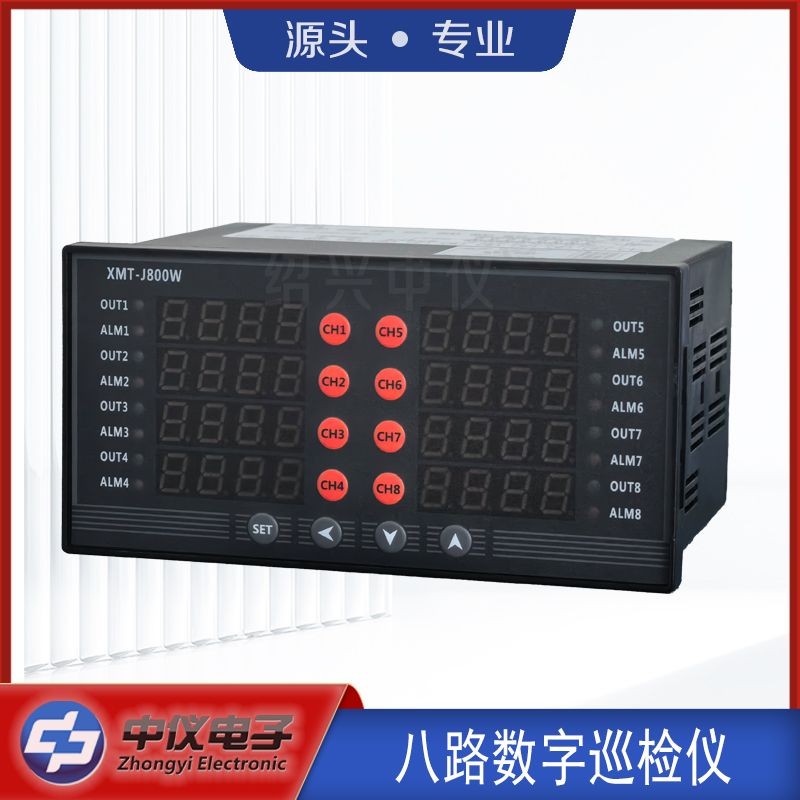

XMT-J800W型八路温度显示控制仪可以同时配接八路传感器，独立的自整定模式和独立的PID参数，同时控制八路温度，可与计算机RS485串口通讯，通讯协议采用国际通用的Modbus RTU协议，能与PC、PLC或触摸屏构成集中控制管理系统。
技术性能
1、输入类型：CU50（-50.0～150.0℃）、Pt100（-199.9～600.0℃）、K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）、T（-200～400.0℃）、S（0～1600℃）、R（0～1700℃）、WR25（0～2300℃）、N（0～1200℃）、B（0～1800℃）
*所配传感器必须为隔离型的（即传感器2根引线与外部金属保护管是绝缘的）。
2、控制方式：二位式控制、PID控制
3、输出方式：继电器触点容量为240V 5A(阻性负载)； 固态继电器触发信号为20MA/9V。
4、测量精度：±0.5F·S±1字，附加冷端补尝误差±1℃
5、工作电源：AC220V 50Hz 功耗：小于5W
6、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合
7、外型尺寸：160×80×130，开孔尺寸：152×76mm
仪表特点
八个通道独立控制
一台八路温度显示控制仪可同时控制八个通道的温度，相当于一个仪表集成八个单通道仪表的功能。可以同时配接八路传感器，独立的自整定模式和独立的PID参数。
支持多种信号输入
8路温度显示控制仪具有很强的通用性，可支持多种传感器，满足各个领域不同的测控需求。K、E、J、S、CU50、PT100等分度号传感器都能通用。如有要求也可支持0-5V、4-20MA信号输入。
注意：该仪表必须配接隔离型传感器（即传感器的两根引线与外部金属保护管是绝缘的)
通讯功能（可选配)
RS485通讯，采用Modbus Rtu协议，可与组态王、昆仑通泰MCGS、Wincc等组态软件连接，也可与易控、威纶通、eView、Kinco步科、显控、信捷等工业触摸屏连接，可与西门子S7-200、三菱PLC、S7-300等连接，通过串口线将仪表采集的温度数据传输给上位机，也可直接在上位机发各种指令给仪表。提供通讯协议，客户可自己开发上位机，轻轻松松即可组成DCS系统。
选型说明
| XMT-J8Z□ | 八路温度显示控制仪参数说明 | ||||
|---|---|---|---|---|---|
| 主控输出方式 | 0 | 无主控输出 | |||
| 4 | 继电器触点输出 | ||||
| 5 | 固态继电器驱动电压输出 | ||||
| 7 | 可控硅过零触发输出 | ||||
| 报警输出路数 | 0 | 无报警输出 | |||
| 1 | 1个公共报警输出 | ||||
| 8 | 8个独立报警输出 | ||||
| 输入方式 | W | 热电偶/热电阻(默认) | |||
| WV | 模拟量输入(4-20mA) | ||||
| 附加功能 | 空 | 无附加功能 | |||
| R4 | 带RS485通讯 | ||||
| U24 | 带DC24V馈电 |
使用说明
认真阅读随机使用说明书，按照下述接线图正确接线后方可开机。
XMT-J800八路温度显示控制仪，数字显示控制仪，
8路温度显示控制仪操作说明
公共菜单设置方法（公共参数）
按功能键（SET键）3秒，进入公共菜单，此时‘第1路显示窗’和‘第2路显示窗’分别显示参数符号和参数值，可分别按?（光标移位键）、▲（加键）、▼（减键）三键来更改参数值，修改完成后按SET键保存进入下一个参数；同样方法修改其它参数。
除了<菜单参数表格>中的各寄存器地址外，下面一些常用参数我们单独列出在一个连续的地址区间中，方便上位机通讯读写，下表中的各寄存器地址多只支持连续快捷读3个字。（注意：除下表中的地址只支持连读3个字外，本说明书中其他寄存器地址都支持连读8个字）
