ZYD-3I三相电流变送器
发布时间 2025-11-14 10:37:50

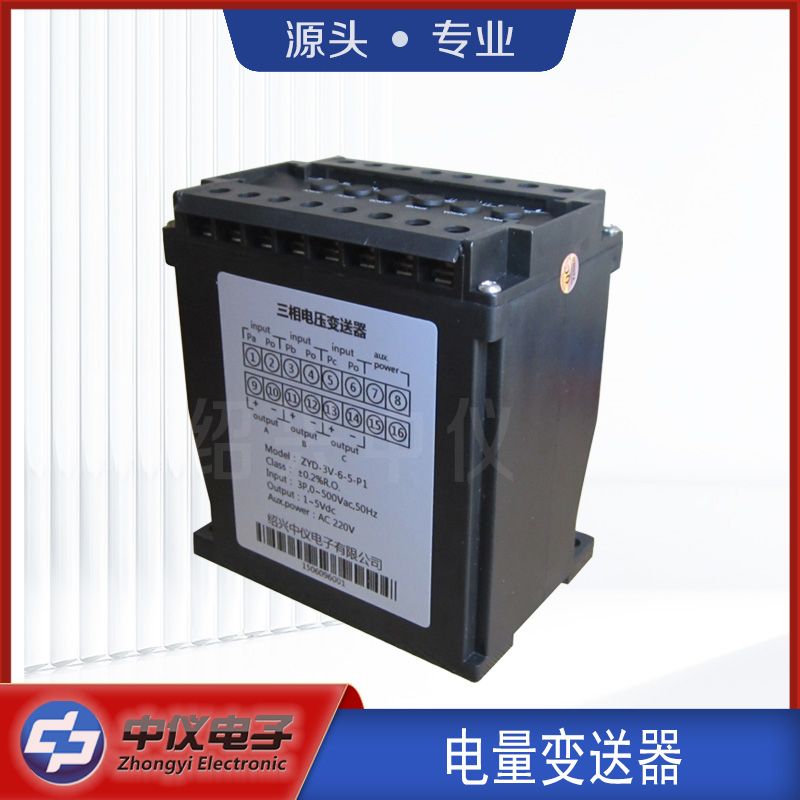

产品描述
ZYD-3I系列三相电流变送器可将来自交流互感器的三相交流电流信号转换成标准的过程信号。
常用型号
ZYD-3I-A2-O1-P1（输入：三相0-1A，输出4-20mA，供电AC220V）
ZYD-3I-A1-O1-P1（输入：三相0-5A，输出4-20mA，供电AC220V）
产品选型
电流变送器ZYD-AI-A1-O1-P1（单相电流，输入0-5A/50Hz，输出4-20mA，供电AC220V）。
电流变送器是电力监控系统的重要元件，其作用是将交流单相电流转换成直流电压或直流电流标准信号。同时，它还承担强电系统和弱电系统（比如，计算机系统）的隔离作用，以保护计算机采集系统输入不被高压的交流电压所击穿。
产品型号
ZYD-3I三相电流变送器选型图
选型举例
ZYD-AI-A1-O1-P1(此型号为单相交流电流变送器，5Aac CT变比电流信号输入，输出4~20mADC，工作电源AC220V，外形为常规黑壳)。
ZYD-3I33-A2-O1-P1(此型号表示三相交流电流变送器，A/B/C三相AC0-1A输入，对应三路4-20mA输出，工作电源AC220V。)
产品特点
电流变送器精度等级高0.2%、线性度高。
采用优质元器件，集成度高，免于定期校验。
35mm标准导轨安装或底座螺钉安装固定，通用性强。
输入/输出/电源/外壳之间相互隔离，可靠性高。
技术指标
| 输入负载 | 电流互感器CT：≤0.2VA |
|---|---|
| 超负荷能力 | 持续：2倍；瞬时：电流10倍（5秒） |
| 精度 | ±0.2%、±0.5% |
| 响应时间 | ＜400ms |
| 输出电压 | DC0～10V、DC1～5V(负载电阻＝输入电压/DC10mA) |
| 输出电流 | DC0～20mA、DC4～20mA(负载电阻＝DC10V/输出电流) |
| 输出波纹 | ≤0.5% RO |
| 输出负载 | 电流输出时≤750Ω |
| 输出零点校调 | ≤±20%RO |
| 输出满度校调 | ≤±20%RO |
| 工作环境温湿度 | -10～55℃ / 小于70%相对湿度（无冷凝状态） |
| 贮存环境温湿度 | -20～70℃ / 小于80%相对湿度（无冷凝状态） |
| 外壳 | ABS工程塑料 |
| 隔离 | 输入/输出/电源/外壳相互隔离 |
| 耐压强度 | AC2KVrms/min |
| 绝缘阻抗 | DC500V时大于100MΩ |
| 工作电源 | AC220V±10%、DC220V、DC110V、DC24V |
| 电源消耗 | 直流供电<3W；交流供电<4VA |
| 安装方式 | 标准35mm导轨，底座螺钉安装 |
| 重量 | 单相约450克，三相约650克 |
| 平均无故障时间 | 大于50000h |
功能作用
ZYD-3I三相电流变送器多应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统，各种控制系统、楼宇自动化配电网、小区电力监控、工业自动化、智能型配电盘、开关柜的电量采集中，用于DCS对电动机、泵或热网的中央监控，监视供电线路及其电流。
